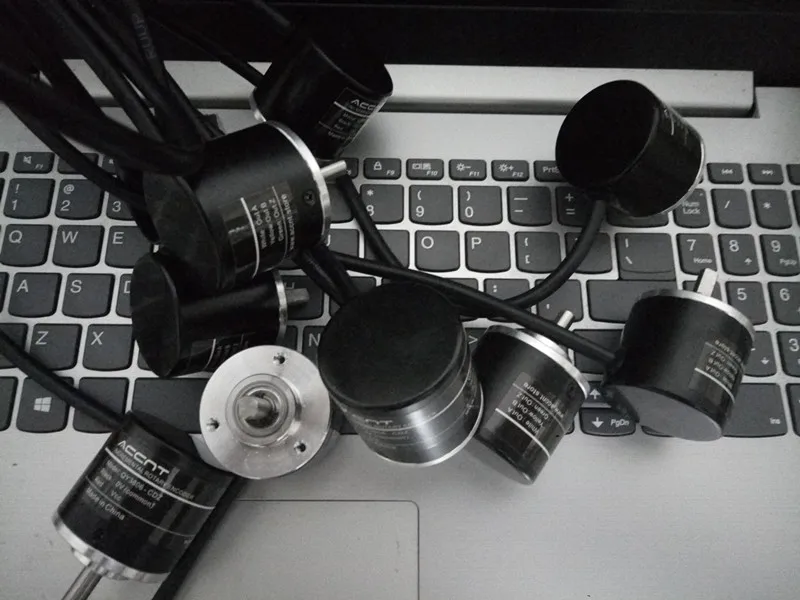

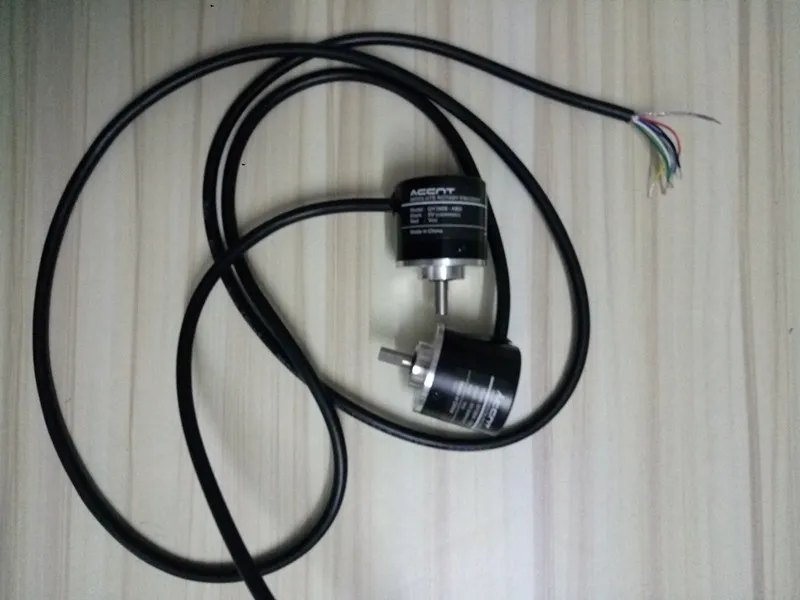

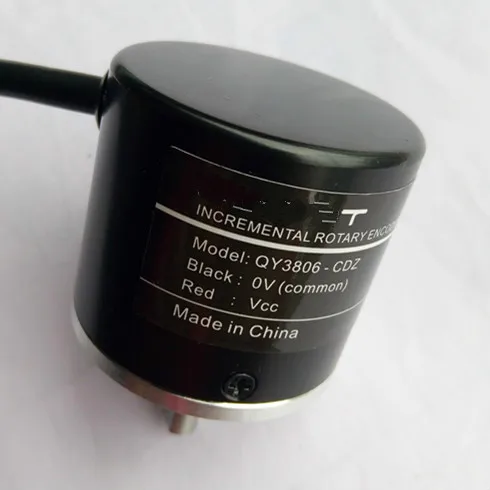

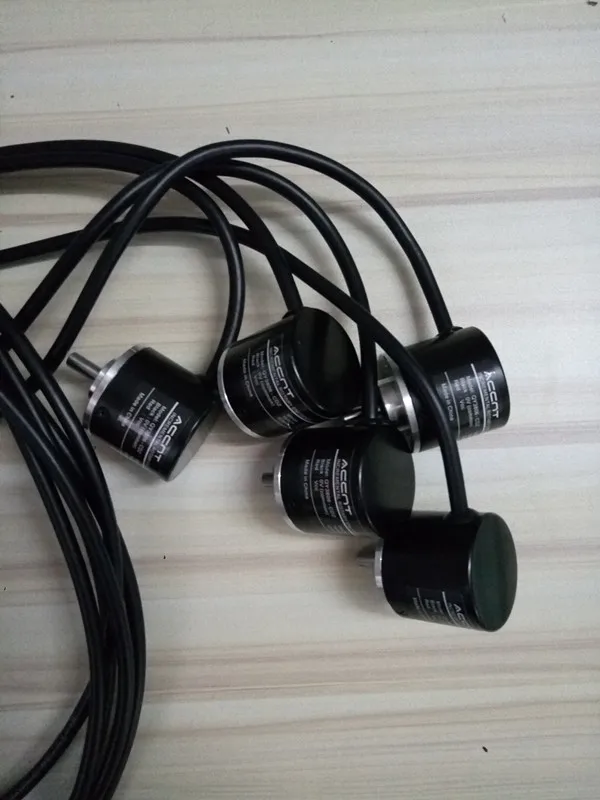

5-24 в открытый коллектор магнитоэлектрический поворотный инкрементный энкодер

5-24 в открытый коллектор магнитоэлектрический поворотный инкрементный энкодер

Моднявка = ckeditor Тип 1 512 линейный открытый коллектор Type2 1024 линейный открытый коллектор Type3 512 выходное напряжение линии Type4 1024 линии выходное напряжение

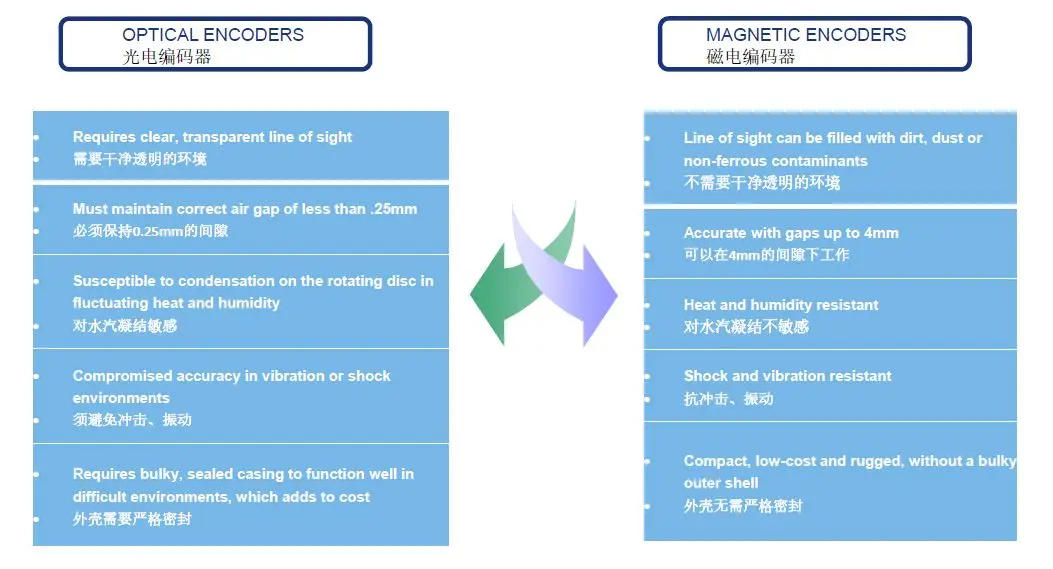

Магнитоэлектрическая технология, устойчивость к землетрясениям, защита от пыли, ударопрочность, отсутствие потери пульса.

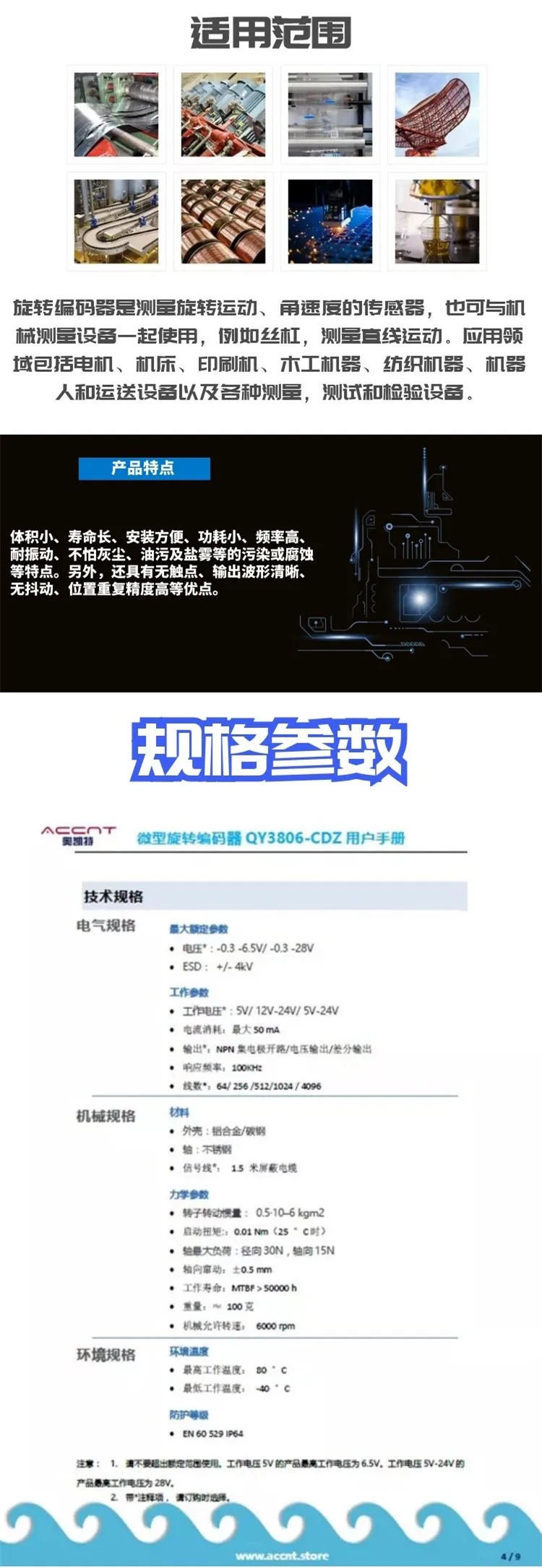

Стандартные характеристики: 38 стандартных размеров, стандартный сигнал 512/1024 выход. Универсальность, хорошая замена.

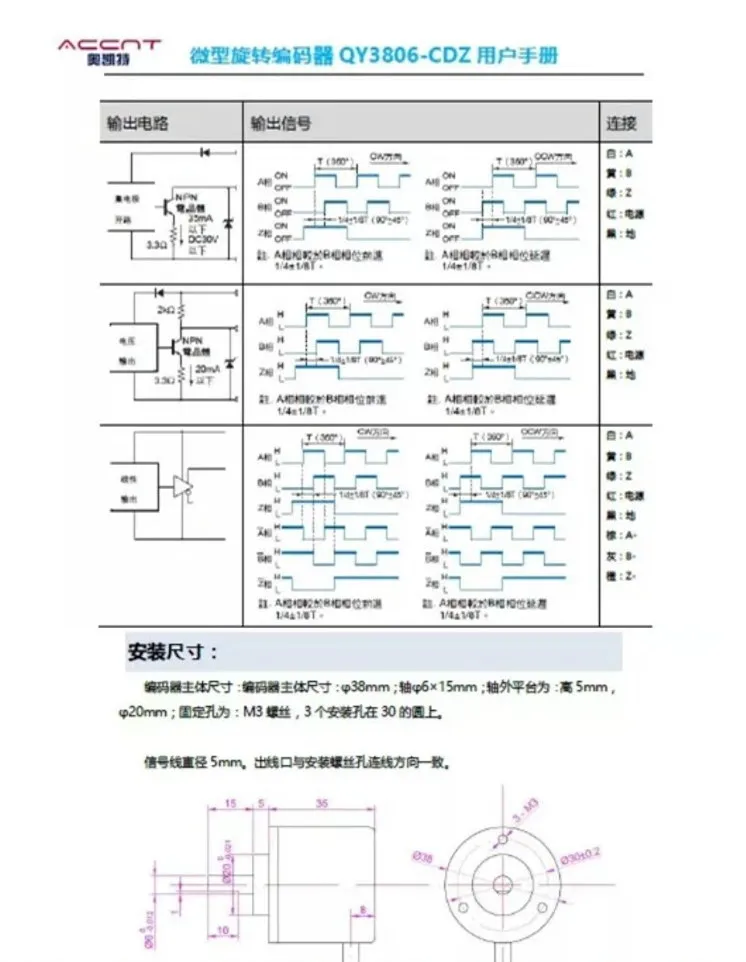

Выход:

ABTwo-phase output прямоугольный квадратурный пульс, ZPhase-нулевой сигнал. Выходная схема isNPNOpen коллектор выходного типа продукции, этот выходной тип может быть сочетается с одним микрокомпьютером микросхемы с внутренним выдвижной резистор orplcdirect подключен, Such51 микрокомпьютер с одним чипом

Если устройство не имеет внутреннего натяжного резистора, можете выбрать наш датчик выходного напряжения.

Примечание: Если кодировщик не подключен к устройству, область не может быть непосредственно обнаружена. (Выход коллектора с открытым контуром, когда нет резистора, нет выхода напряжения) Если вы хотите показать волны, пожалуйста, два трехфазных выхода плюс три выдвижной резистора;

Меры предосторожности для установки и использования:

Неправильная установка или использование повлияют на производительность кодировщика и срок службы.

Механический аспект:

1. Эластичное мягкое соединение между вал энкодера и пользовательским выходным валом, чтобы избежать движения шнура из-за пользовательского вала, повреждения системы вал энкодера и кодовой пластины, вызванные биением.

2. Пожалуйста, обратите внимание на допустимую нагрузку вала во время установки.

3. Различные оси вал энкодера и пользовательский выходной вал должны быть гарантированы. <0,20 мм, угол с осью <1,5 °.

4. Стучание и bumping строго запрещены во время установки., чтобы не повредить систему вала и кодовую пластину.

5. Не превышайте предельную скорость, превышение предельной скорости приведет к потере сигнала и повлияет на срок службы подшипника.

Электрические аспект:

1. Заземляющий провод должен быть максимально толстым.

2. Сигнальная линия кодировщика не должна быть подключена к источнику питания постоянного тока или току переменного тока., чтобы не повредить выходную цепь.

3. Выходные линии кодировщика не должны совпадать друг с другом., чтобы не повредить выходную цепь кодировщика.

4. Мотор и другое оборудование, подключенное к Кодировщику, хорошее заземление, отсутствие статического электричества.

5. Перед запуском, следует тщательно проверить, соответствует ли руководство продукта Модель кодировщика, правильно ли проводка?

6. Избегайте использования в сильной электромагнитной волновой среде.

Аспектам охраны окружающей среды:

1. Кодировщик является прецизионным инструментом, обратите внимание на наличие или отсутствие источников вибрации и помех вокруг при использовании.

2. Пожалуйста, обратите внимание на температуру окружающей среды. Является ли влажность в требуемом диапазоне инструмента?

3. Не брызгайте воду на кодировщик, который не является герметичной структурой. Масло и т. д., добавьте дождевик при необходимости.
