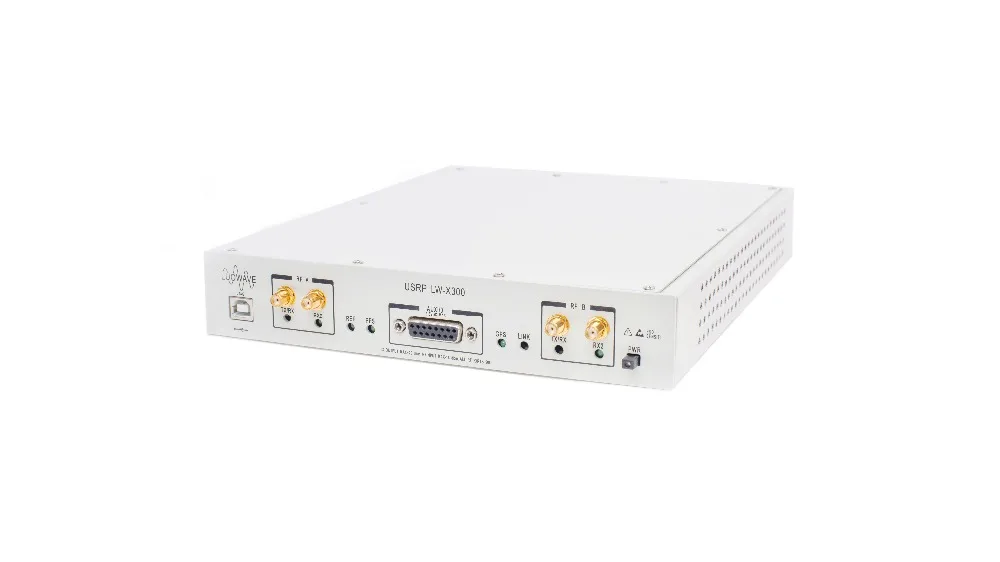

Обзор продукта:

USRP-LW X300-это высокопроизводительная, масштабируемая платформа радио (SDR) для проектирования и установки беспроводных систем связи нового поколения. Аппаратная архитектура сочетает в себе два слота для дочерней платы с расширенной пропускной способностью, охватывающие DC-6 ГГц, с частотой до 160 МГц полосы пропускания, несколько высокоскоростных интерфейсов (PCIe, dual 10 GigE, dual 1 GigE), и большой пользовательский программируемый Kintex-7 FPGA в удобном настольном или стойком полушироком форм-факторе 1U. В дополнение к лучшему в своем классе производительности оборудования, Архитектура программного обеспечения с открытым исходным кодом X300 обеспечивает кросс-платформенную поддержку драйвера UHD, что делает его совместимым с большим количеством поддерживаемых рамок разработки, эталонных архитектур и проектов с открытым исходным кодом.

Основные характеристики:

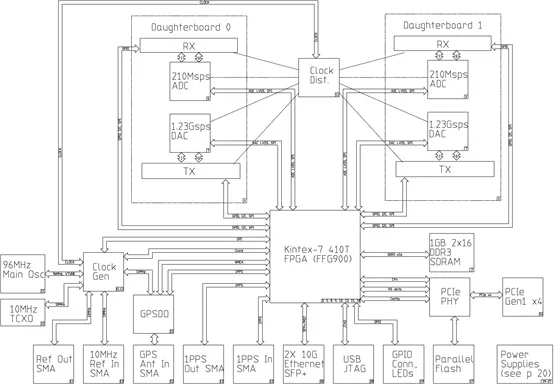

Схематическая схема

Детальная Производительность:

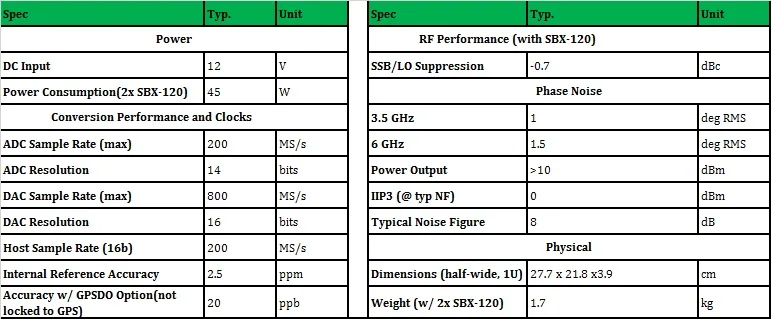

Технические параметры:

Высокопроизводительный FPGA:

Как ядро цифровой обработки X300, XC7K325T FPGA обеспечивает высокоскоростное подключение между всеми основными компонентами. Включает в себя радиочастотный передний конец, хост-интерфейс и память DDR3. По умолчанию FPGA предоставляет все UHD для цифрового преобразования вниз и преобразования цифрового вверх, тонкой настройки частоты и некоторых других функциональных блоков DSP. Пользователи могут воспользоваться богатым пространством богатых ресурсами Kintex-7 FPGA, плюс рамки разработки, поддерживаемые USRP, и проекты с открытым исходным кодом для реализации своих собственных модулей обработки DSP.

Несколько высокоскоростных вариантов интерфейса:

X300 предлагает различные высокоскоростные интерфейсы на выбор. На панели коробки порт Gigabit Ethernet-это самый простой способ интерфейса. Для приложений, расширяющих пропускную способность и низкую задержку, таких как PHY/MAC research, PCIe x4 обеспечивает эффективную шину для этой детерминированной операции. Когда приложение использует сетевую запись или обработку нескольких узлов, порт 10G является лучшим выбором.

Дополнительные -- GPSDO, GPIO, 1 ГБ DDR3:

X300 включает в себя множество дополнительных функций, которые помогут с некоторыми другими беспроводными приложениями. Например, в FPGA design 1 ГБ DDR3 на материнской плате может использоваться в качестве буфера данных и хранения данных. Дополнительный внутренний GPS DO обеспечивает высокую точность частотной справки при синхронизации с системой GPS, и глобальное выравнивание синхронизации в пределах 50ns. Внешний интерфейс GPIO позволяет управляемым пользователем внешним компонентам, таким как усилители и переключатели, принимать триггеры входных событий и наблюдать сигналы отладки. USRP-LW x300 также включает внутренний адаптер JTAG, который позволяет разработчикам FPGA легко загружать и отлаживать новые изображения FPGA.

Система и среда разработки:

В комплект входит:

1. USRP-LW x300

2. Кабель

3. SFP + гигабитный адаптер

4. Источник питания

6. Четыре кабеля SMA-Bulkhead

Рекомендуемые дочки:

1. 120 м: WBX-120,SBX-120,CBX-120

2. 160 м: UBX-160

Аксессуары:

GPSDO,GPIO,10Gb сетевая карта, PCIeAdapter

Пожалуйста, не стесняйтесь связаться со мной, если вам нужна дополнительная информация.
