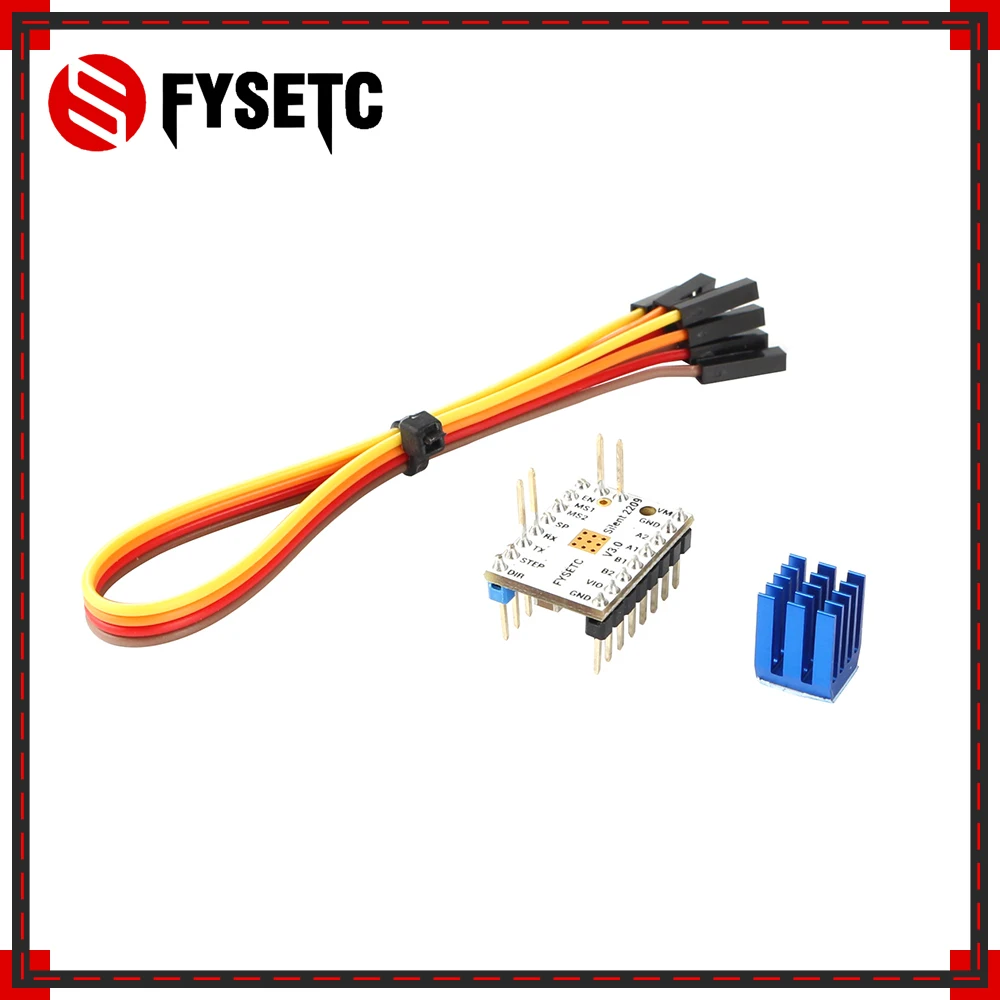

2 шт. TMC2209 v3.0 шаговый мотор драйвер Stepsticks Mute 256 микрошагов ток 2.8A пик 3d принтер
1 123,90 руб. / набор
Новое поступление

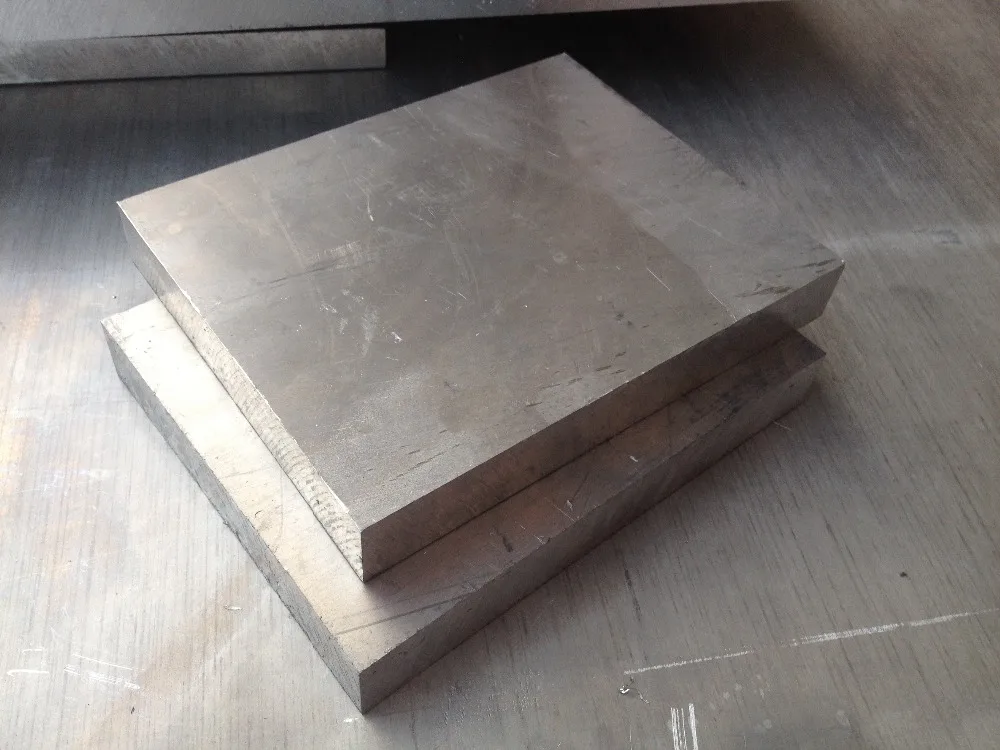

6061 aluminum plate aluminium sheet 510mmx510mm thickness 6mm 6x510x510 alloy diy 1pcs | Компьютеры и офис
4 498,64 руб.
Линейная направляющая SBR12 длина 600 мм хромированная закалка жесткий вал для ЧПУ 1
423,93 руб.
Комплект приводных передач двухприводная передача экструдер комплект
294,25 руб.
Double Gears Dual Drive Extrusion Black Cloned Btech Bowden Extruder for 3D Printer Parts CR10 MK8 | Компьютеры и офис
1 150,45 руб.
Комплект зубчатого редуктора с двойным приводом комплект экструдера
319,27 руб.
Для Creality Cr-10/Ender 3 & Pro/Ender 5 Pin 27 плата для Bltouch Bl Touch | Компьютеры и офис
Waveshare RGB Full-Color LED Matrix Panel 64×32 Pixels Adjustable Brightness Supports Raspberry Pi Pico ESP32 | Компьютеры и офис
2 305,44 руб.
Характеристики

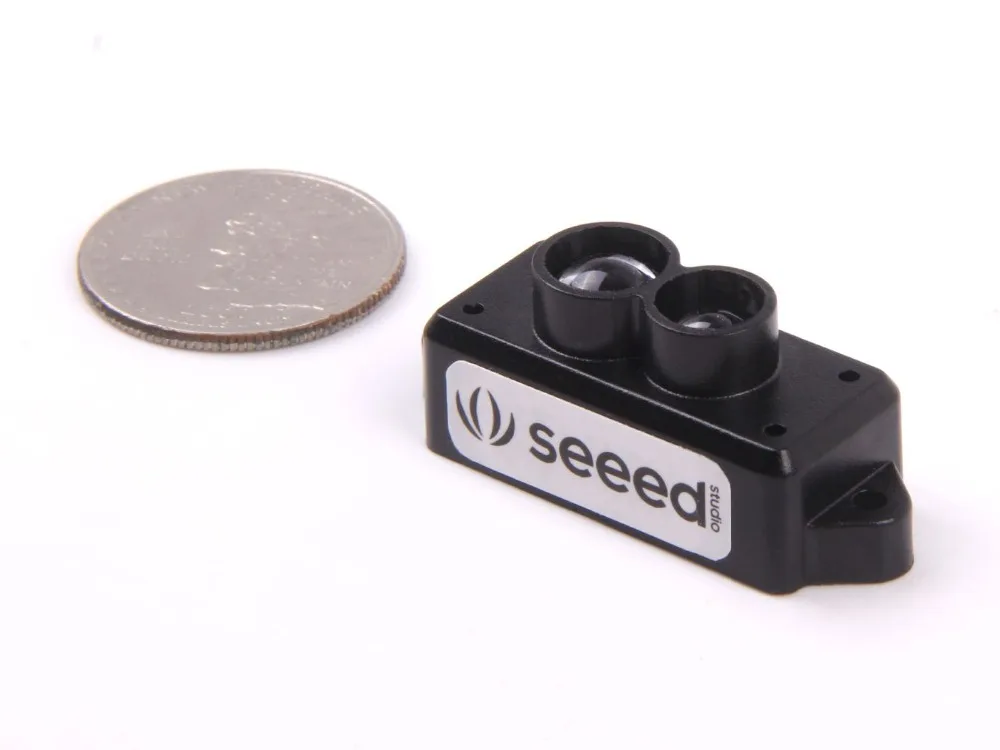

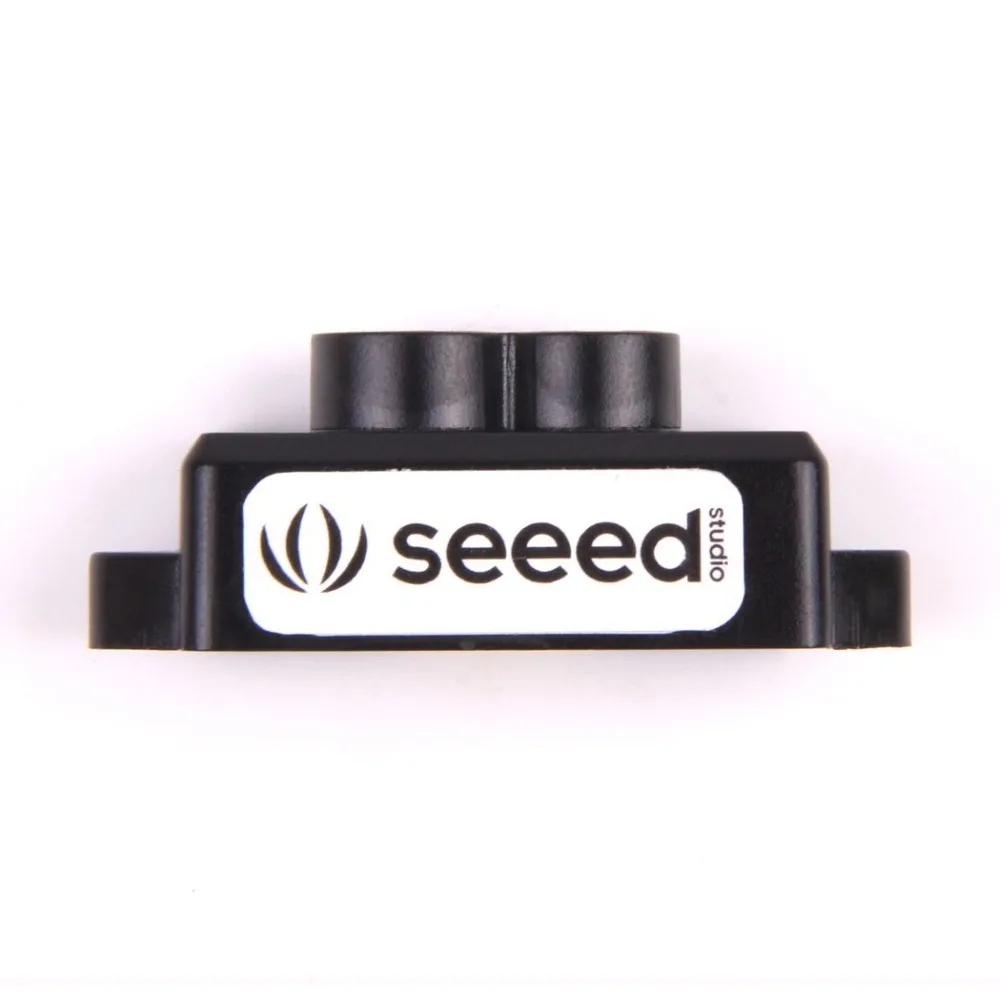

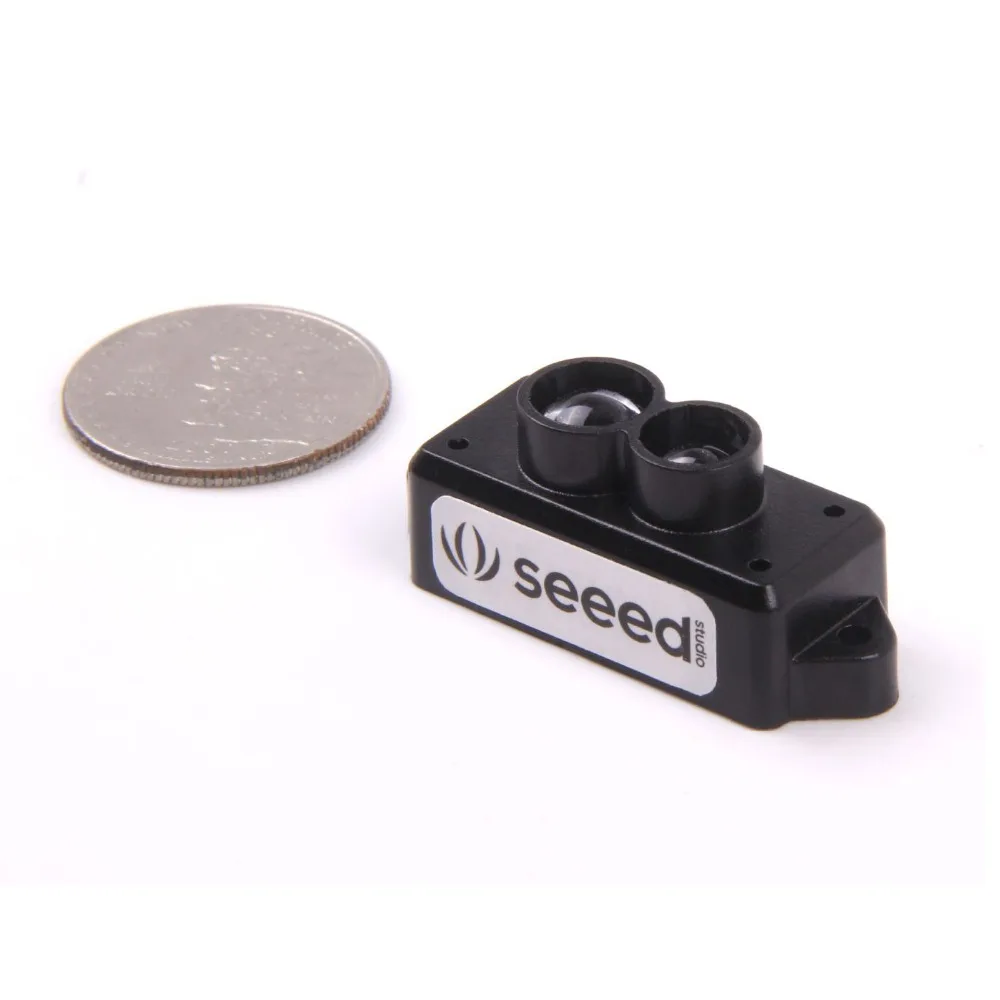

Миниатюрный лидар роща-TF магазин ShenzhenMaker | Компьютеры и офис
История изменения цены
*Текущая стоимость 2 940,95 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-22-2026 | 3499.63 руб. | 3674.71 руб. | 3586.5 руб. |
| May-22-2026 | 3469.92 руб. | 3642.38 руб. | 3555.5 руб. |
| Apr-22-2026 | 2911.15 руб. | 3057.97 руб. | 2984 руб. |
| Mar-22-2026 | 3410.86 руб. | 3581.87 руб. | 3495.5 руб. |
| Feb-22-2026 | 2969.19 руб. | 3117.73 руб. | 3043 руб. |
| Jan-22-2026 | 3352.73 руб. | 3520.94 руб. | 3436 руб. |
| Dec-22-2025 | 3322.4 руб. | 3488.36 руб. | 3405 руб. |
| Nov-22-2025 | 3293.57 руб. | 3458.32 руб. | 3375.5 руб. |
| Oct-22-2025 | 3263.28 руб. | 3426.12 руб. | 3344.5 руб. |
Описание товара
Новый обновленный модуль датчика дальномера TFmini-S Lidar 0,1-12 м, одноточечный микродиапазон для Arduino Pixhawk Drone UART & IIC 0,1-12 м
Описание
TF Mini LiDAR основан на принципе ToF (время полета) и интегрирован в уникальную оптическую и электрическую конструкцию для достижения стабильной, точной, высокой чувствительности, И высокоскоростное определение расстояния.
Как работает датчик времени полета?
ToF-это сокращение времени световой технологии F светильник и принцип ее работы следующий: модулированный ближний инфракрасный свет отправляется от датчика и отражается объектом; Расстояние до снимаемого объекта можно преобразовать с помощью датчика, рассчитывая разницу во времени или разницу фаз между отправкой светильник и отражением светильник, чтобы получить информацию о глубине.
Датчики ToF используют крошечный лазер для выжигания инфракрасного светильник, где излучасветильник отскочит от любого объекта и вернется к датчику. Исходя из разницы во времени между излучением светильник и его возвратом к датчику после отражения объектом, датчик может измерить расстояние между объектом и датчиком.
Приложения
• Удержание высоты дрона и определение местности
• Контроль машины и датчик безопасности
• Обнаружение расстояния робота

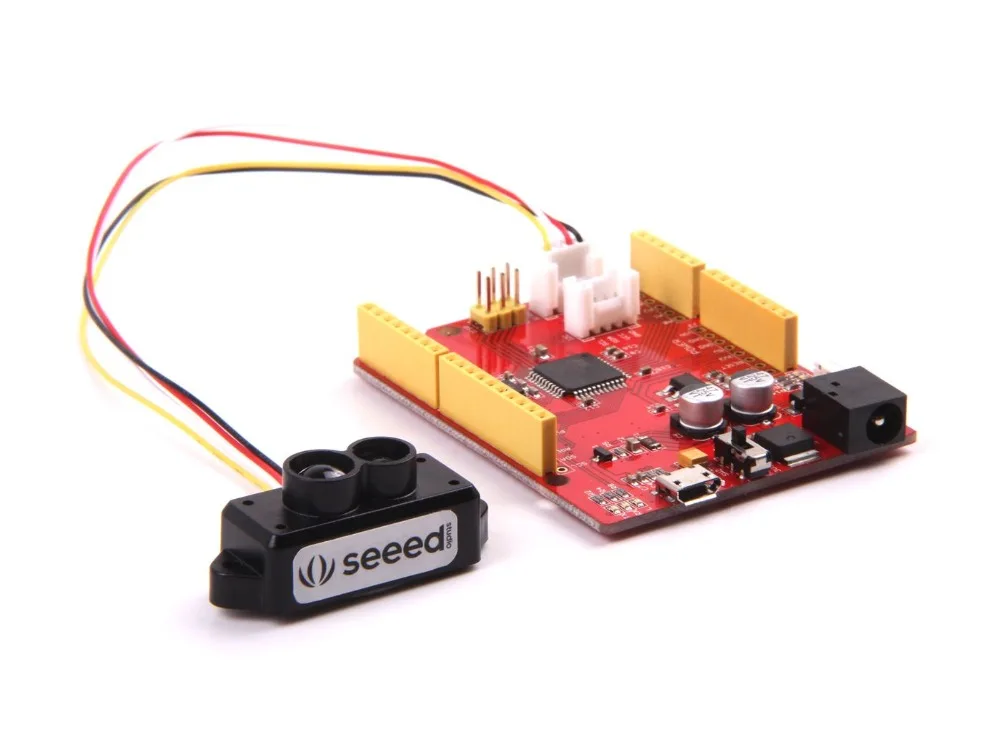

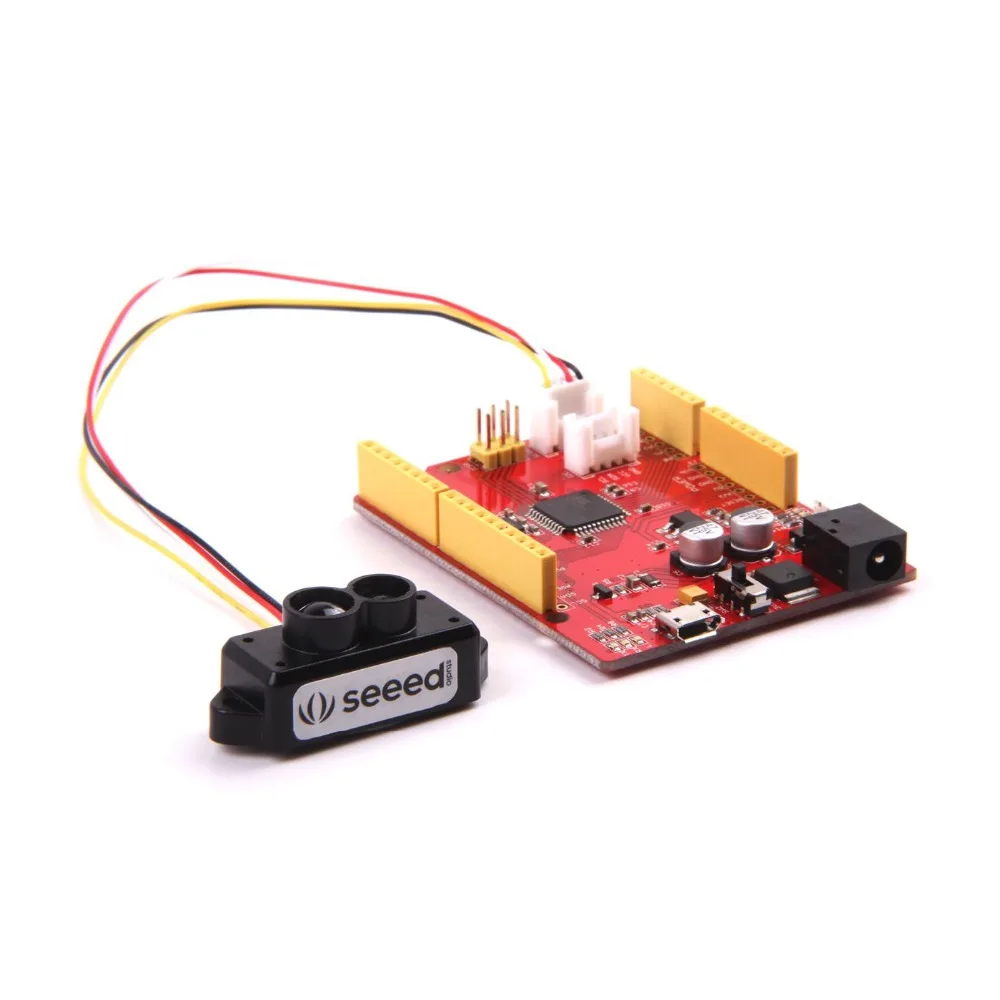

Если вы используетеSeeeduino LotusЗатем просто подключите его к последовательным интерфейсам Grove.
1,1 TF мини оптическое моделирование оптического пути:
1,2 схематическая схема диапазона измерения:
1,3 характеристики размера изделия
Наконечник
Также посмотрите наш блогЧто такое Датчик LiDAR? -Технология, использование, проектыЧтобы узнать больше о разных лгунах!
TFmini-S-это обновленная версия TFmini. Сравните с TFmini,TFmini-S имеет следующие преимущества: ①. Зона слепых зон уменьшена с 30 см до 10 см. ②. Интерфейс поддерживает коммутацию UART и I2C в любое время. ③. Источник светильник-VCSEL. ④.FOV лучше. TFmini-S-2 °(TFmini-2,3 °). ⑤ Та же цена с лучшей производительностью. Обзор обновления TFmini-S-это точечный лидар диапазона на основе обновления TFmini. Зона слепых зон уменьшена с 30 см до 10 см, дальность дальности на открытом воздухе еще больше улучшена, диапазон расстояний не нарушается окружающим светильник том, что может соответствовать диапазону в помещении, И точность еще больше оптимизирована. Погрешность при 10% отражательной способности подходит к фону 90% отражательной способности, и интерфейс поддерживает переключение UART и I2C в любое время. Спецификация: Рабочий диапазон: 0,1-12 м Максимальный рабочий диапазон при 10% отражательной способности: 5 м Применимый диапазон напряжения: 4,5-6 в Среднее потребление энергии: 0,12 Вт FOV : 2 ° Интерфейс связи: UART/I2C Электромагнитная совместимость (EMC):EN 55032 класс B Скорость передачи: 115200 Бит данных: 8 Стоп-бит: 1 Четность бит: 0 Минимальное разрешение: 5 мм Частота: 100 Гц (1-1000 Гц регулируемая) Источник светильник: VCSEL Длина волны: 850 нм Рабочая температура: 20-60 °C Светочувствительсветильник: Люкс Точность: 1% (менее 6 м), 2% (6 м-12 м) Размер: 42 мм * 15 мм * 16 мм Вес: 6,1 г Сертификация: CE,FCC,ROHS Основные области применения: Мониторинг трафика Обнаружение препятствий Измерение уровня Умное устройство Безопасность и предотвращение препятствий Удержание высоты дрона и определение местности Датчики управления и безопасности машины Прибор для измерения расстояния Технические характеристики и параметры
Внешний вид и структура продукта
Настраиваемые параметры
Подключение:
FAQ
В1: TFmini-S доступен с напряжением 3,3 В или другим источником питания?
О1: извините, пока недоступен. Стандартный источник питания TFmini-S составляет 5 ± 0,1 в. Если у вас есть какие-либо дополнительные требования, пожалуйста, свяжитесь с нашим менеджером по продажам, чтобы проконсультироваться по вопросам индивидуального дизайна.
В2: TFmini-S нагревается через некоторое время. Он сломан?
О2: Это нормальное рабочее состояние продукта. Температура чипа и печатной платы слегка повышается после непрерывной работы, что является обычным чехлом.
В3: Может ли TFmini-S быть подключен к Arduino или Raspberry Pi для использования?
Ответ 3: Да, можно. TFmini-S принимает последовательный протокол связи, чтобы он мог подключаться к любой плате управления, поддерживающей связь с последовательным портом.
Различные модули LiDAR, предлагаемые Seeed Studio
Следующая таблица иллюстрирует сравнение различных модулей LiDAR, предлагаемых нами.
| TF-Luna | TFmini-S | TFmini Plus | Мини-лидар Grove - TF | |
|---|---|---|---|---|
| Рабочий диапазон |
0,2 М-8 м @ 90% отражательная способность |
0,1 м-12 м @ 90% отражательная способность |
0,1 м-12 м @ 90% отражательная способность |
0,3 м-12 м 5 м @ 10% отражательная способность |
| Частота кадров | 1-125 Гц | 1-1000 Гц | 1-1000 Гц | 100 Гц |
| Разрешение расстояния | 1 см | 1 см | 1 см | 1 см |
| Точность |
± 6 см @ (0,2 М-3 м) ± 2% @(3m-8m) |
± 6 см @ (0,1 м-6 м) ± 1% @(6m-12m) |
± 5 см @ (0,1 м-5 м) ± 1% @(5m-12m) |
1% (менее 6 м) 2%(6 м-12 м) |
| FOV | 2 ° | 2 ° | 3,6 ° | 2,3 ° |
| Длина волны лазера | 850нм | 850нм | 850нм | 850нм |
| Светочувствительсветильник | 70Klux | 70 Klux | 70 Klux | 70 000 люкс |
| Выходные данные |
Одноточечный, Значение расстояния |
Одноточечный, Значение расстояния |
Одноточечный Значение расстояния |
Одноточечный Значение расстояния |
| Интерфейс связи | UART, I2C | UART, I2C,I/O | UART, I2C,I/O | UART |
| Напряжение питания | 5 В ± 0,1 в | 5 В ± 0,1 в | 5 В ± 0,5 В | 4,5 в-6 в |
| Потребляемая мощность | ≤ 0,35 Вт | ≤ 0,7 Вт | 550 мВт | 0,6 Вт |
| Пиковый ток | 150 мА | 800 мА | 500 мА | 800 мА |
| Рабочая температура | -10 °C ~ 60 °C | 0 °C ~ 60 °C | -20 °C ~ 60 °C | -20 °C-60 °C |
| Класс безопасности лазера | Класс 1(IEC60825) | Класс 1 (IEC60825) | Класс 1 (IEC60825) | FDA Класс I |
| Размеры (Д * Ш * В) | 35*21,2*12,5 мм | 42*15*16 мм | 35*18,5*21 мм | 42*15*16 мм |
| Вес | 5g ± 0,3 г | 5g ± 0,3 г | 12 г ± 1 г | 4,7 г |
| Класс корпуса | Н/А | Н/А | IP65 | Н/А |
Технические детали
| Размеры | 42 мм x 15 мм x 16 мм |
| Вес | G.W 4,7g |
| Батарея | Исключить |
| Рабочий диапазон | 0,3 м-12 м |
| Максимальный рабочий диапазон при 10% отражательной способности | 5 м |
| Среднее энергопотребление | 0,6 Вт |
| Применимый диапазон напряжения | 4,5 в-6 в |
| Угол приема | 2,3 ° |
| Минимальное разрешение | 1 см |
| Частота | 100 Гц |
| Точность | 1% (менее 6 м), 2% (6 М-12 м) |
| Блок обнаружения расстояния | См |
| Длина волны лазера | 850нм |
| Рабочая температура | -20 ℃-60 ℃ |
| Светочувствительсветильник | 70 000 люкс |
| Интерфейс связи | UART |
| Класс безопасности лазера | Класс FDA Ⅰ |
| Пиковый ток светодиодный | 800 мА |
| Электромагнитная совместимость (ЭМС) | EN 55032 класс B |
Список деталей

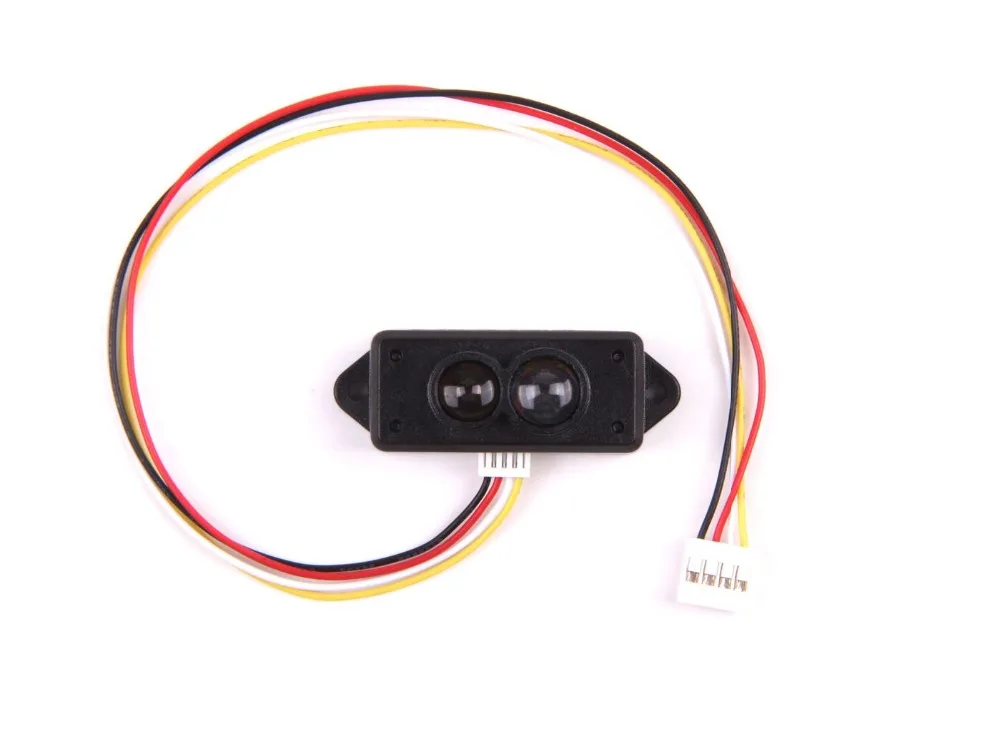

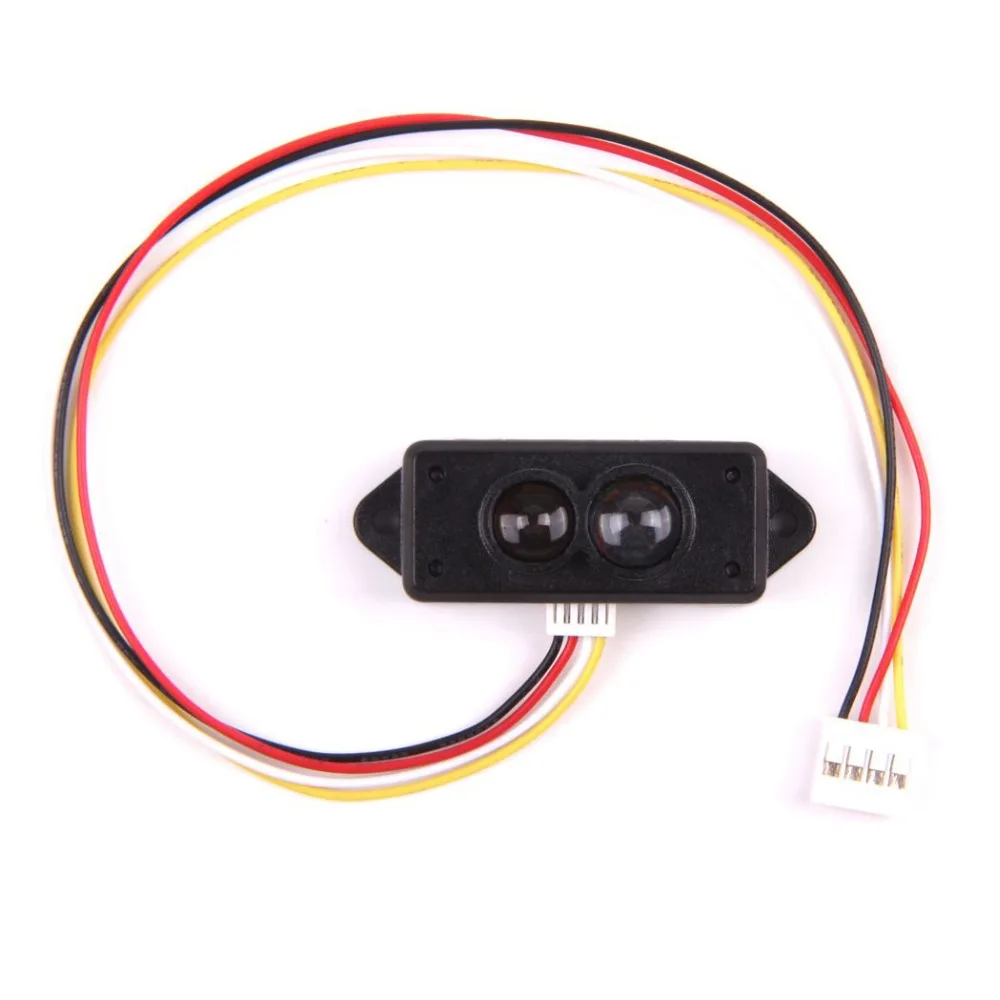

| TF Mini LiDar | 1 |
| Кабель Grove | 1 |
ECCN/HTS
| HSCODE | 9015100000 |
| Ушскод | 8473305100 |
| UPC | 841454121336 |
Обучение и документы
Документации
Ресурсы
- Grove-TF-Mini-LiDAR
- Компьютерное программное обеспечение Grove-TF-Mini-LiDAR Master
- Примеры TFmini на Arduino
- Примеры TFmini на RaspberryPi
- Примеры TFmini на TFmini-STM32
- Примеры TFmini на 51MCU
Учиться
[Вики]Seeedstudio Grove - TF Mini LiDAR
Это страница Вики этого продукта, на которой вы увидите, как пользоваться продуктом, а также подробную информацию о программном обеспечении и оборудовании.
[Проект]Игра "Статуя" - Wio Terminal and Grove - Mini Lidar Challenge
Давайте посмотрим, кто может быть «статуей» перед терминалом Wio и проблемой грова-мини лидар высокой степени точности и точности.
