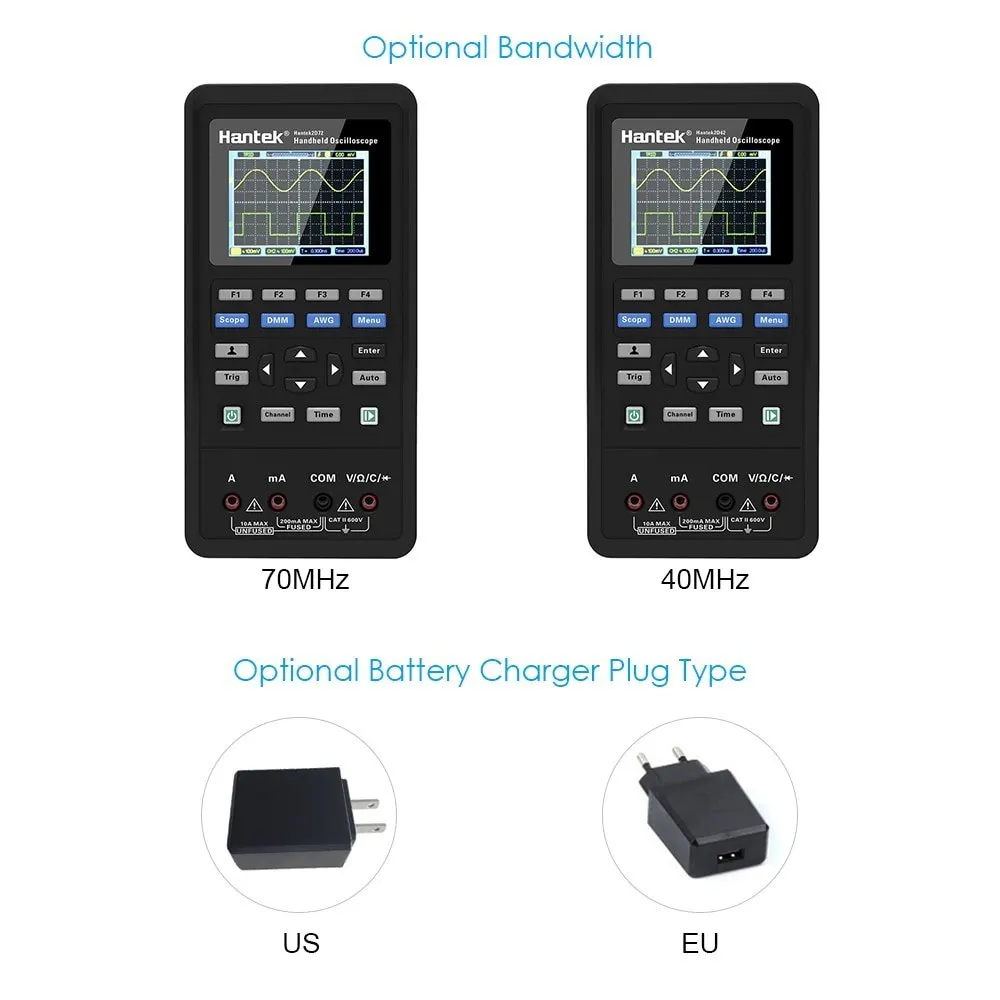

Hantek Осциллограф мультиметр Ручной + Генератор сигналов 3 в 1 Автомобильный USB 2 канала 40 МГц 70 ЖК

---





Этот новый портативный осциллограф действительно практичен для использования с новым поколение 3 в 1 Многофункциональный тестер: осциллограф + источник сигнала и мультиметр. Его частота дискретизации составляет 250MSa/s и его полоса пропускания составляет 70 МГц. Поддержка многоугольной регулировки, ультра-низкая мощность, интерфейс зарядки типа C, каждый 2 часа заряда батареи позволяет работать один полный день или в режиме ожидания два месяца. Выходной синус, квадрат, треугольник, трапециевидный и другой выход сигнала.

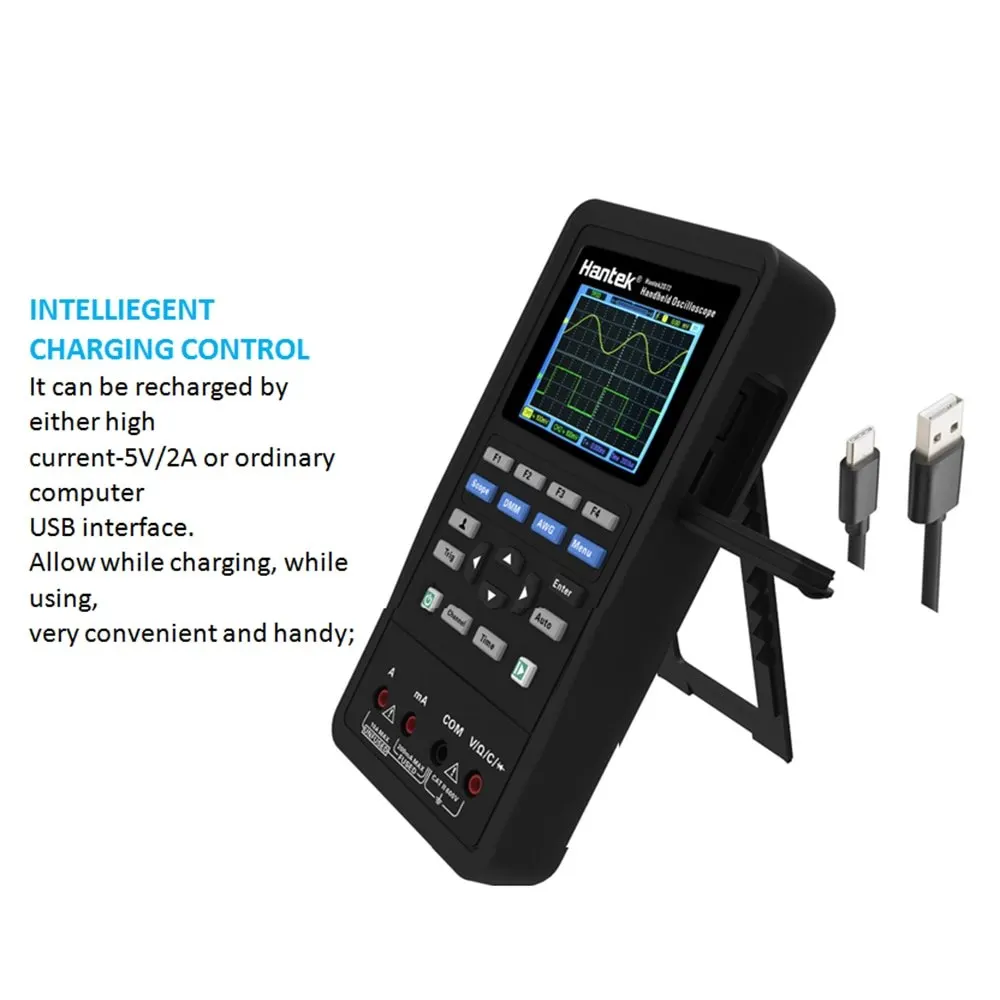

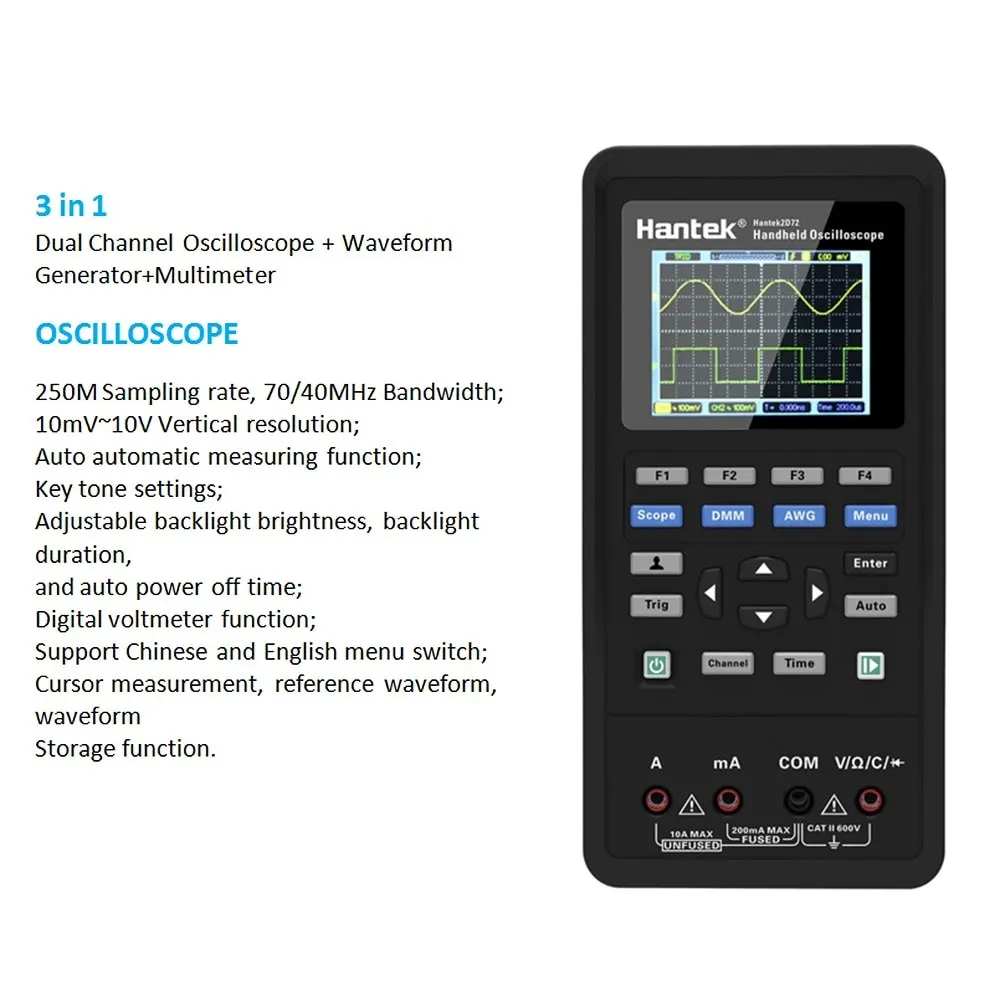

  Особенности: Осциллограф + генератор сигналов + мультиметр: этот многоцелевой осциллограф имеет 3 универсальные функции измерительного прибора. Необходимый помощник для инженера. Интеллектуальное управление зарядкой: большой ток 5 В/2 А или usb-порт обычного компьютера можно заряжать, легко использовать, очень удобно и удобно с помощью автоматического теста с одним ключом. Конструкция сверхнизкой мощности: интерфейс зарядки типа C и режим ожидания в течение 2 месяцев после каждой подзарядки 2 часов с большой емкостью 18650 сменных литиевых батарей питания.
Универсальный мультиметр функция: тестовое напряжение, ток, сопротивление, диод, емкость, непрерывность.
Выходная функция генератора сигналов: обеспечивает синусоидальную волну, квадратную волну, треугольная волна, трапециевидную волну и другой выход сигнала, Синусоидальная волна до 25 МГц.

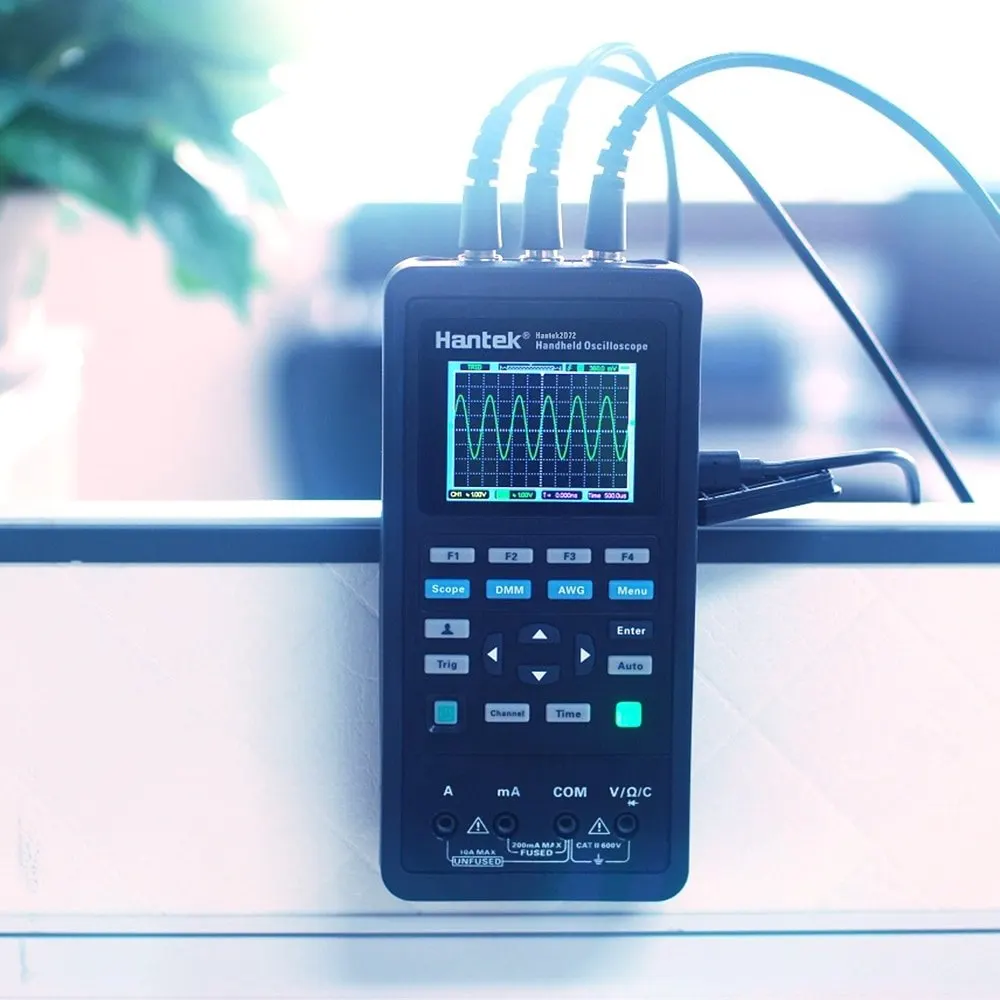

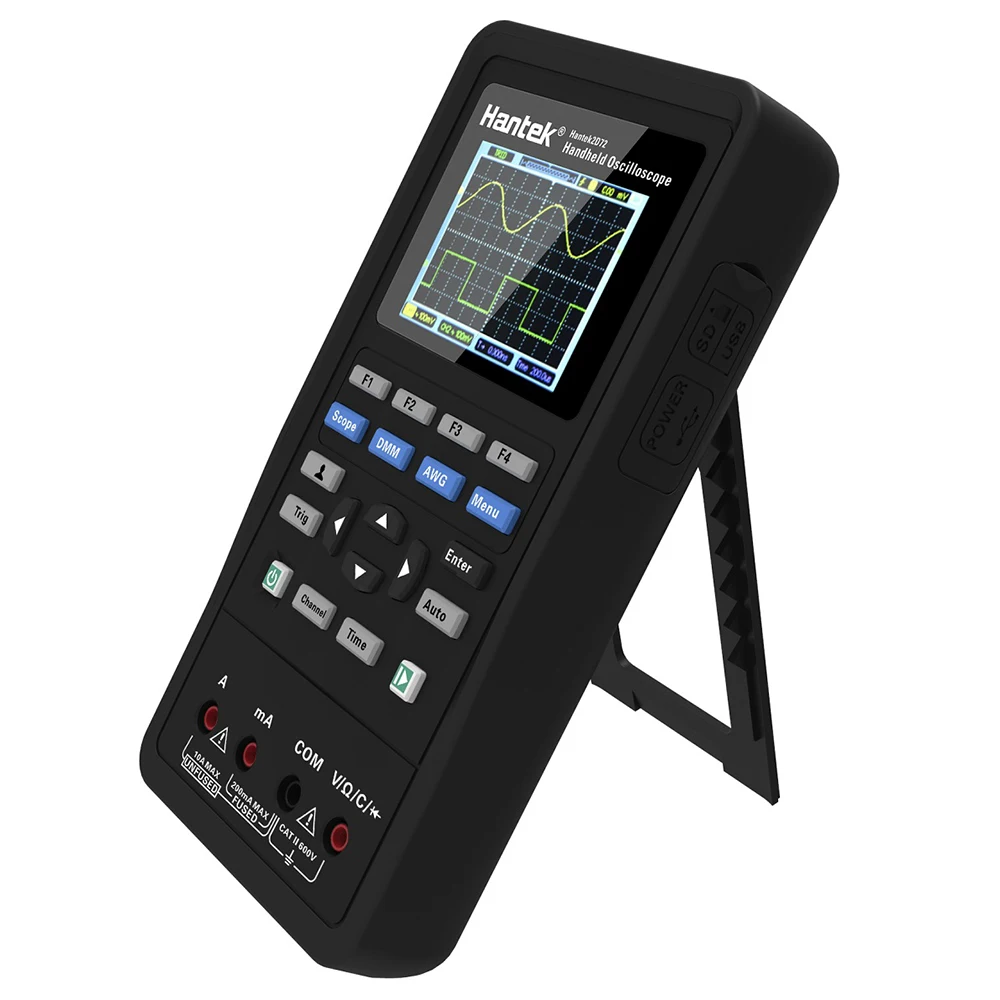

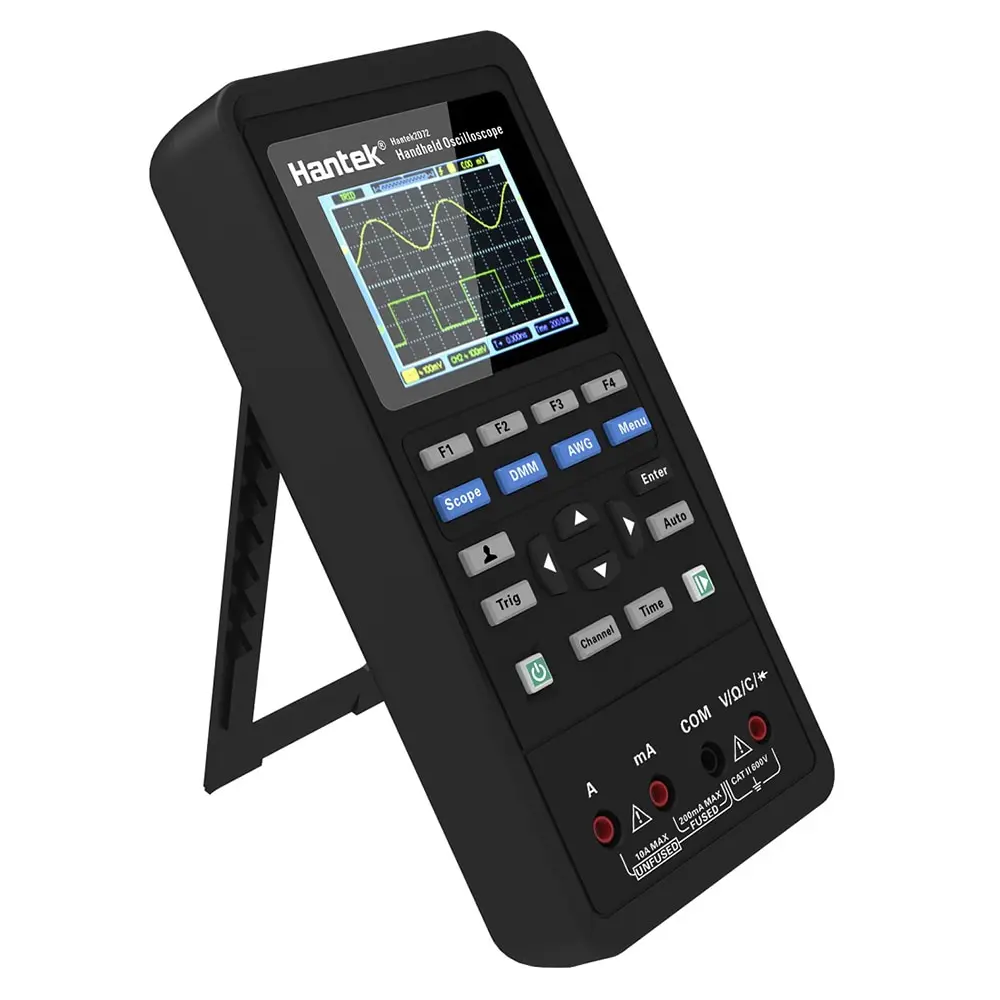

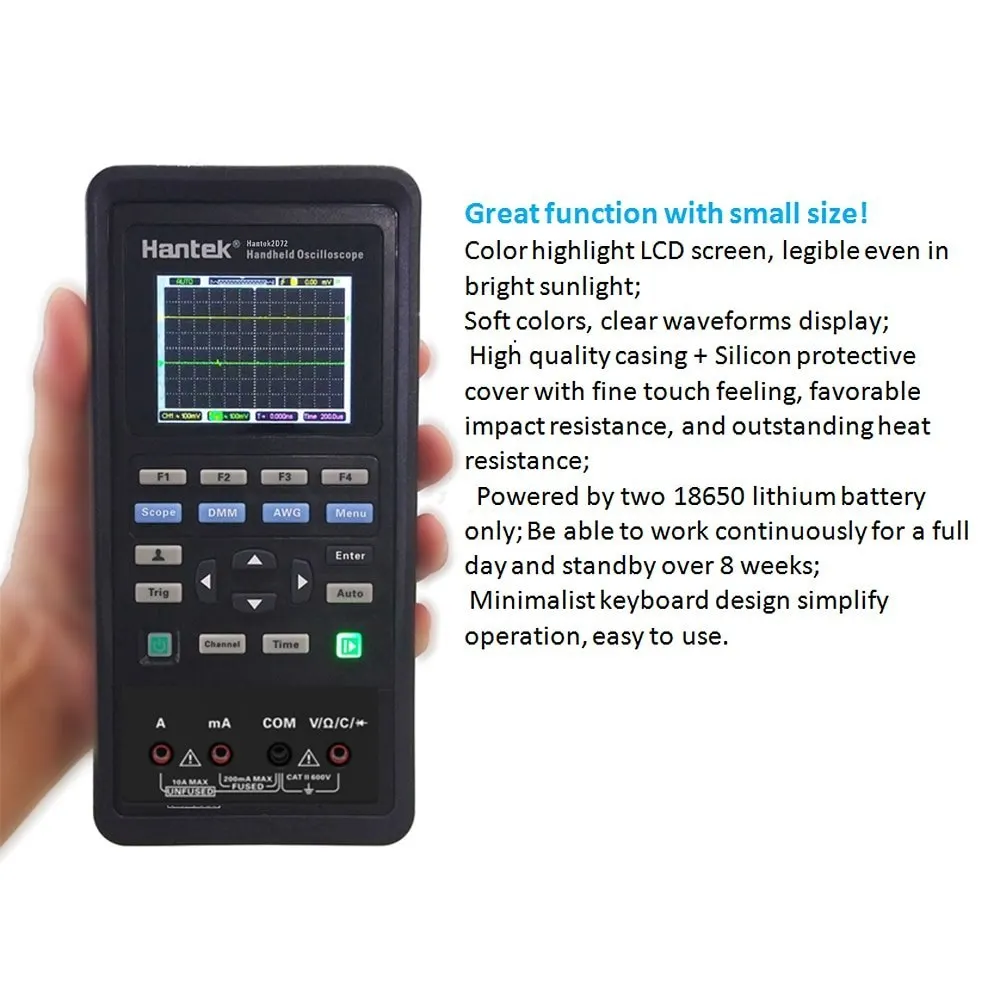

  Зарядное устройство 5 В/2 А + зарядный кабель type C: Питание type C + интерфейс передачи данных, может поделиться зарядным устройством и кабелем передачи данных с вашим мобильным телефоном. Небольшой размер и держится в одной руке: конструкция подвески на 45 градусов обеспечивает работу станции в любом месте в любое время. Один ключ экспорта и быстрого сравнения: 2 группы справочной формы + 6 групп памяти сигналов, простой и эффективный. Функция цифрового Вольтметр: Автоматическое Измерение частоты и амплитуды, удобное в использовании и поддерживает китайское и английское меню. С функцией измерения курсора: поддерживает ручное измерение времени и напряжения и точно измеряет необходимую форму сигнала. Цветной ЖК-экран: изысканные и гладкие линии делают сигнал четким и неискаженным при увеличении с минималистической клавиатурой дизайн упрощает работу. Корпус Unibody: ощущение тонкого касания, благоприятное ударопрочность, выдающееся теплостойкость, легко разбирается. Функция самокалибровка: без уровня дрейфа после длительного использования. Сканер кода для функции видеосъемки: сканер кода на задней стороне машины, чтобы получить помощь онлайн-видео помощи.

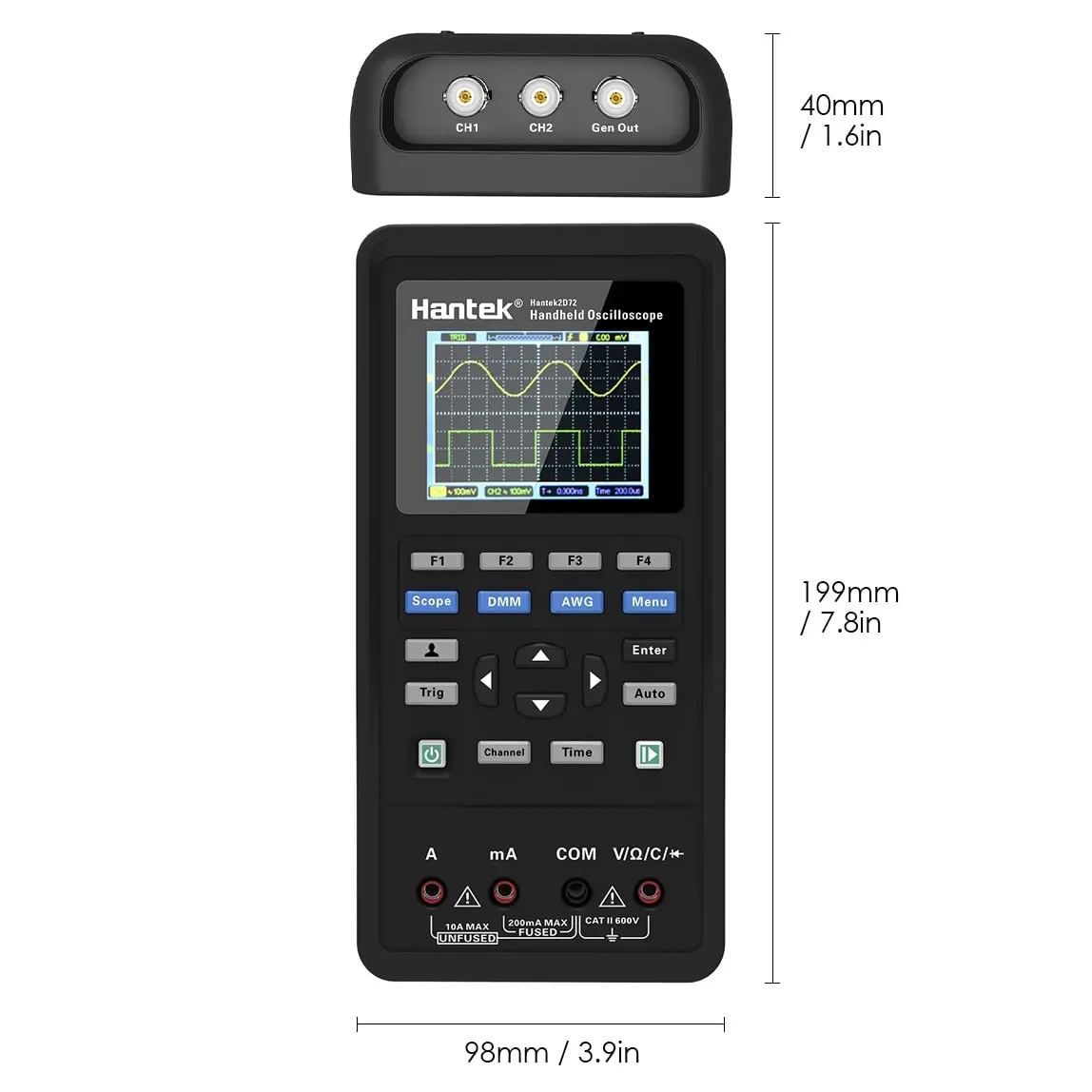

  Технические характеристики: Тип штекера зарядного устройства: США/ЕС (По желанию) Питание: AC 110-240 V 50/60Hz Дисплей: полноцветный ЖК-дисплей TFT (320*240 пикселей) Канал: 2CH + DMM + AWG Пропускная способность: 70 МГц По горизонтали: Диапазон дискретизации: 250MSa/s (одноканальный), 125MSa/s (двухканальный) Сигналов интерполяция: (Sin x)/x Длина записи: Макс. 6 K при одноканальном, 3 K каждый канал при двухканальном Диапазон SEC/DIV: 5ns/div ~ 500 s/div 1, 2, 5 шаг за шагом По вертикали: Аналого-цифровой преобразователь: 8-плата сбора данных, каждый канал выборку одновременно Вольт/DIV диапазон 10mV/div ~ 10В/divat вход BNC Лимит полосы пропускания, типичный: 20 МГц Низкочастотный диапазон (-3 дБ): ≤10 Гц при BNC Время подъема на BNC, типичное: ≤5ns Точность вертикального усиления: ± 3% для нормального или среднего режима приобретения Примечание: полоса пропускания уменьшается до 6 МГц при использовании зонда 1X. Источник питания: 2 * Встроенный аккумулятор 18650 3,7 в 2600 мАч Размер продукта: 199*98*40 мм/7,8*3,9*1,6 дюйма Вес продукта: 640 г/22,6 унций Посылка Размеры: 25*19*10 см/9,8*7,5 * 3.9in Вес упаковки: прибл. 1350 г/47,6 унций

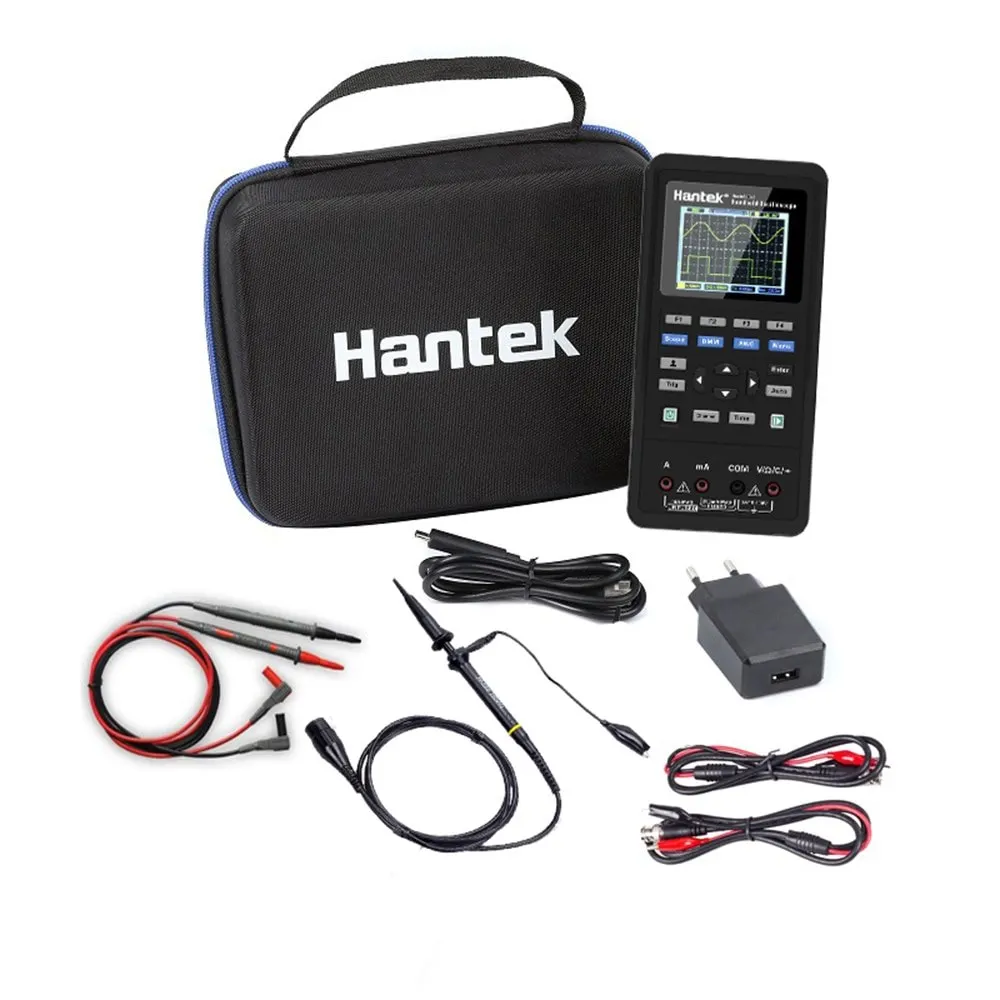

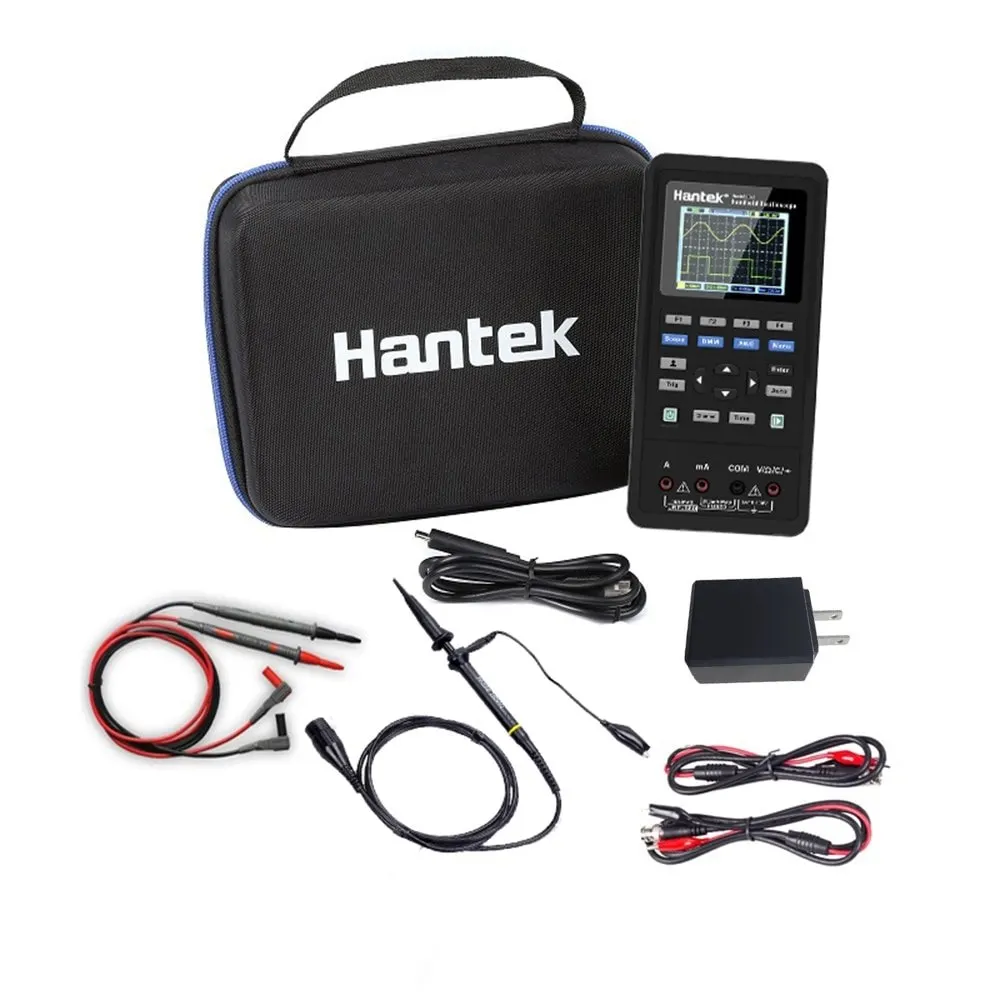

  Посылка список: 1*3 в 1 осциллограф 2 * щупы с клеммами 1 * Тесты зонд 1 * Мощность адаптер 1 * usb-кабель для зарядки 1 * щуп тестера 1 * сумка для хранения

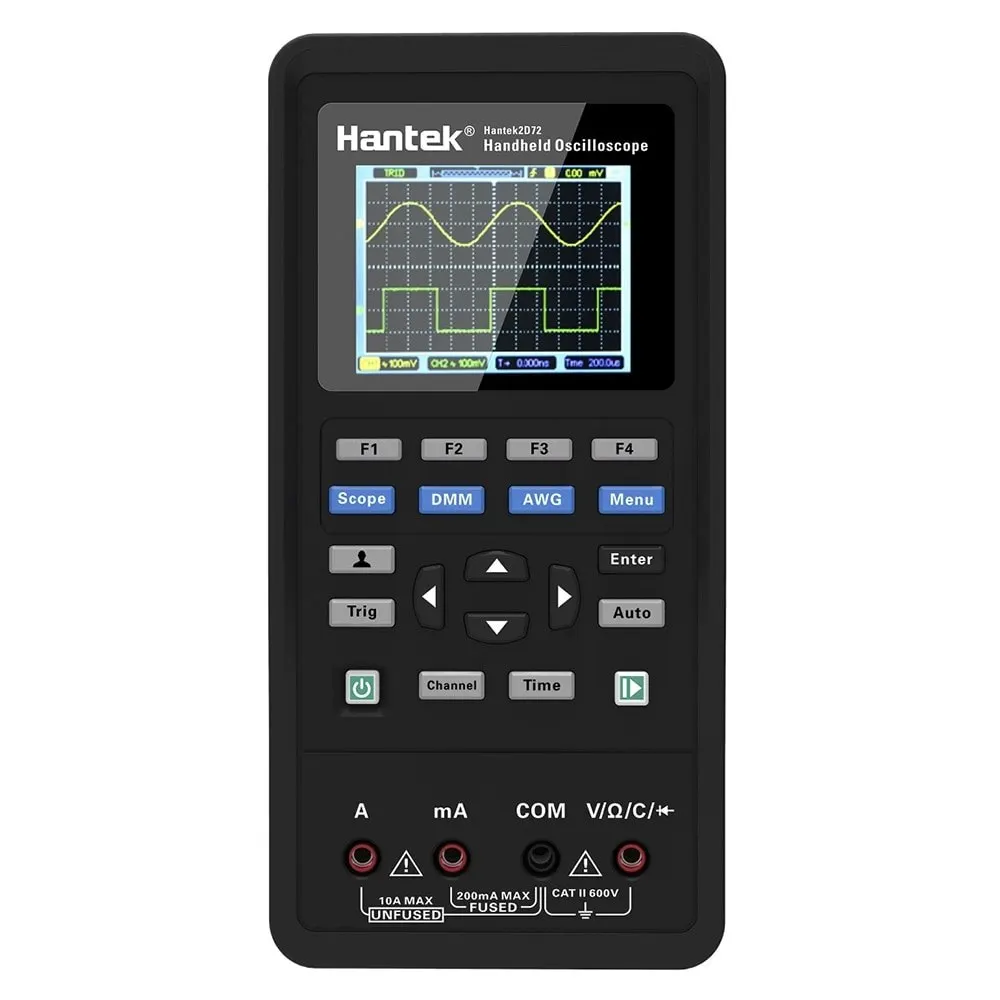

Модель	Hantek2D72
Режим осциллографа
Пропускная способность	70 МГц
Канал	2CH + DMM + AWG
По горизонтали
Образец диапазон скорости цифрового потока	250MSa/s (одноканальный), 125MSa/s (двухканальный)
Сигналов интерполяции	(Sin x)/x
Запись Длина	Макс. 6 K для одноканальных; 3 K образцов на двухканальный
SEC/DIV диапазон	5ns/div ~ 500 s/div 1, 2, 5 последовательностей
Вертикальный
Аналого-цифровой преобразователь	8-плата сбора данных, каждый канал выборку одновременно
Вольт/DIV диапазон	10mV/div ~ 10В/divat вход BNC
Предел пропускной способности, типичный	20 МГц
Низкочастотный диапазон (-3 дБ)	≤10hz на BNC
Время подъема на BNC, типичный	≤5ns
Вертикальный получить точность	± 3% для нормального или среднего режима приобретения
Примечание: полоса пропускания уменьшается до 6 МГц при использовании зонда 1X.
Приобретение
Приобретение режимов	Обычный
Триггер
Тип	Края
Режим	Авто, нормальный, одиночный
Уровень	± 4 деления от центра экрана
Точность уровня триггера	0.2div × Вольт/div в пределах ± 4 делений от центра экрана
Наклон	Рост, падение, рост и падение
Источник света	CH1/CH2

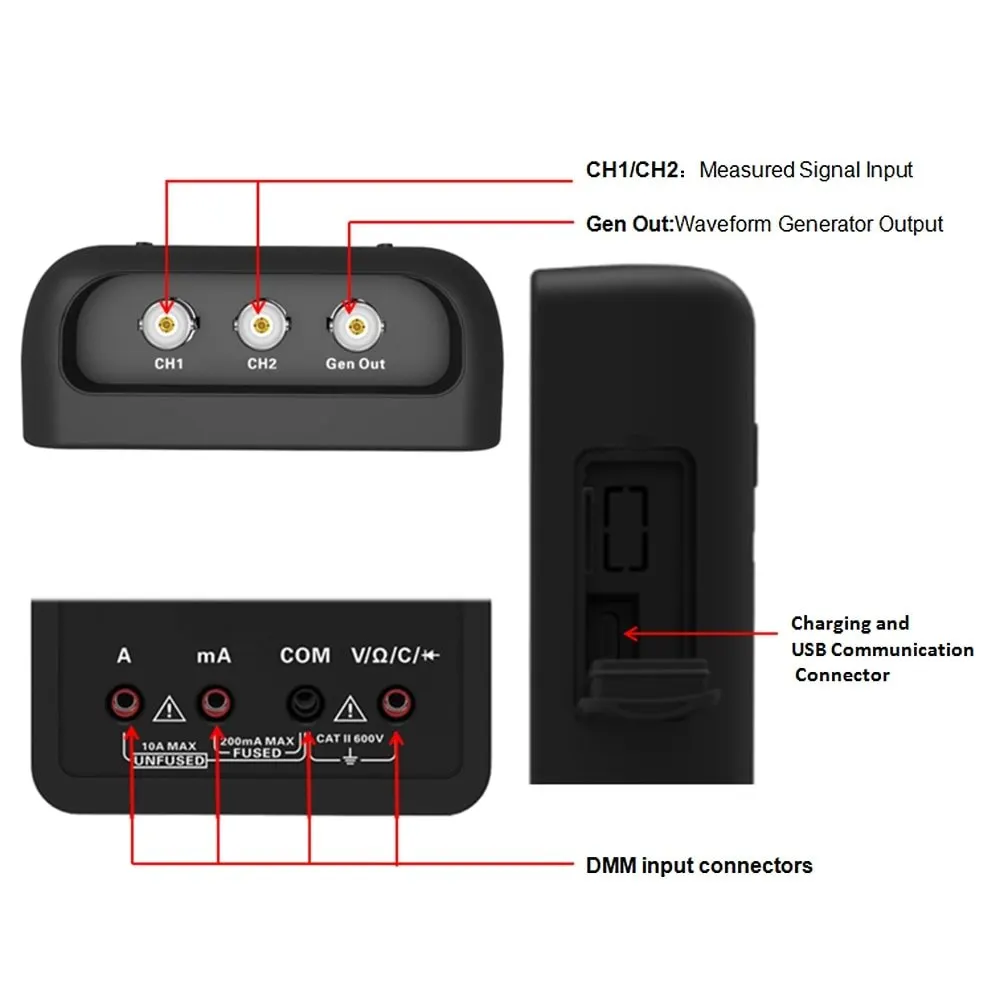

Вход
Соединительная муфта	DC, AC или GND
Вход импеданс	25pf±3 pF, 1mΩ±2%
Переменному току
Затухания зонда	1X, 10X
Поддерживается зонд затухание факторов	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	150 VRMS
Измерение
Курсор	Разница в напряжении между курсорами: v
	Разница во времени между курсорами: △T
Автоматические измерения	Частота, амплитуда

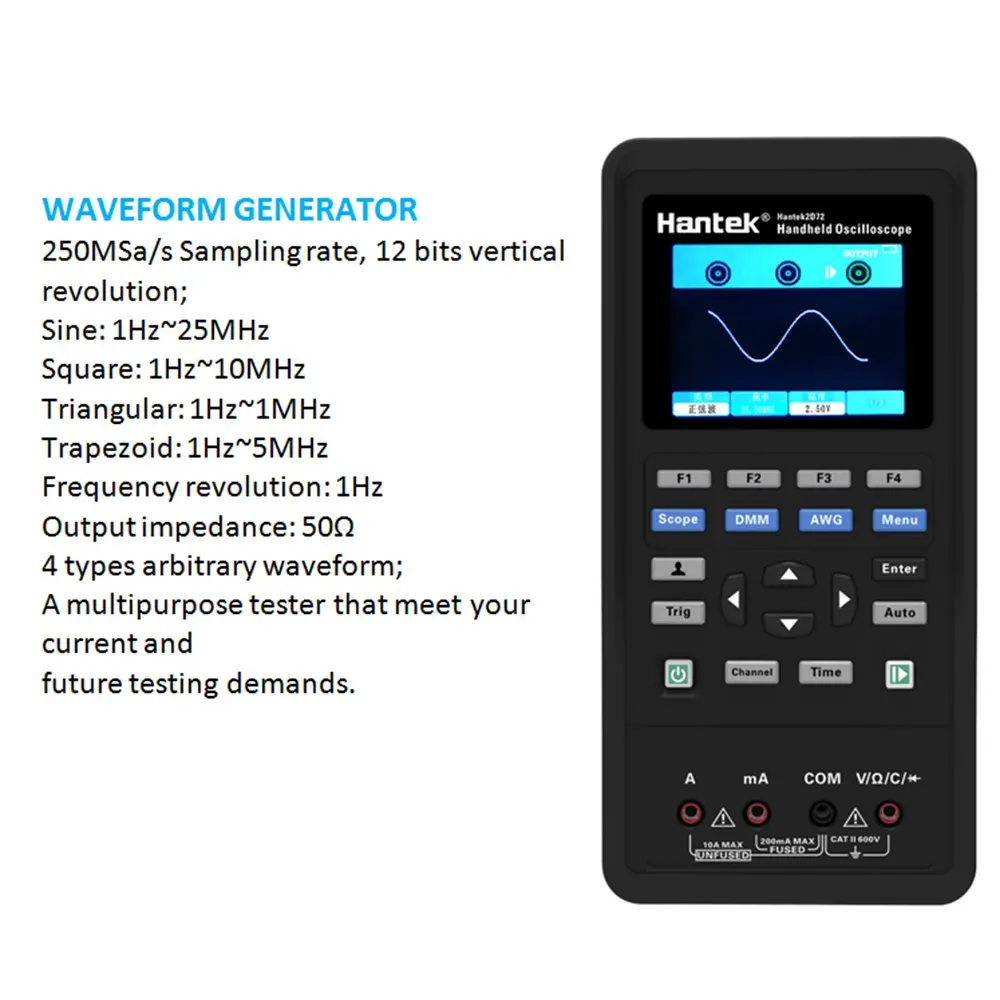

Генератор сигналов произвольной формы режим
Сигналов частоты	Синус: 1 Гц ~ 25 МГц
	Площадь: 1 Гц ~ 10 МГц
	Рампа: 1 Гц ~ 1 МГц
	EXP: 1 Гц ~ 5 МГц
Для отбора проб	250MSa/s
Амплитуда	2.5Vpp (50Ω)
	5Vpp (высокое сопротивление)
Частота Разрешение	0.10%
Канал	1CH выходного сигнала
Сигналов глубины	512Sa
Вертикальный Разрешение	12 бит
Выход сопротивление	50 Ом

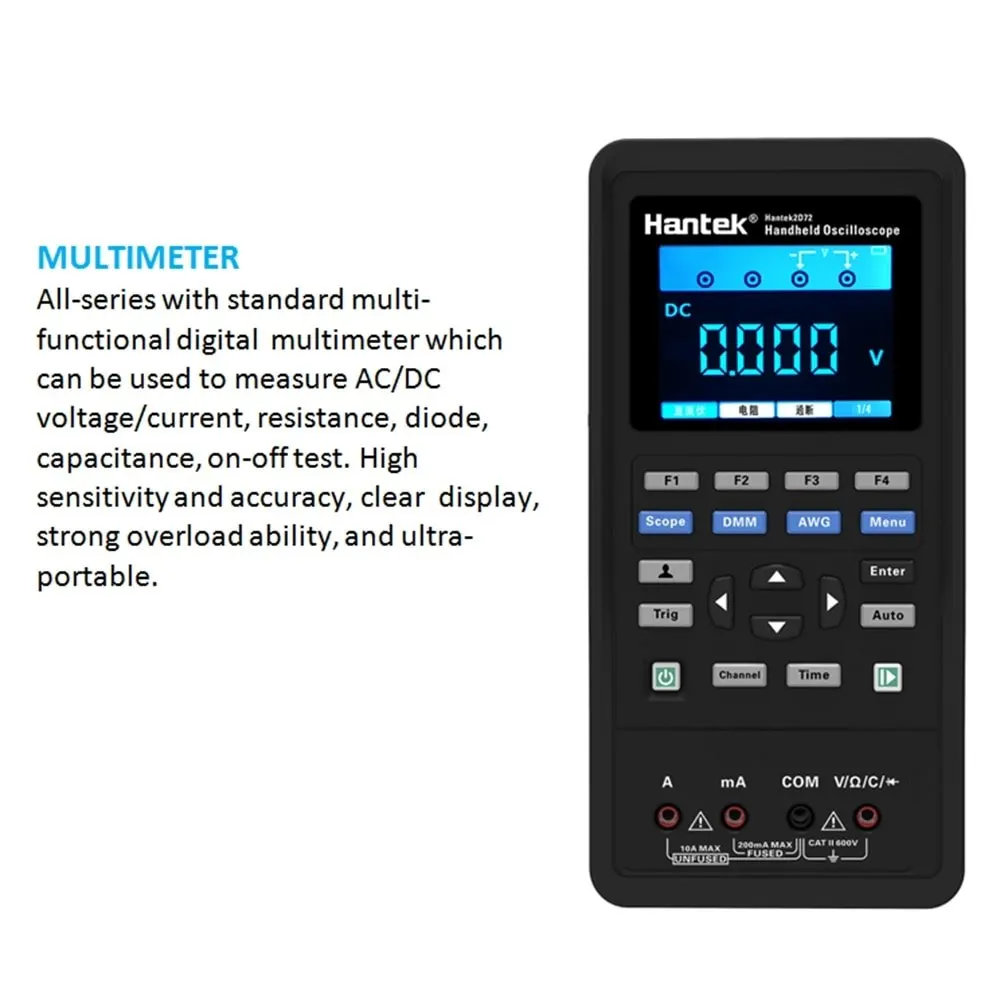

Цифровой мультиметр
Максимальная Разрешение	4000 отсчетов
DMM режимов тестирования	Напряжение, ток, сопротивление, емкость, Диод и ВКЛ-ВЫКЛ
Максимальная Вход Напряжение	AC: 600 В, DC: 800 в
Максимальная Вход ток	AC: 10A, DC: 10A
Вход сопротивление	10MΩ
Измерение термин	Диапазон	Точность	Разрешение
DC Напряжение	400.00mV	± (0.8% + 5)	100uV
	4,000 V		1mV
	40,00 V		10mV
	400,0 V		100mV
	600,0 V	±( 1% + 2)	1 V
	Защита от перегрузки: 400мв: 250 В, Прочее: 600Vrms.
AC Напряжение	4,000 V	± (1.2% + 5)	1mV
	40,00 V		10mV
	400,0 V		100mV
	600,0 V	± (1.5% + 5)	1 V
	Частота: 40 Гц ~ 400 Гц;
	Частота 400 В и 600 В: 40 Гц ~ 100 Гц
Постоянный ток	40.00mA	±( 1% + 2)	10uA
	200.0mA	±( 1.5% + 2)	100uA
	4.000A	±( 1.8% + 2)	1mA
	10.00A	±( 3% + 2)	10mA
	Защита от перегрузки:
	Самовосстанавливающийся Предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя.
Переменного тока	40.00mA	±( 1.3% + 2)	10uA
	400.0mA	±( 1.8% + 2)	100uA
	4.000A	±( 2% + 3)	1mA
	10.00A	± (3% + 5)	10mA
	Частота: 40 Гц ~ 400 Гц;
	Самовосстанавливающийся Предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя.
Сопротивление	400,0 Ω	±( 1% + 3)	0,1 Ω
	4.000K Ω	± (1.2% + 5)	1Ω
	60.00K Ω		10Ω
	400.0K Ω		100Ω
	4.000M Ω		1KΩ
	40.00M Ω	±( 1.5% ± 3)	10KΩ
	Защита от перегрузки: 220 Vrms
Постоянной ёмкости, универсальный конденсатор	40.00nF	± (3% + 5)	10pF
	400.0nF		100pF
	4,000 мкФ		1nF
	40,00 мкФ		10nF
	100,0 мкФ		100nF
	Защита от перегрузки: 220 Vrms
Диод	0 В ~ 2,0 в
ВКЛ-ВЫКЛ	<50Ω
Общие характеристики
Дисплей
Дисплей Тип	2,8 inch64K цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах
Разрешение дисплея	320 по горизонтали на 240 вертикальные пиксели
Дисплей контраст	Регулируемый
Питание
Поставка Напряжение	100V-240VAC, 50 Гц-60 Гц; постоянного тока на входе: 5VDC, 2A
Мощность потребления	<2,5 W
Предохранитель	T, 3A
Батарея	2600mA * 2
На окружающую среду
Операционной Температура	0 ~ 50 °C (32 ~ 122 °F)
Для хранения Температура	-40 ~ + 71 °C (-40 ~ 159,8 °F)
Влажность	≤ + 104 ° (≤ + 40 °C): ≤90% относительной влажности
	106 ° ~ 122 ° (+ 41 °C ~ 50 °C): ≤60% относительной влажности
Метод охлаждения	Конвекционная печь
Высота над уровнем моря	Операционная и	3000 м (10000 футов)
	Нерабочем
Механическому воздействию	Случайной вибрацией	0,31 ГРМ от 50 Гц до 500 Гц, 10 минут на каждой оси
	Нерабочем	2,46 ГРМ от 5 Гц до 500 Гц, 10 минут на каждой оси
	Рабочая	50 г, 11 мс, половина синуса
