1.3kw Yaskawa SGM7G 13AFC61 & SGD7S 120A00A002 оригинальный продвинутый Сервопривод переменного тока

1.3kw Yaskawa SGM7G 13AFC61 & SGD7S 120A00A002 оригинальный продвинутый Сервопривод переменного тока

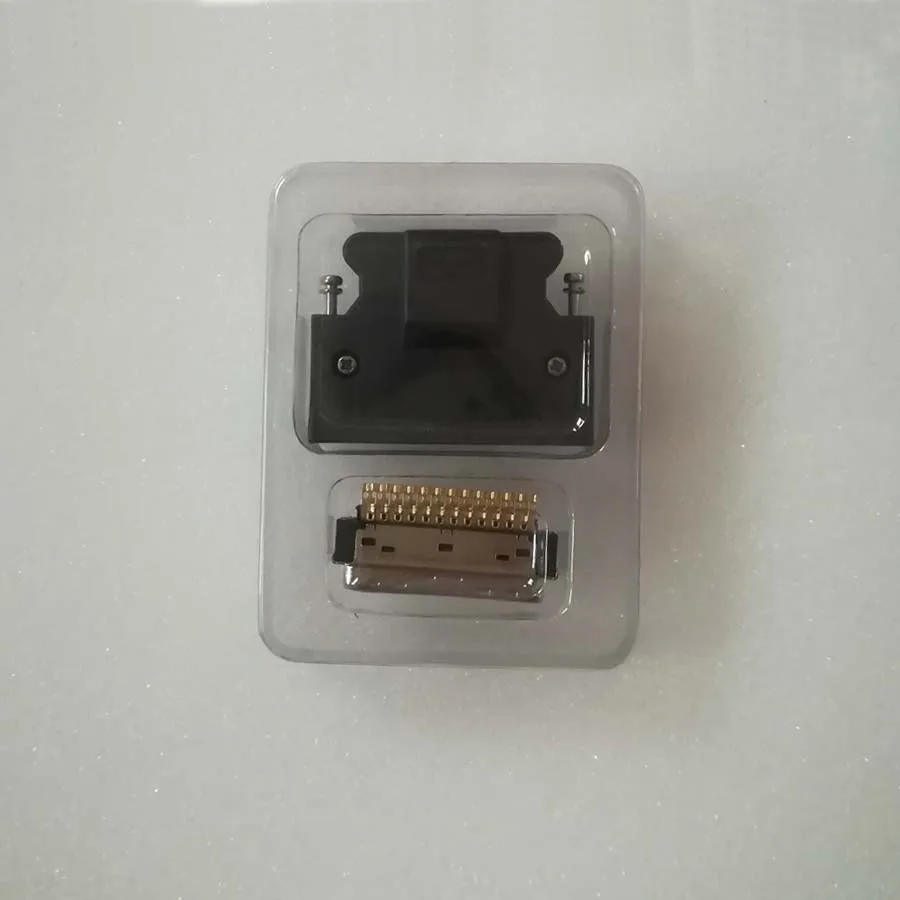

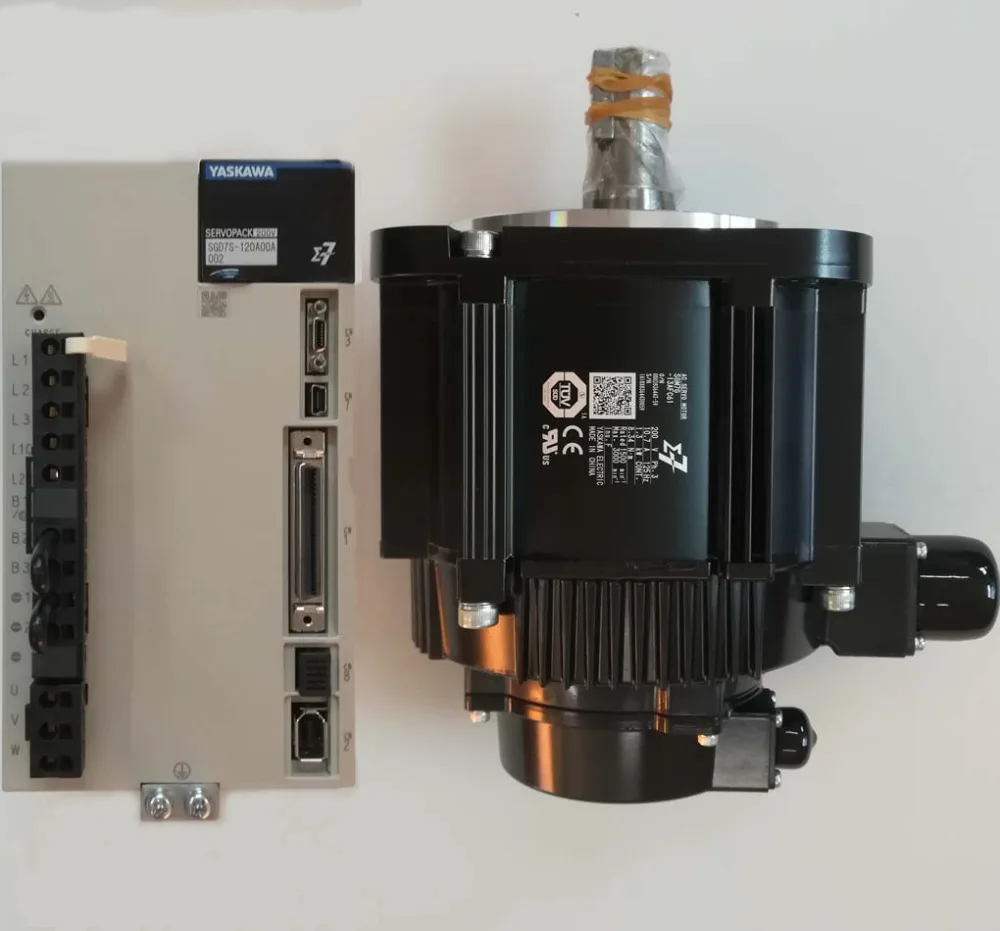

SGM7G-13AFC61 серводвигатель переменного тока и SGD7S-120A00A002 сервопак полный комплект используется для оси X динамическая часть на волоконный лазерный резак

1 предмет списка

2. Ознакомление с основными частями

2,1 детальная информация для серводвигателя SGM7G-13AFC61

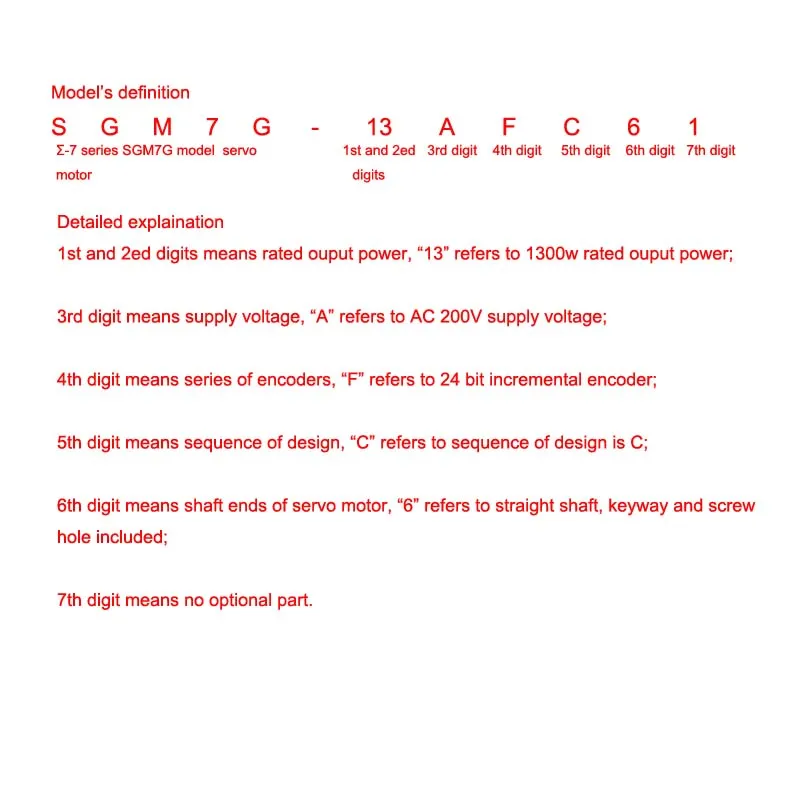

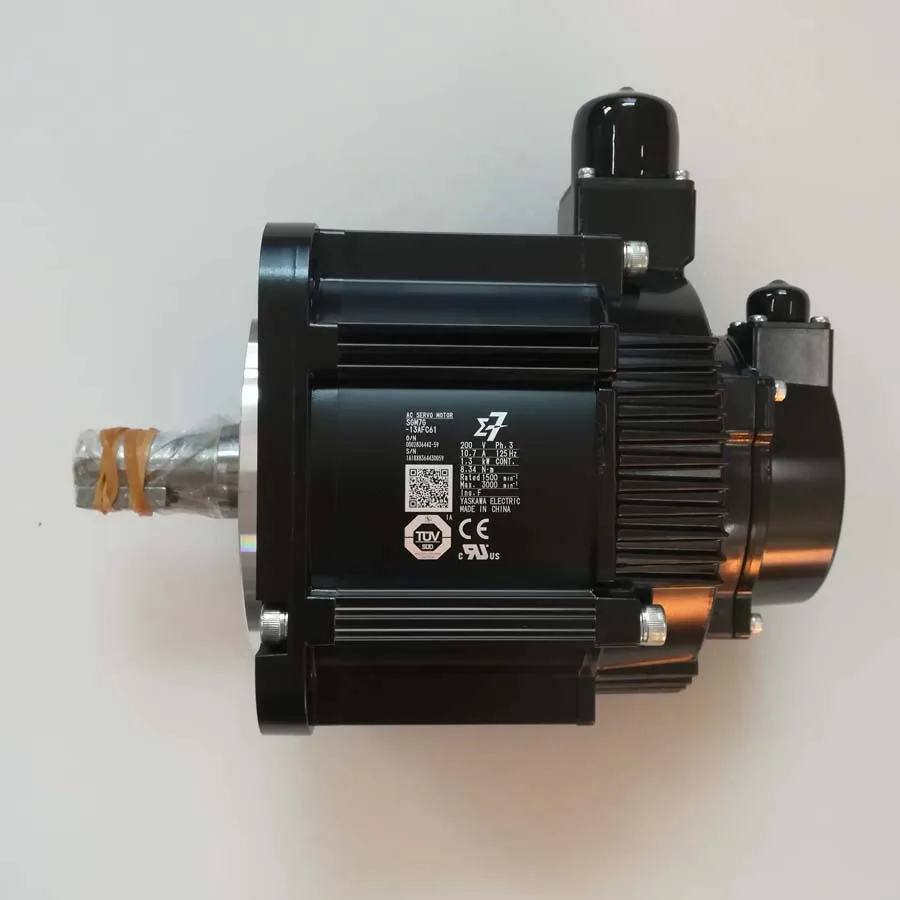

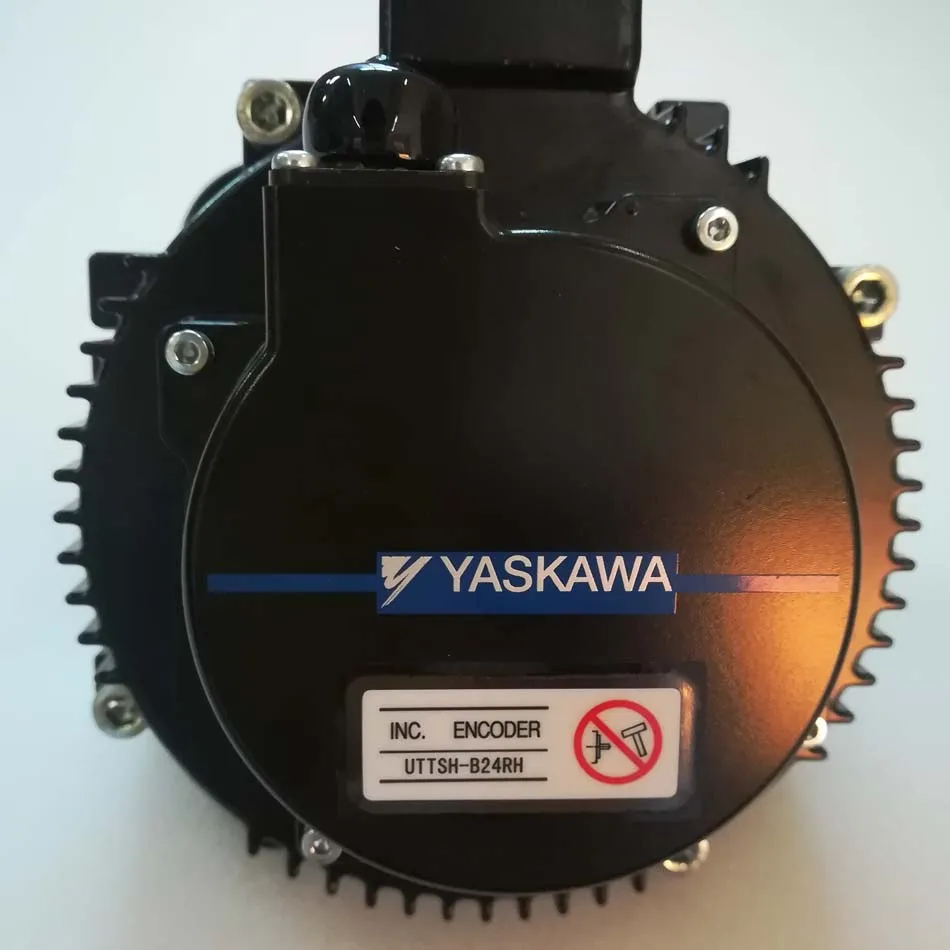

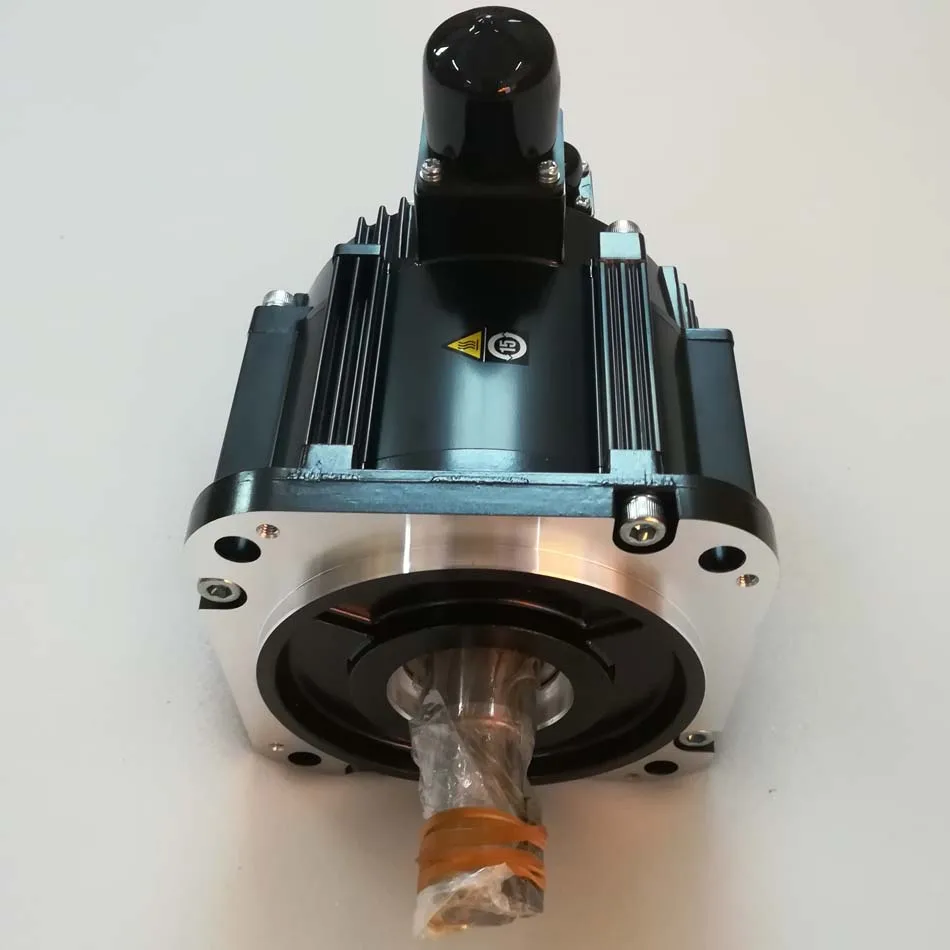

Мотор для практических фотографии

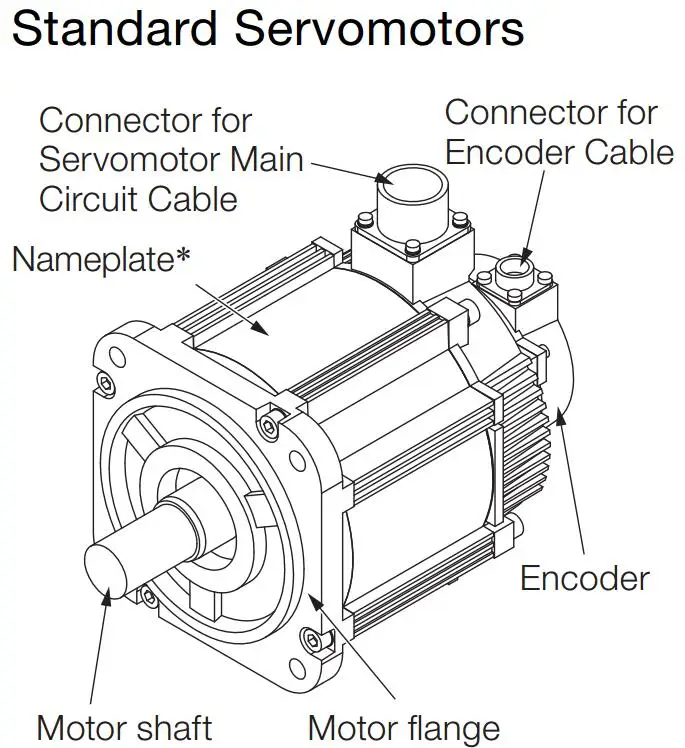

Мотора диаграмма строения

          ^* Означает, что Расположение таблички зависит от mdel и выхода двигателя.

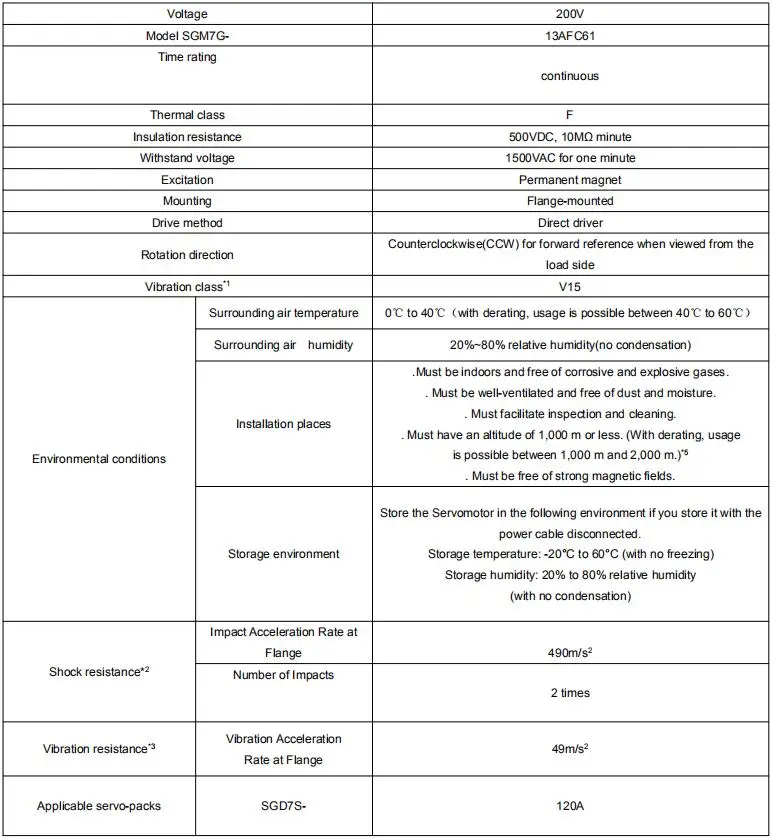

Мотора Технические характеристики

* 1. Класс вибрации V15 означает амплитуду вибрации 15 мкм максимум на сервомоторе без нагрузки при номинальной скорости двигателя.

* 2. Ударопрочность при ударе в вертикальном направлении, когда сервомотор установлен с валом в горизонтальном положении, дана в таблице выше.

* 3. Вертикальные, бок о бок, и виброустойчивость спереди-назад для вибрации в трех направлениях, когда сервомотор установлен с валом в горизонтальном положении, дана в таблице выше. Сила вибрации, которую может выдержать сервомотор, зависит от применения. Всегда проверяем вибрацииСкорость ускорения, которая применяется к сервомотору с фактическим оборудованием.

* 4. Когда температура окружающей среды превышает 40℃, пожалуйста, обратитесь к специальному уведомлению более 40℃.

* 5. Более 1000 м высоты, пожалуйста, обратитесь к специальному уведомлению более 1000 м высоты.

* 6. Если вы используете сервомотор вместе с сервопакетом a & Sigma;-7 Вт, усиление управления может увеличиться не так сильно, как с сервопакетом a & Sigma; -сервопак 7 S и другие характеристики могут быть ниже, чем у сервопака a & Sigma;-сервопак 7 S.

Номинальные значения мотора при трехфазном напряжении питания переменного тока 200 в

* 1. Эти значения предназначены для работы в сочетании с сервопаком при температуре арматуры обмотки 100 °C. Значения для других предметов при 20 °C. Это типичные значения.

* 2. Номинальные крутящие момента-это непрерывные допустимые значения крутящего момента при температуре окружающего воздуха 40 °C с алюминиевым теплоотводом размеров, указанных в таблице.

* 3. Это не относится к отверстию голенища. Технические характеристики защитной конструкции применяются только при использовании специального кабеля.

* 4. Соблюдайте следующие меры предосторожности, если вы используете сервомотор с удерживающим тормозом.

• Удерживающий тормоз не может быть использован для остановки Сервомотора.

• Время, необходимое для сброса тормоза, и время, необходимое для тормоза, зависит от того, какая разрядная цепь

Б/у. Подтвердите, что время задержки работы подходит для фактического оборудования.

• Источник питания 24-VDC не предоставляется Yaskawa.

* 5. Допустимые нагрузки на вал показаны на следующем рисунке. Спроектируйте механическую систему таким образом, чтобы тяга и радиальные нагрузки, приложенные к концу сервомоторного вала во время работы, не превышали значения, указанные в таблице.

Внешние размеры sErvomotorSGM7G-13AFC61 без удерживающий тормоз

Единица измерения: мм

Вал конец Технические характеристики

Единица измерения: мм

2,2 Подробная информация для Yaskawa Servopack SGD7S-120A00A002 с

Аналоговое напряжение/импульсный поезд

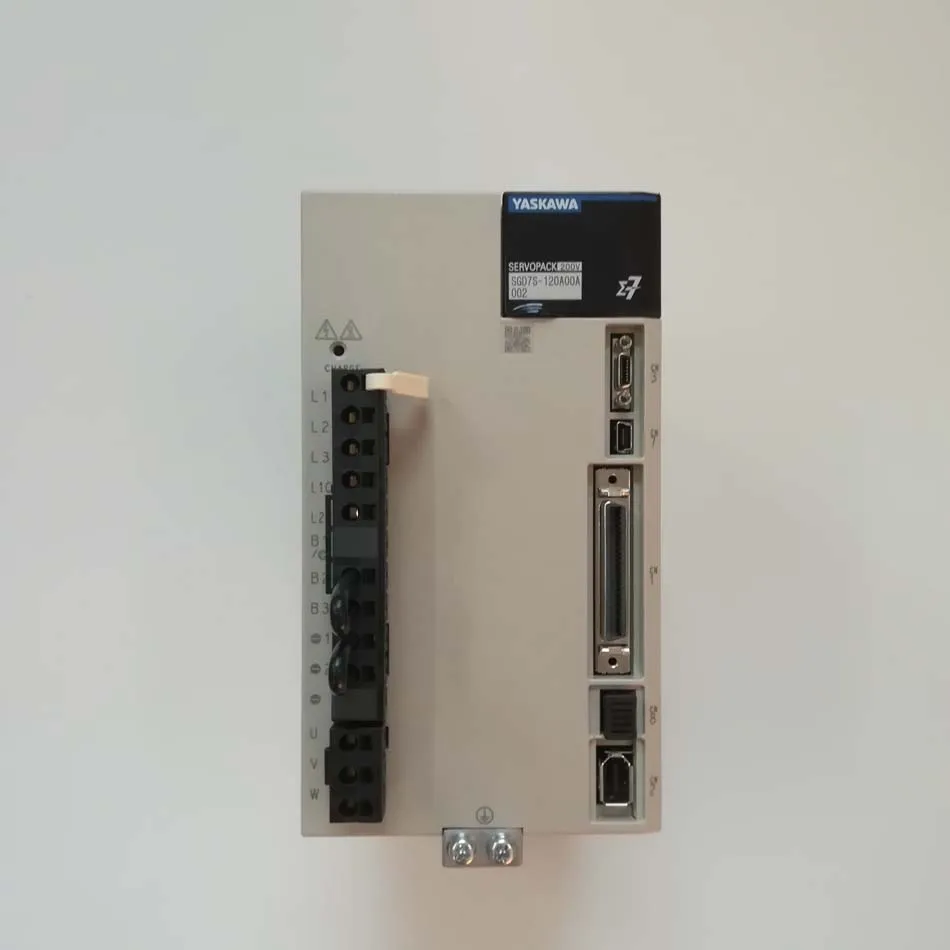

Сэрвопакк практического фотографии

Номинальные значения при трехфазном напряжении питания 220 В переменного тока

^*Означает чистое значение при номинальных нагрузках.

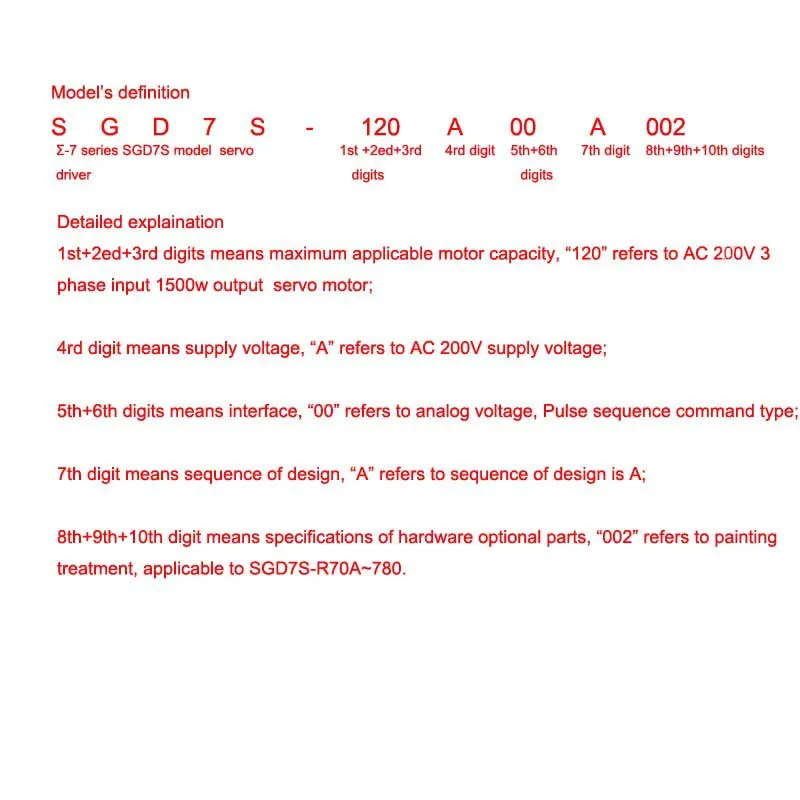

Сэрвопакк SGD7S-120A00A002 техническим условиям

По-прежнему

* 1. Определение к коэффициенту колебания скорости в результате колебаний нагрузки

Колебания скорости = (Скорость без нагрузки-скорость полной нагрузки)/Номинальная скорость x100 %

^{Снижение номинальные значения}

Сэрвопакк, внешние размеры

Кабель двигателя 2,3 и кабель кодировщика

2.3.1 L Тип 15 метров кабель двигателя

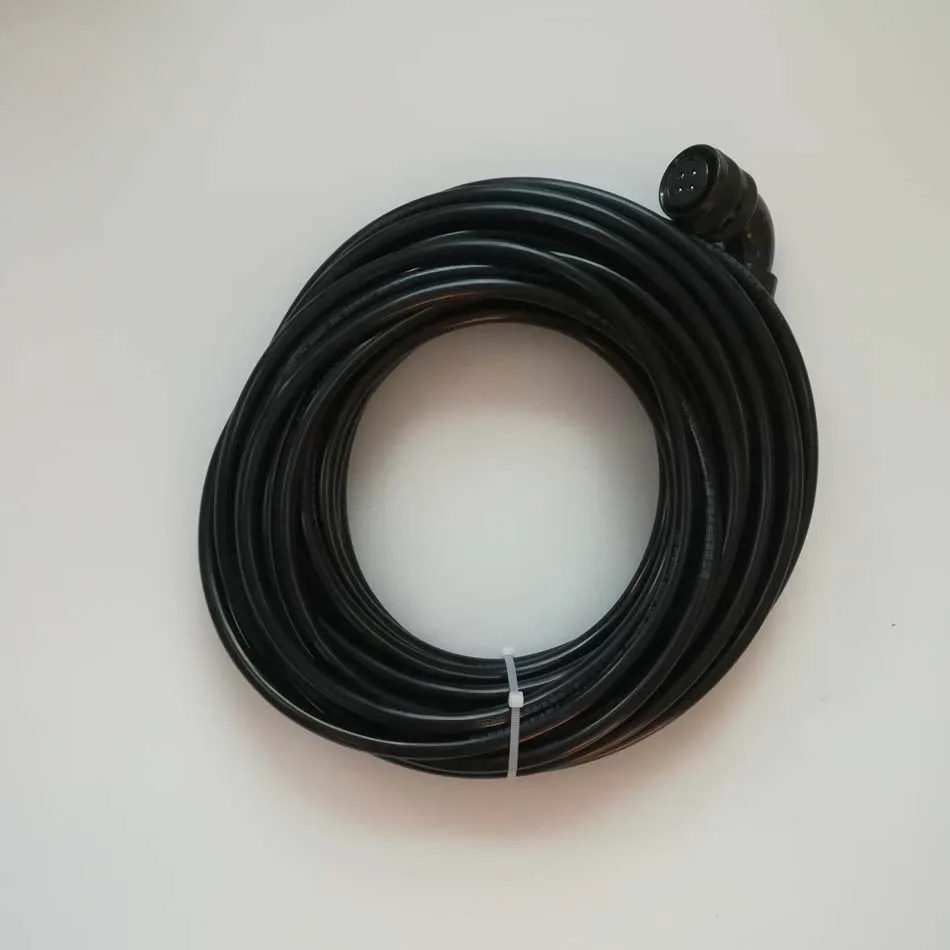

Практическая фотография кабеля двигателя типа L

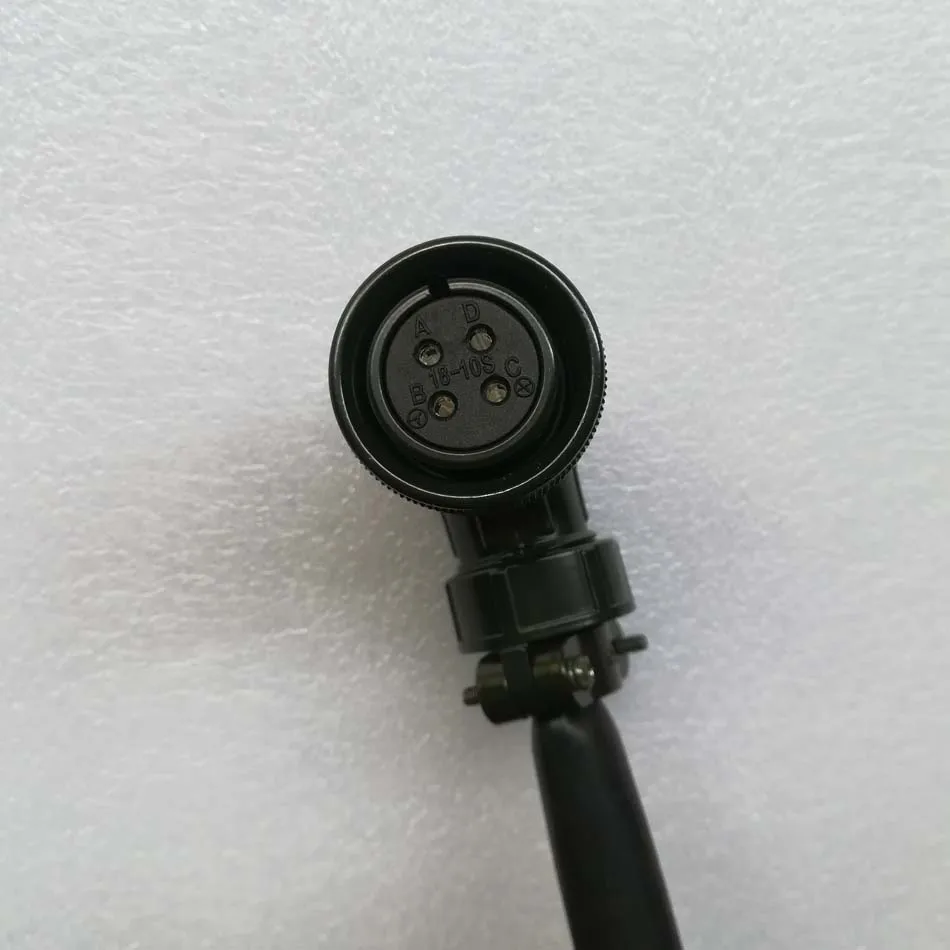

Моторный кабель со стороны двигателя

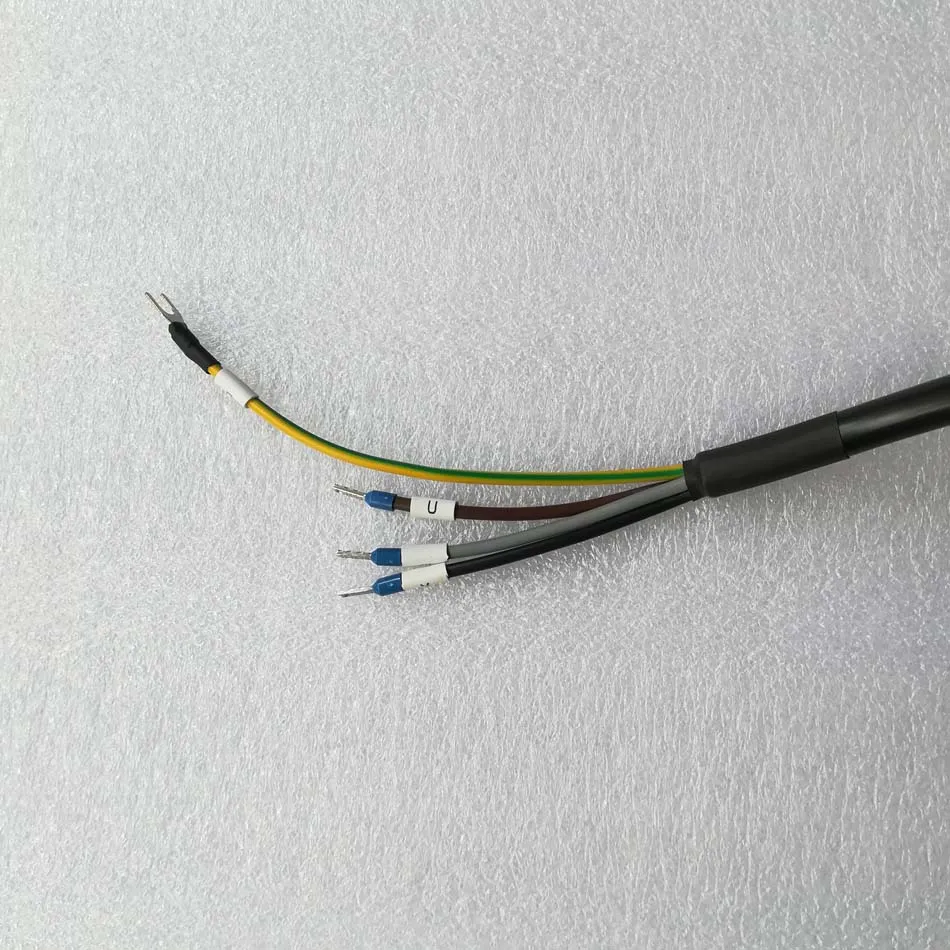

Сервопак кабеля двигателя

2.3.2 15 метров кабель кодировщика

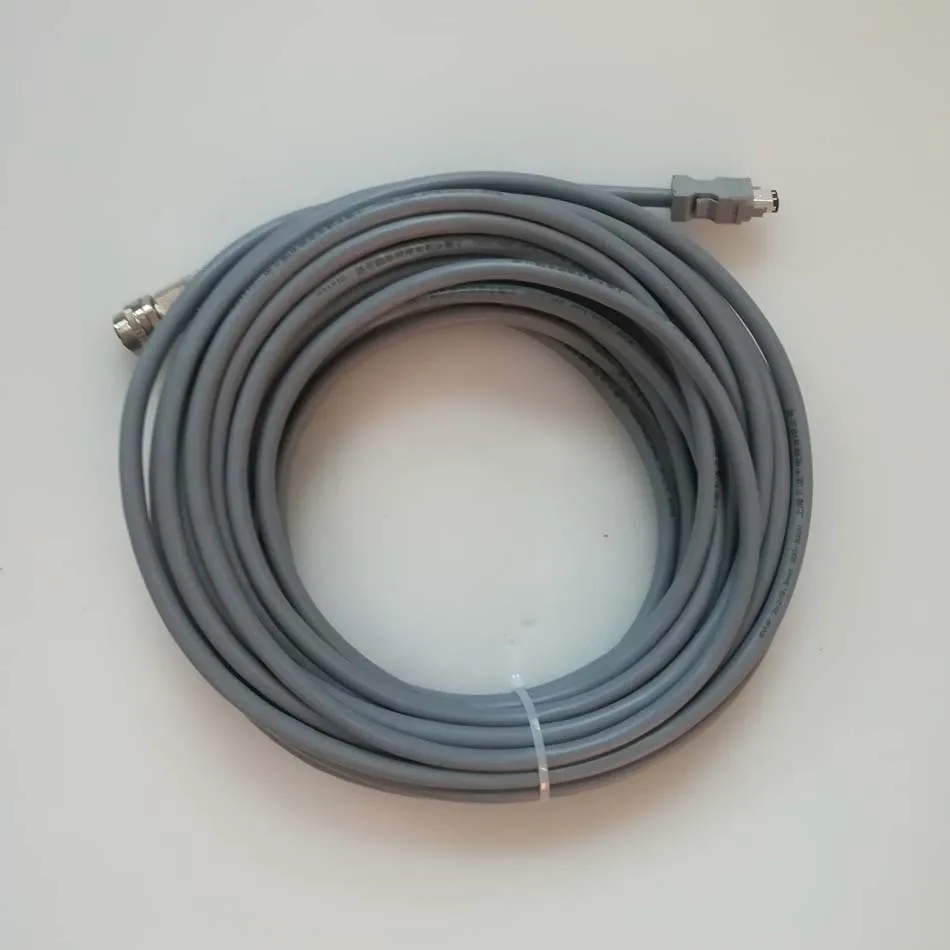

Практическая КАРТИНА кабеля энкодера

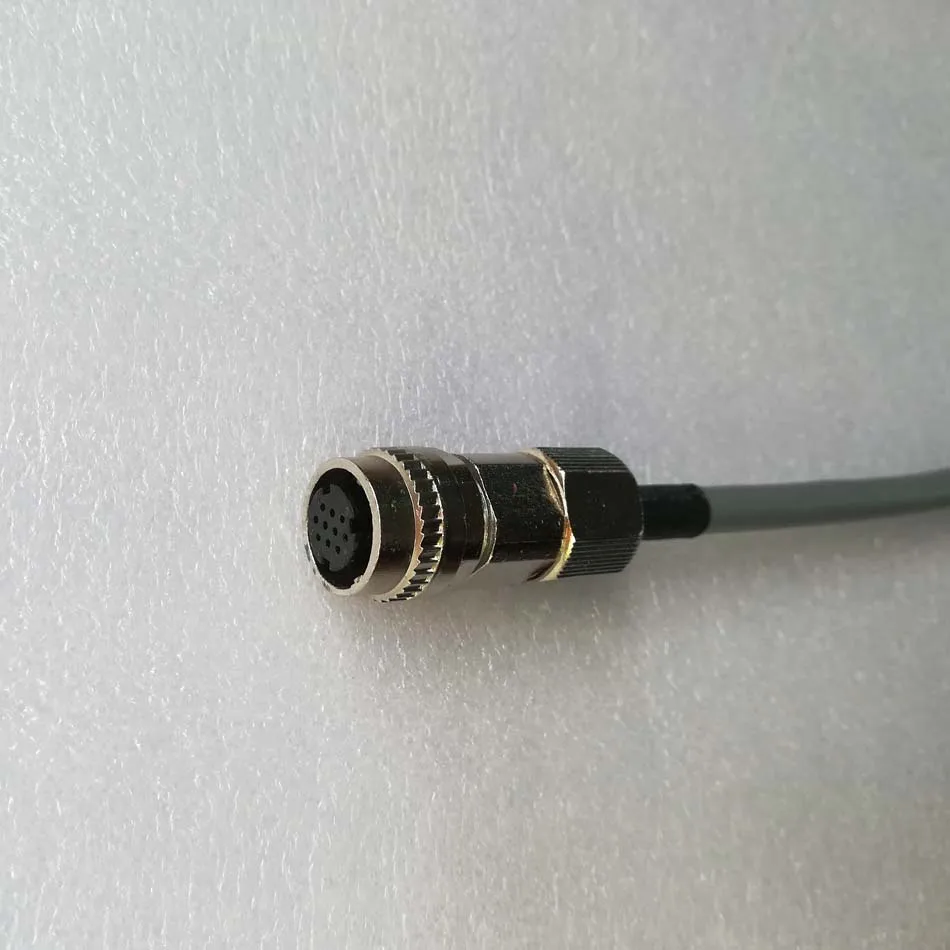

Сторона кодировщика кабеля

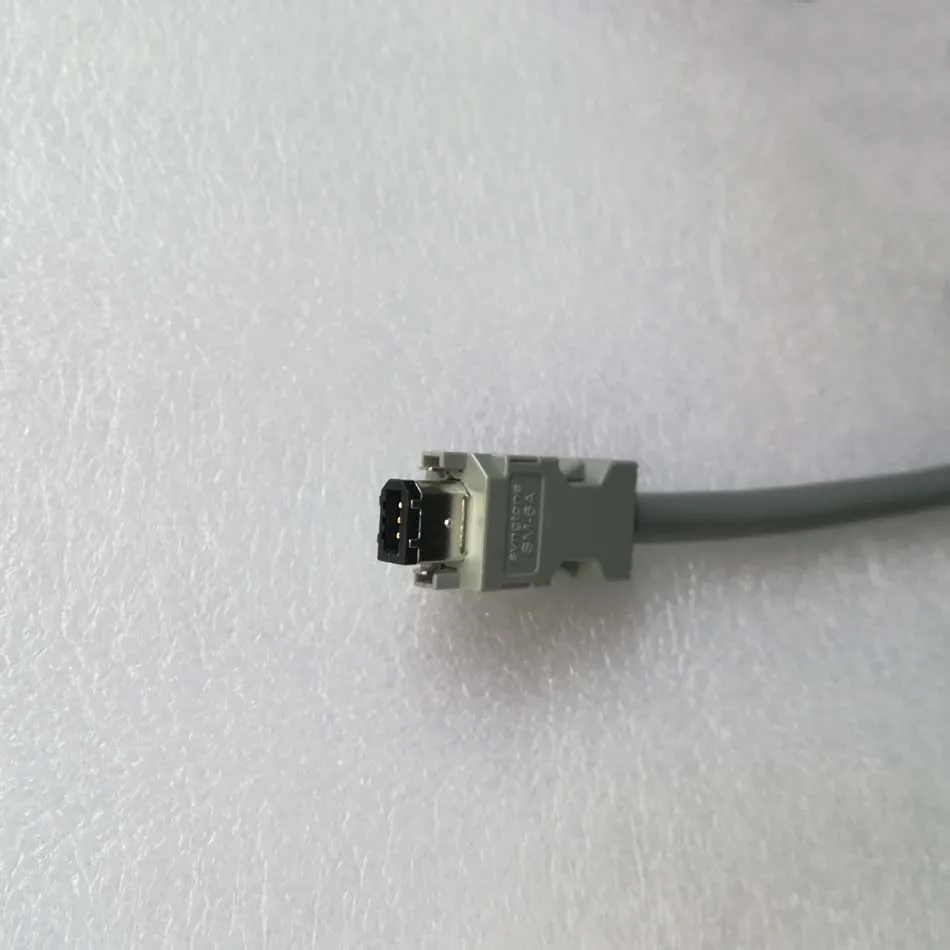

Сторона сервопака кабеля энкодера
