4-осевой ЧПУ Комплект USB Фрезерный контроллер движения карта NEMA 17 23 шаговый

4 оси гравировальный станок Комплект USB CNC Гладкий Степпер контроллер движения карта NEMA 17 23 шаговый двигатель 42 57 драйвер TB6600

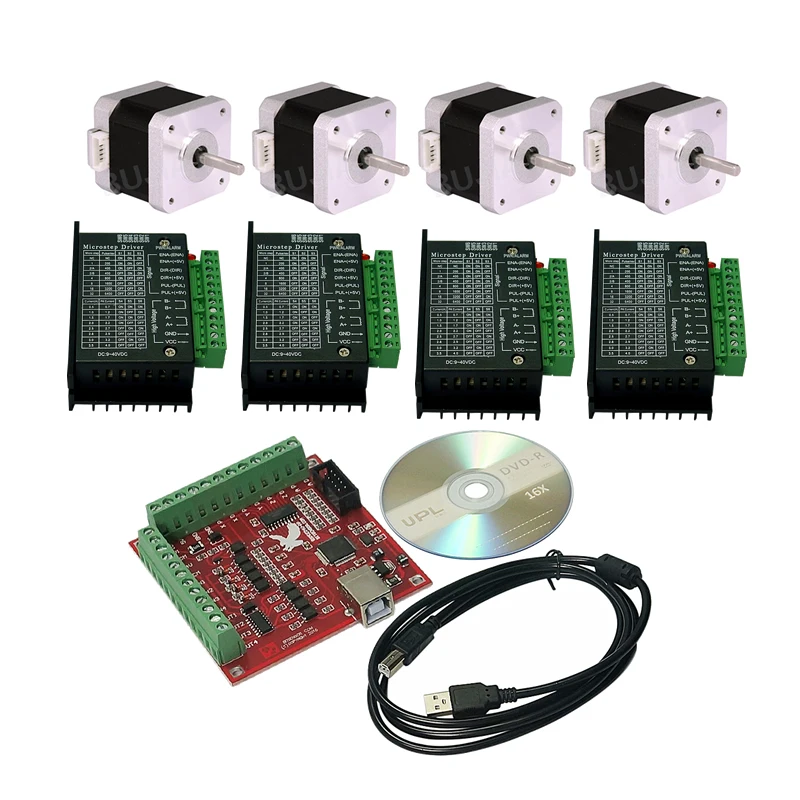

Упаковочный лист

4 шт. шаговый двигатель NEMA 17 (или NEMA 23)

4 шт. Драйвер шагового двигателя TB6600

1 шт. USB CNC контроллер карты

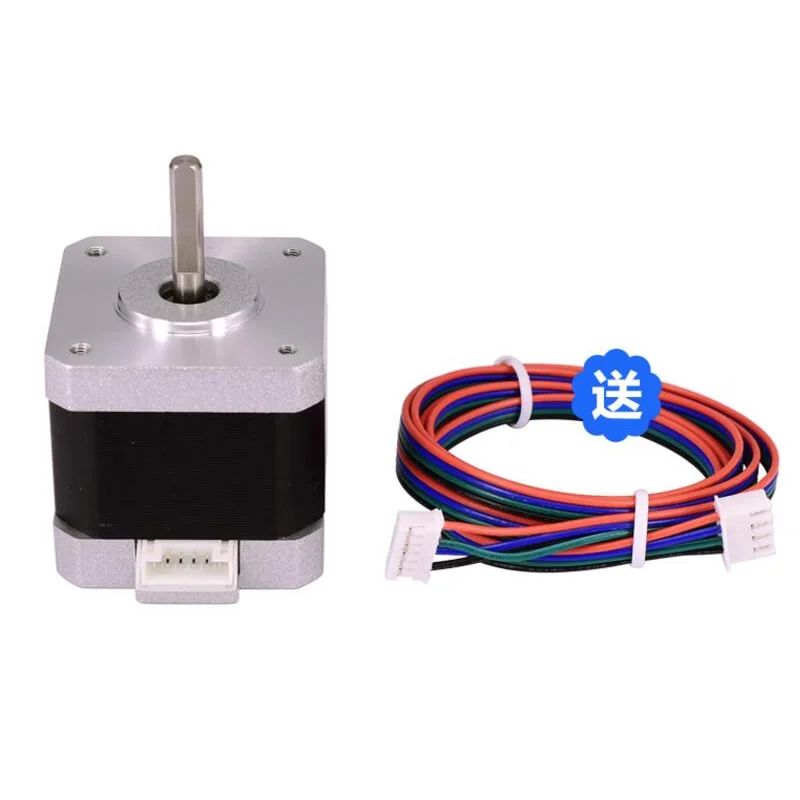

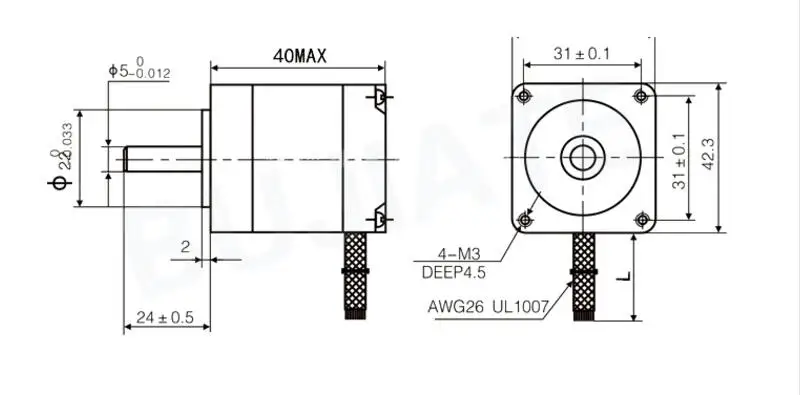

Nema 17 (42 мм) шаговый двигатель

Модель: 42BYGH40

• Сила тока: 1.7A

Выход крутящий момент: 0.45Nm

Длина мотора: 40 мм (ручное измерение, Возможная погрешность)

Длина выходного вала: 23 мм

Диаметр выходного вала: 5 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (схема проводки 42 шага двигателя, Черный A +, зеленый A-, красный B +, синяя линия B-) тип провода штепсельной вилки

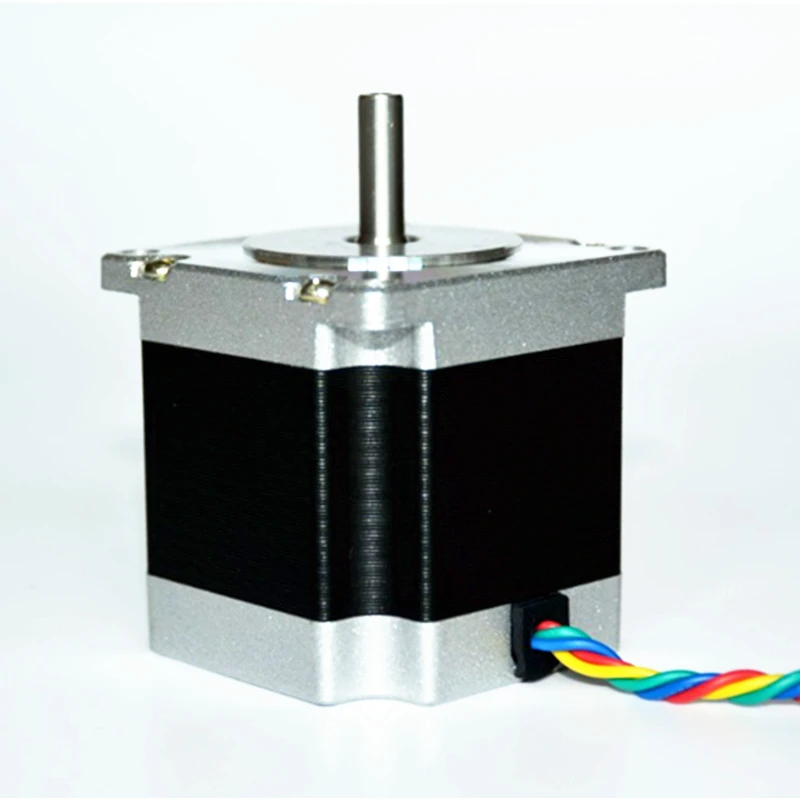

Nema 23 (57 мм) шаговый двигатель

Модель: 57BYGH56

• Сила тока: 3A

Угол поворота: 1,8

Выход крутящий момент: 1.2Nm

Длина мотора: 56 мм (ручное измерение, Возможная погрешность)

Длина выходного вала: 22 мм

Диаметр выходного вала: 8 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B, синий D)

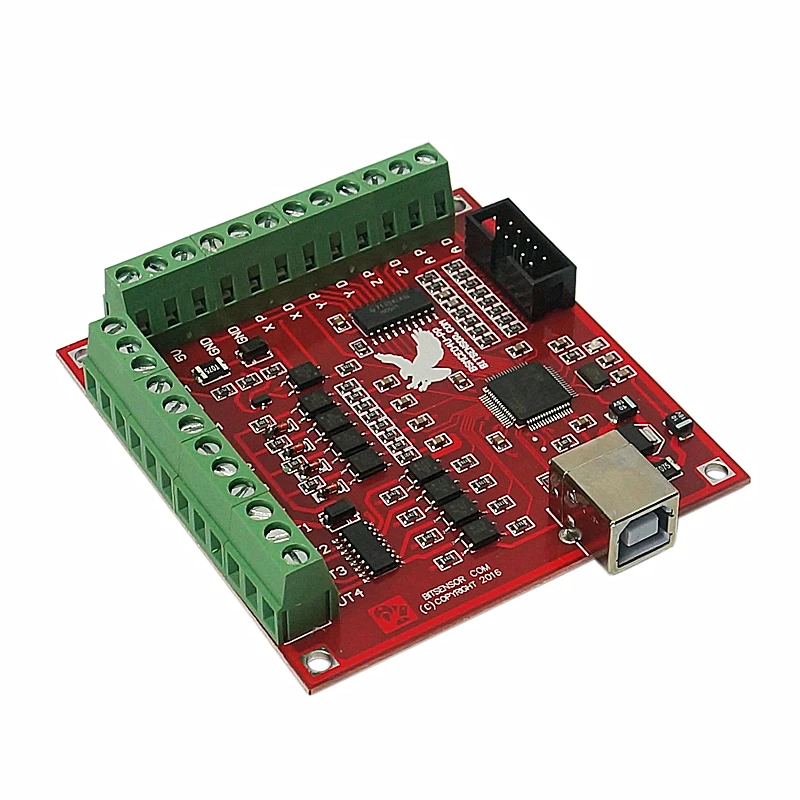

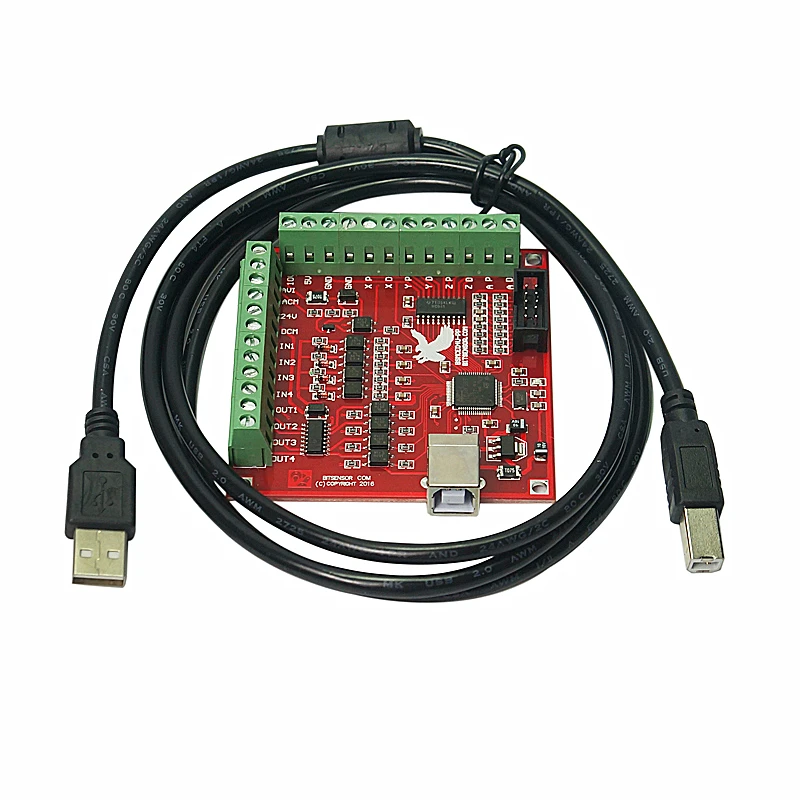

USB CNC Гладкий Степпер контроллер движения карты

Параметры:

1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы

2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;

3. Поддержка автоматического зонда

4. Поддержка аварийного ввода

5. Поддержка концевого выключателя

6. Поддержка подключения электронного маховика

7. Необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта и сделать систему более стабильной

8. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.

9. 4 входы общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, обратно к нулю и другому устройству

10. 4 изолированный выходной интерфейс релейного привода общего назначения, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другим устройством

11. 1 светодиодный статус, укажите Статус подключения на плате

Размеры: 8x7.7 см/3.15x3.03inch

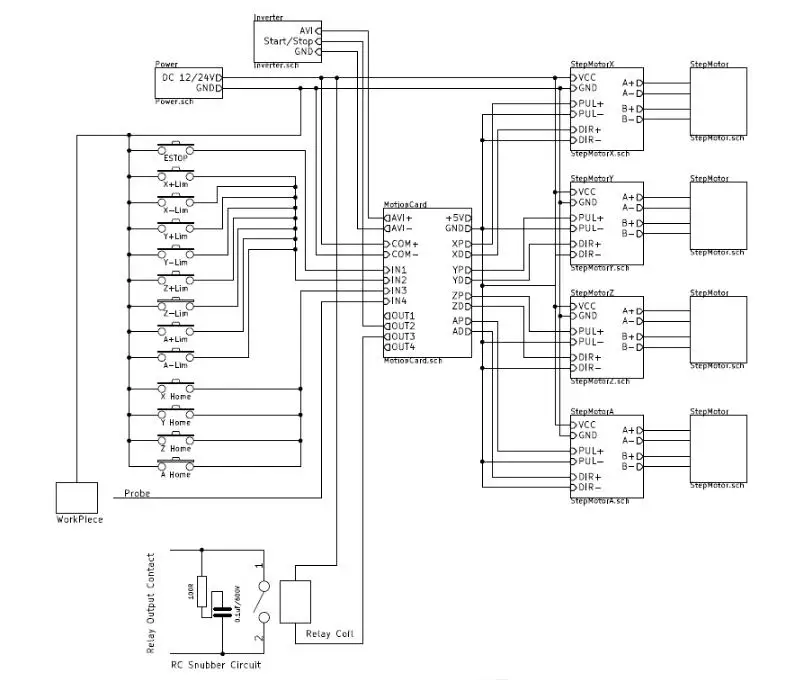

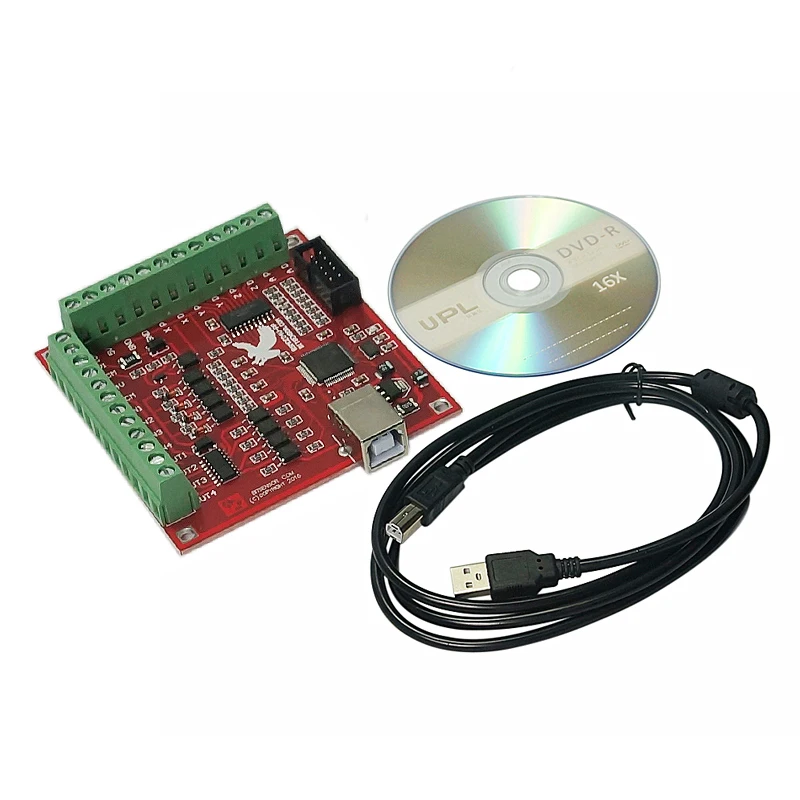

Посылка включает в себя:

1 x карта контроллера USB CNC

USB кабель (1 шт.);

CD-диск-1 шт.

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

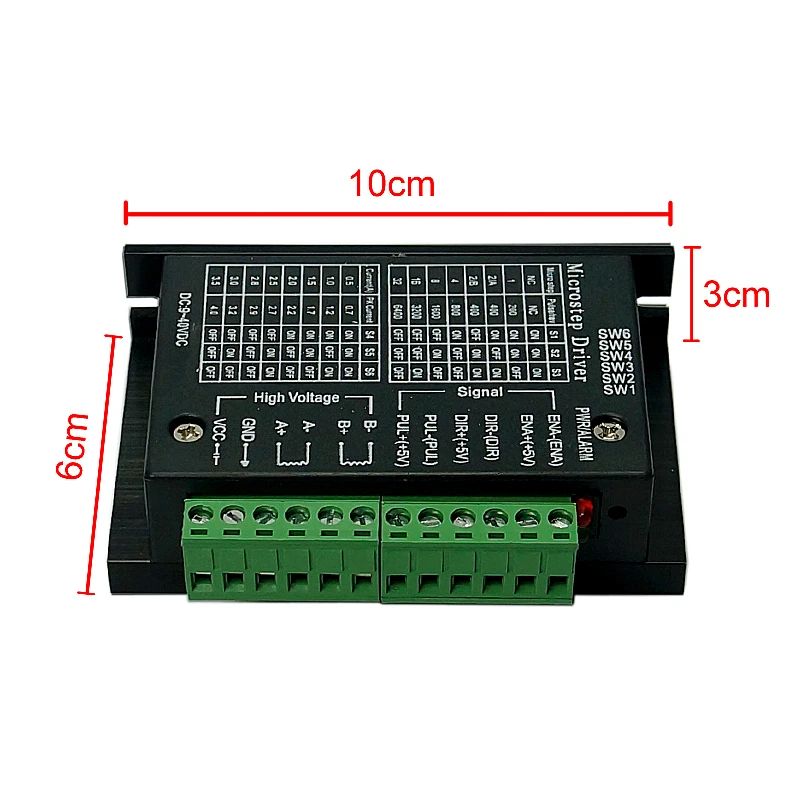

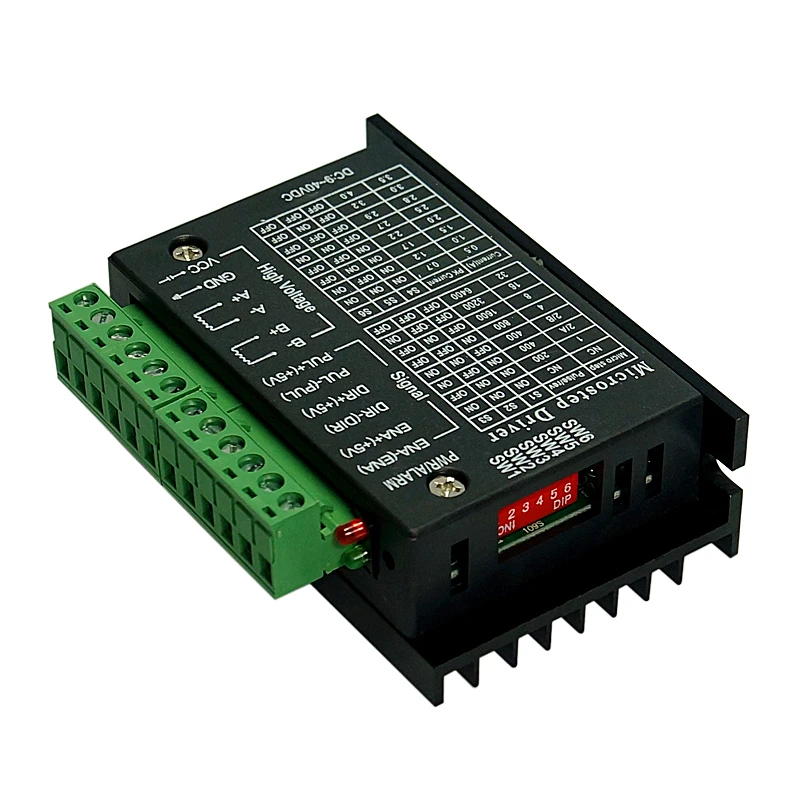

TB6600 Драйвер шагового двигателя

Технические характеристики:

Этот диск является обновленной версией TB6600, пробой роста до 32 сегментов, для целей высокой сегментации. Применимый шаговый двигатель: 42,57,86 типе 2-фазный 4 фазы (4-проводной 6 провод линия 8)

Особенности:

1, 9V-42V DC источник питания;

2. Биполярный поток с h-мостом, управляемый постоянной фазой;

3, максимальный выходной ток 4.0A восемь опционально;

4, до 32 сегментов шести видов подрежимов;

5. Входной сигнал имеет высокоскоростную оптическую изоляцию;

6, Стандартный Общий анодный одиночный импульсный интерфейс;

7, автономная функция удержания;

8, полузакрытое шасси может вместить более требовательную окружающую среду;

9. Обеспечивает энергетическую полуавтоматическую функцию блокировки тока;

10, встроенная термозащита и защита от перегрузки по току.

Фотографии товара

Нема 17 (Национальная ассоциация владельцев электротехнических предприятий)

Nema 23
