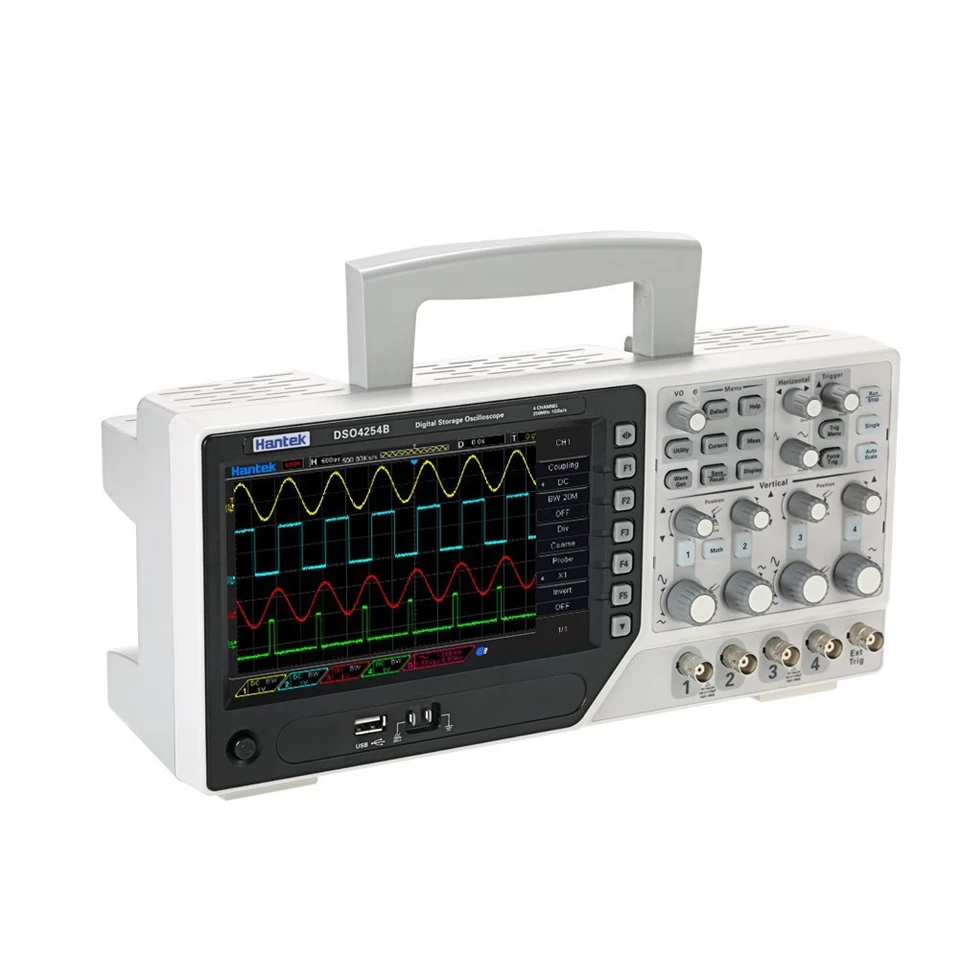

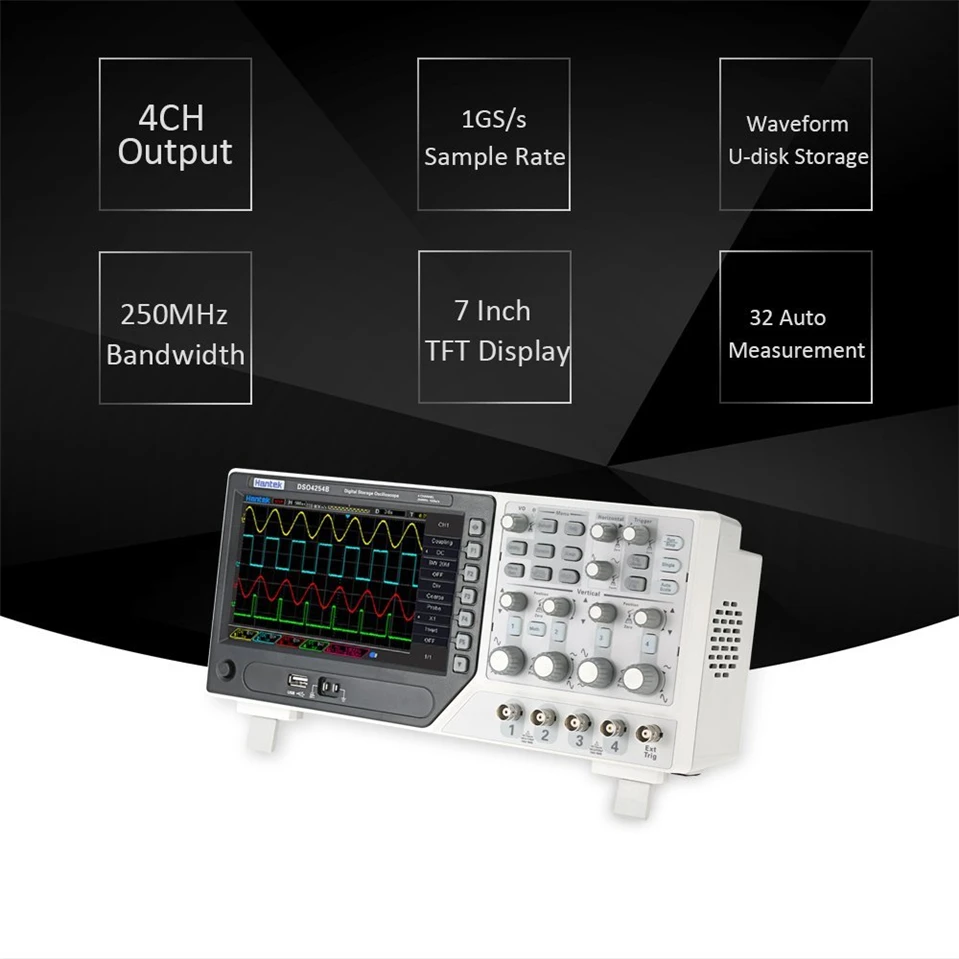

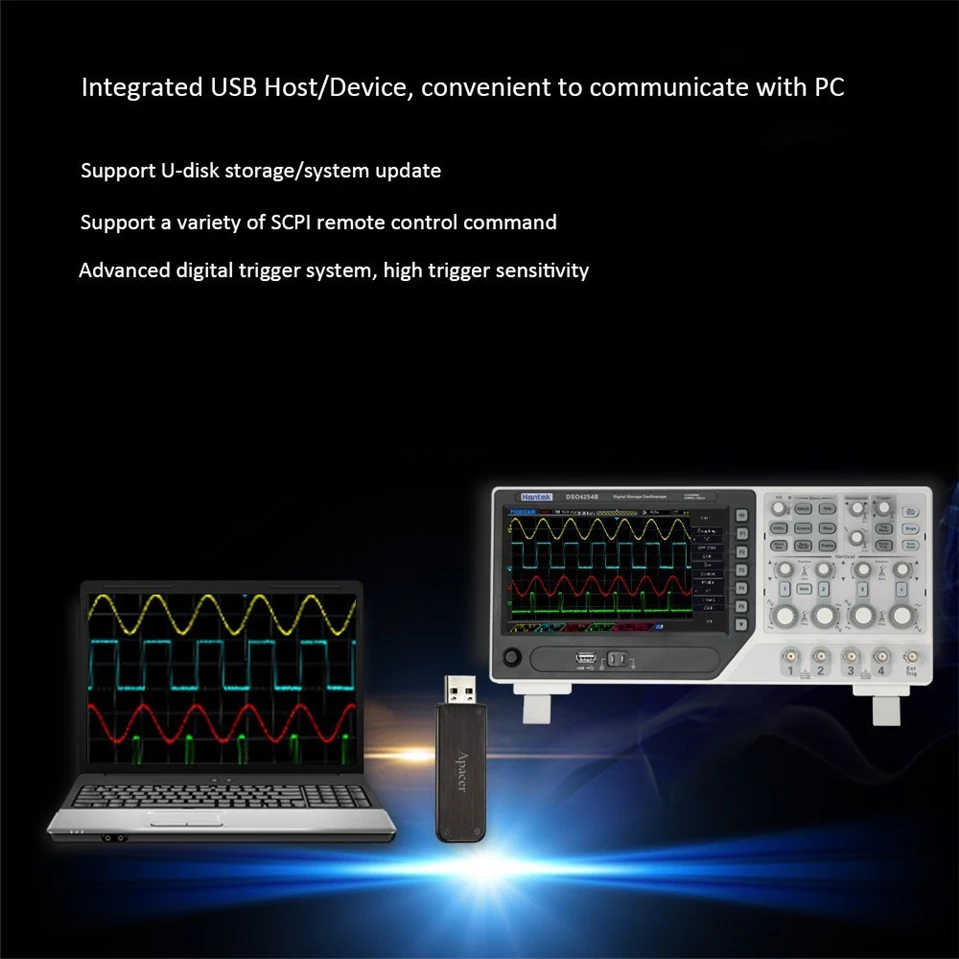

Модель

DSO4254B

DSO4204B

DSO4104B

DSO4084B

Полоса пропускания

250 МГц

200 МГц

100 МГц

80 МГц

Горизонтальный

Диапазон скорости образца

1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

Максимум 64K образцов на один канал;

Максимум 32K образцов на двухканальный (4K, 32K опционально)

Диапазон сек/Див

2ns/div ~ 100s/div

1, 2, 5 последовательностей

Частота образцов и

± 50ppm

Точность измерения времени Delta

Одиночный, нормальный режим

± (1 интервал образца + 100ppm × Чтение + 0.6ns)
> 16 средних значений

± (1 интервал образца + 100ppm × Чтение + 0.4ns)
Интервал образца = s/div ÷ 200

Вертикальный

AD конвертер

8-бит,
Каждый канал отбирается одновременно

Диапазон Вольт/Див

500 мкВ/див до 10 В/Див на входе BNC

Диапазон положения

500 мкВ/див ~ 20 мВ/див, ± 400 мВ

50 мВ/див ~ 200 мВ/див, ± 2 в

500mV/div ~ 2V/div, ± 40V

5V/div ~ 10V/div, ± с алюминиевой крышкой, 50В

Выбираемый аналоговый лимит полосы пропускания, типичный

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Время подъема на BNC, типичный

DSO4254B

DSO4204B

DSO4104B

DSO4084B

<1.4ns

≤ 1,8 нс

<3.5ns

≤ 4,4 нс

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/Див

± 4% для нормального или среднего режима приобретения, 5мв/див до 500 мкВ/Див

Примечание: При использовании зонда 1X пропускная способность уменьшается до 6 МГц.

Приобретение

Режимы приобретения

Нормальный, пиковый, средний и HR

Коэффициент приобретения, типичный

До 2000 сигналов в секунду на канал (нормальный режим приема, без измерения)

Одиночная последовательность

Режим приобретения

Время остановки приобретения

Нормальное, пиковое Обнаружение

После одновременного приобретения на всех каналах

Среднее

После одновременного приобретения N на всех каналах, N может быть установлен на 4, 8, 16, 32, 64 или 128

Триггер

Режим

Авто, нормальный

Уровень

CH1 ~ CH4

± 4 деления от центра экрана

EXT

0 ~ 3,3 В

Диапазон Holdoff

20NS ~ 10s

Точность уровня срабатывания

CH1 ~ CH4

0.2div × Вольт/div в пределах ± 4 делений от центра экрана

EXT

± (6% настроек + 40мв)

Триггер кромки

Наклон

Рост, падение, рост и падение

Источник

CH1 ~ CH4/EXT

Ширина импульса

Полярность

Положительный, отрицательный

Состояние (когда)

<, >, ≠, =

Источник

CH1 ~ CH4

Диапазон ширины

8ns ~ 10s

Разрешение

8ns

Триггер видео

Стандарт сигнала

NTSC, PAL

Источник

CH1 ~ CH4

Синхронизация

ScanLine, LinrNum, OddField, EvenField и AllField

Спусковой механизм

Наклон

Рост, падение

Состояние (когда)

<, >, ≠, =

Источник

CH1 ~ CH4

Диапазон времени

8ns ~ 10s

Разрешение

8ns

Триггер сверхурочной работы

Источник

CH1 ~ CH4

Полярность

Положительный, отрицательный

Диапазон времени

8ns ~ 10s

Разрешение

8ns

Триггер окна

Источник

CH1 ~ CH4

Триггер с узором

Узор

0: нижний уровень; 1: высокий уровень;

Уровень

CH1 ~ CH4

Интервальный триггер

Наклон

Рост, падение

Состояние (когда)

<, >, ≠, =

Источник

CH1 ~ CH4

Диапазон времени

8ns ~ 10s

Разрешение

8ns

Под усилителем

Полярность

Положительный, отрицательный

Состояние (когда)

<, >, ≠, =

Источник

CH1 ~ CH4

Диапазон времени

8ns ~ 10s

Разрешение

8ns

Триггер UART

Состояние (когда)

Запуск, остановка, данные, ошибка паритета, ошибка COM

Источник (RX/TX)

CH1 ~ CH4

Формат данных

Шестигранный

Состояние (когда)

<, >, ≠, =

Длина данных

1 байт

Длина данных

5 бит, 6 бит, 7 бит, 8 бит

Проверка четности

Нет, нечетный, даже

Уровень холостого хода

Высокий, низкий

Скорость передачи данных (выбирается)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с

Скорость передачи данных (на заказ)

300bit/s ~ 334000bit/s

LIN триггер

Состояние (когда)

Интервальное поле, поле синхронизации, поле Id, ошибка синхронизации Id, идентификатор, идентификатор и данные

Источник

CH1 ~ CH4

Формат данных

Шестигранный

Скорость передачи данных (выбирается)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с

Скорость передачи данных (на заказ)

300bit/s ~ 334000bit/s

Смогите триггера

Состояние (когда)

Запуск бит, удаленная рама, идентификатор кадра данных, идентификатор кадра, идентификатор DataFrame A, ошибка кадра, все ошибки, ошибка Ack, перегрузка кадров

Источник

CH1 ~ CH4

Формат данных

Шестигранный

Скорость передачи данных (выбирается)

10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000

Скорость передачи данных (на заказ)

5 кбит/с ~ 1 Мбит/с

Триггер SPI

Источник (CS/CLK/Data)

CH1 ~ CH4

Формат данных

Шестигранный

Длина данных

4, 8, 16, 24, 32

Триггер IIC

Источник (SDA/SCL)

CH1 ~ CH4

Формат данных

Шестигранный

Индекс данных

0 ~ 7

Когда (состояние)

Запуск, остановка, отсутствие Ack, адрес, данные, перезагрузка

Входы

Входное соединение

DC, AC или GND

Входное сопротивление, DC соединено

20пФ ± 3 пФ, 1мом ± 2%

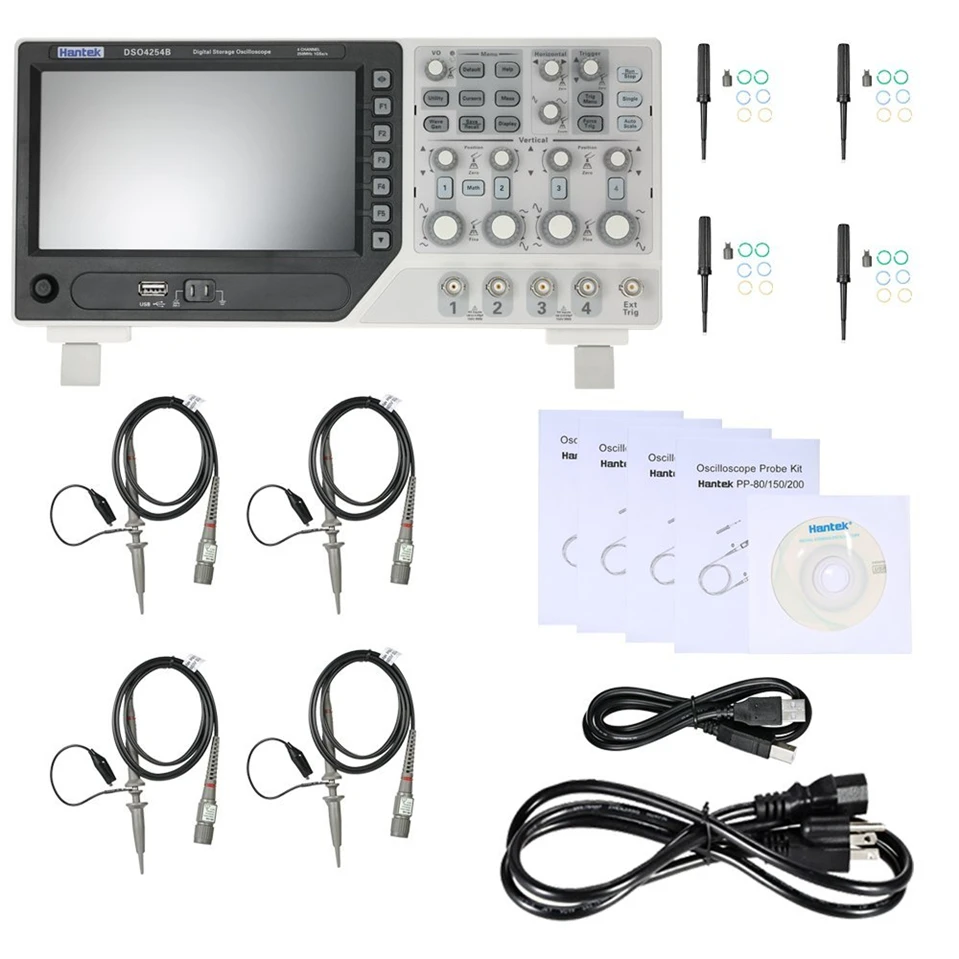

Затухание зонда

1X, 10X

Поддерживаемые факторы затухания зонда

1X, 10X, 100X, 1000X

Категория перенапряжения

300V CAT II

Максимальное входное напряжение

300VRMS (10X)

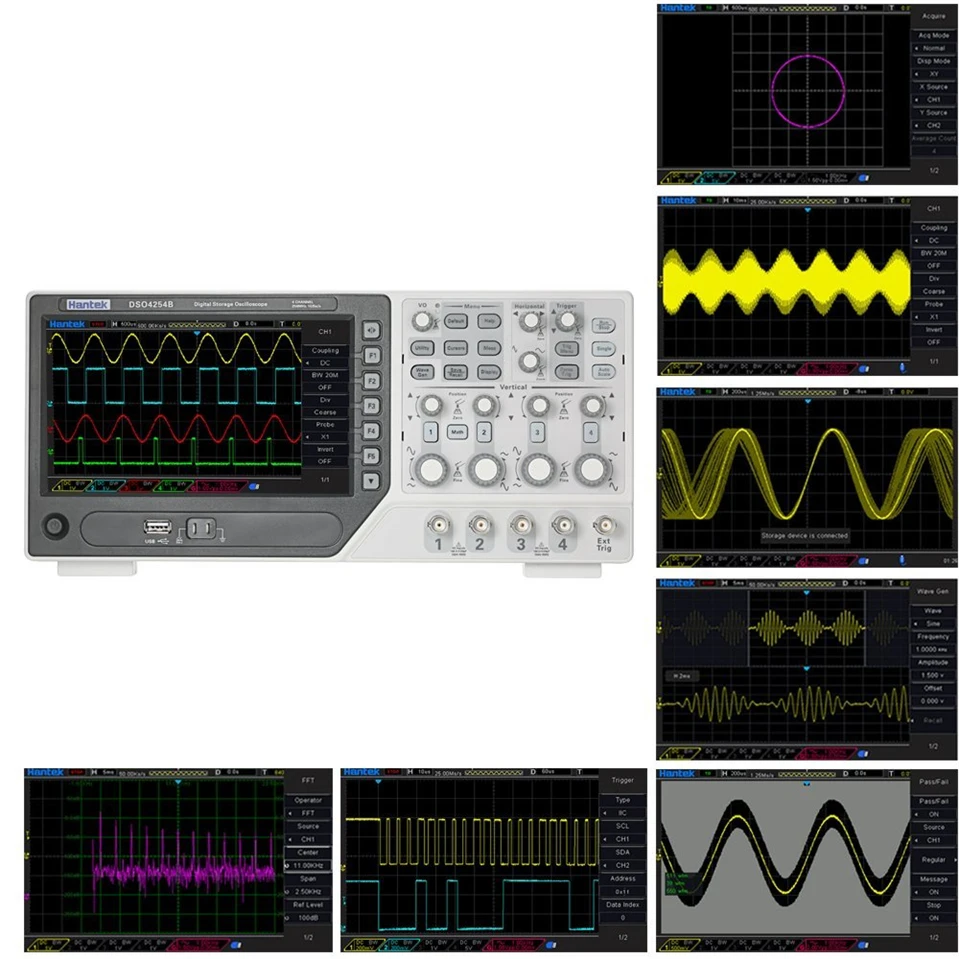

Измерения

Курсоры

Разница напряжения между курсорами: △в

Автоматические измерения

Частота, период, средний, Pk-Pk, RMS, periodms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, вамп, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, B Width, FRR, FFF, FRF, fr, LRR, LRF, LFR и LFF

Общие характеристики

Дисплей

Тип дисплея

7 дюймов 64K цветной TFT (диагональный жидкий кристалл)

Разрешение дисплея

800 горизонтальных 480 вертикальных пикселей

Контрастность дисплея

Регулируемый

Выход компенсатора зонда

Выходное напряжение, типичный

Около 2Vpp в ≥ 1MΩ нагрузки

Частота, типичная

1 кГц

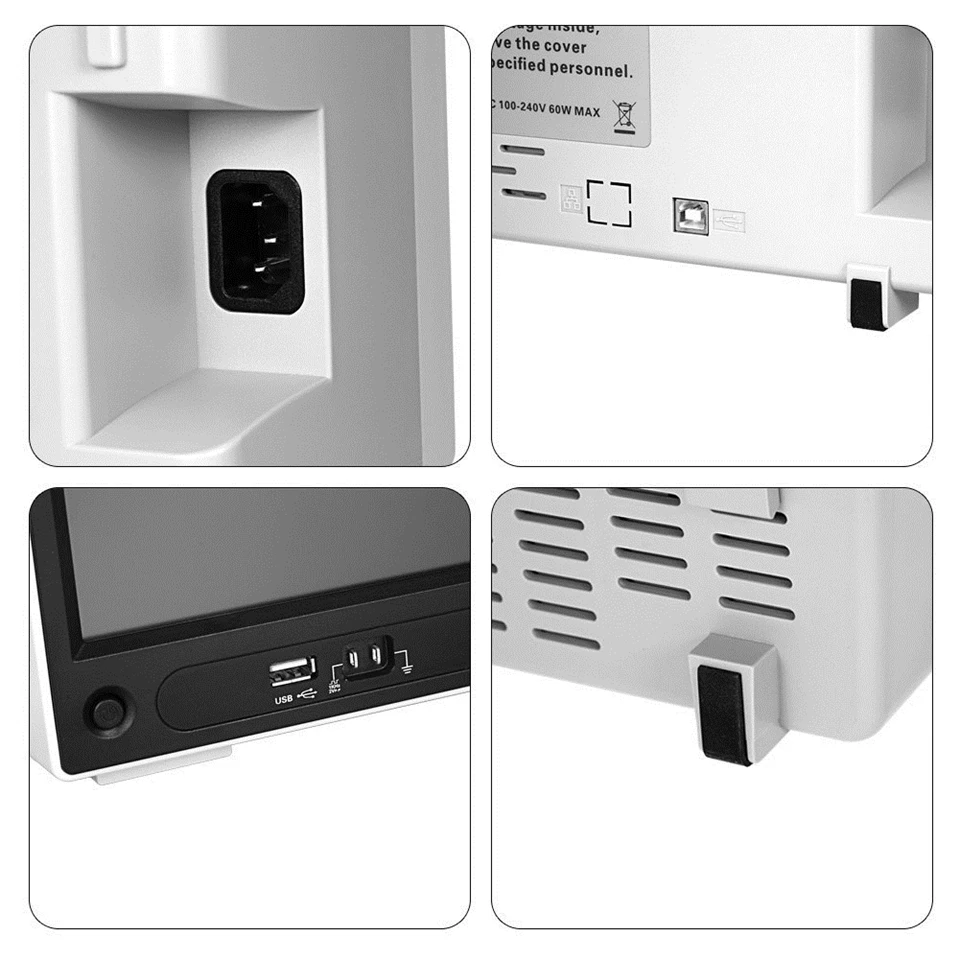

Источник питания

Напряжение питания

100-120VACRMS(± 10%),45 Гц до 440 Гц, CATⅡ
120-240VACRMS(± 10%),45 Гц до 66 Гц, CATⅡ

Энергопотребление

<30 Вт

Предохранитель

T,3.15A,250V,5x20mm

Экологический

Рабочая температура

0 ~ 50 °C (32 ~ 122 °F)

Температура хранения

-40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность

≤ + 104 ℉(≤ + 40 °C): ≤ 90% относительной влажности

106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% относительная влажность

Метод охлаждения

Конвекция

Высота

Операционная и неоперационная

3000 м (10000 футов)

Случайные вибрации

0,31g (среднеквадратичное значение от 50 Гц до 500 Гц,

10 минут на каждой оси

Не работает

2,46 ГРМ от 5 Гц до 500 Гц

10 минут на каждой оси

Механический шок

Операционная система

50 г, 11 мс, полусинус

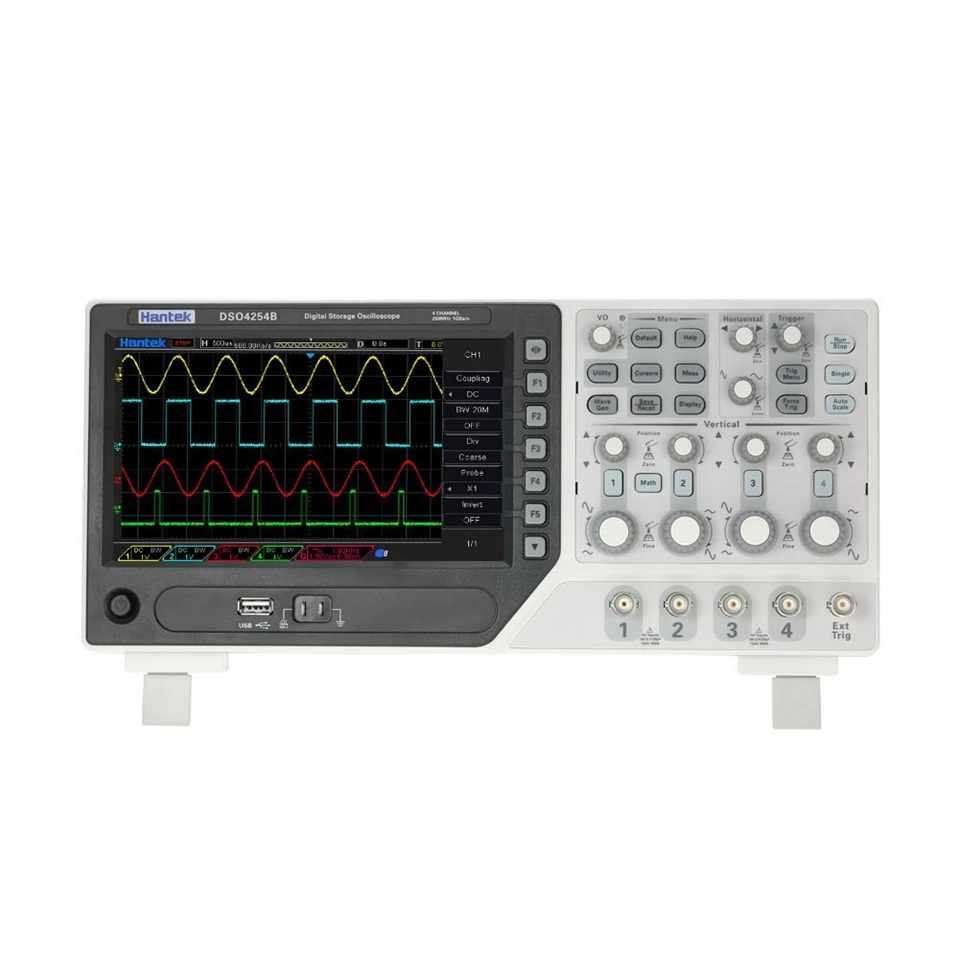

Механический

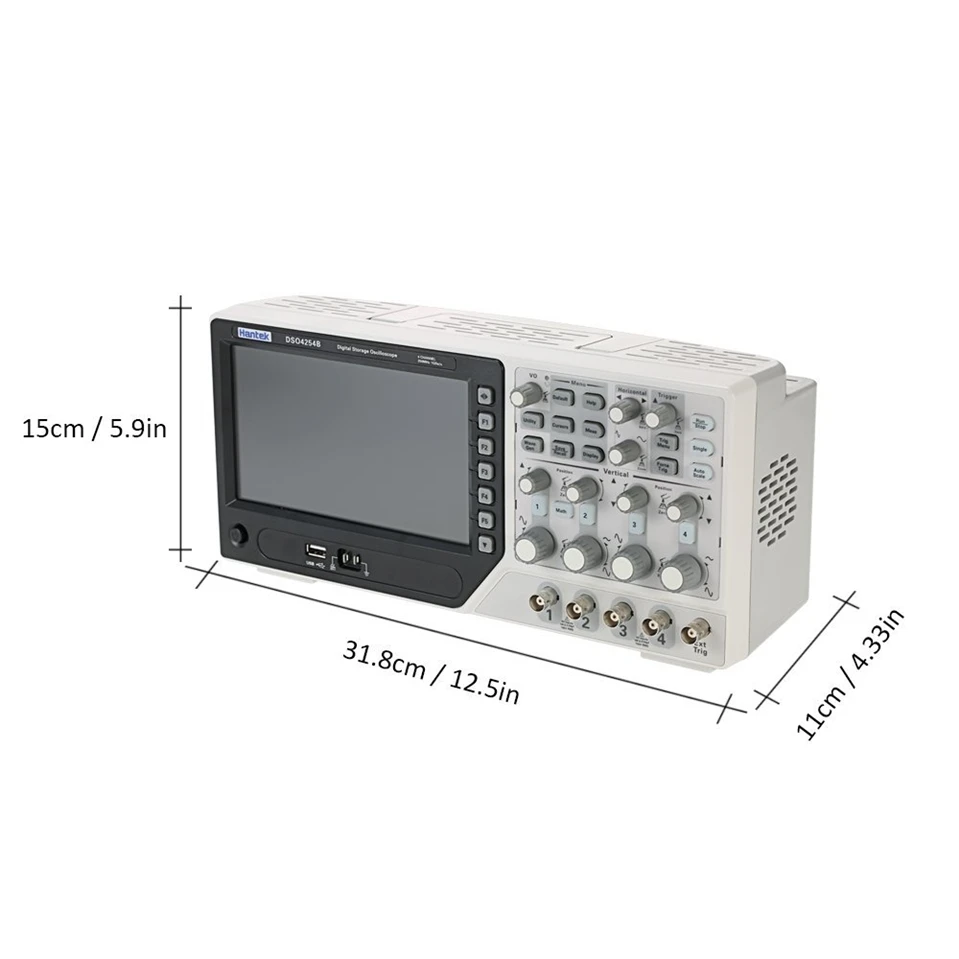

Размеры

318x110x150 мм (Д x Ш x В)

Вес

2900 г
