SDI M.2 захвата карты SD/HD/3G 4 канала видео эко Quad SDI|Карты видео- и ТВ-тюнеров| |

• Windows 7/8/8.1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)

• Ubuntu 12,04/14,04/16,04/17,04/17,10 (x86 & x64)

• CentOS 6,5/7 (x86 & x64)

• Fedora 25/26/27 (x86 & x64)

• Красная шапка, 6,5 и более поздних версий (x86 и x64)

• Другие ОС Linux с версией ядра 2.6.35 и выше

• Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)

• Ubuntu 12,04/14,04/16,04 (x86 & x64)

• Ubuntu 17,04/17,10 (x64)

• CentOS 6,5/7,2 (x86 & x64)

• Fedora 25/26 (x64)

• Красная шапка, 6,5 (x86 и x64)

• DirectShow

• Направляющие

• Wave API/DirectSound/WASAPI

• V4L2

• ALSA

VLC

VirtualDub

OBS

XSplit

VMix

VidBlaster

Передача данных

Microsoft Media Encoder

Adobe Flash Media Encoder

Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

• SD/HD/3G SDI

M.2 2280 тип M (PCIe Gen2 x4)

Поддержка разрешения входного видео до 2048 × 1080 пикселей

Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для HD сигналов

Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS

Поддержка режима 2K (2048 × 1080)

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка глубины цвета 10/12 бит

Поддержка извлечения идентификатора полезной нагрузки SMPTE 352

Поддержка до 8 (моно) аудио каналов на 48 кГц

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен

• YCbCr 4:2:2 10-битная 1080p 50/59.94/60: захватили как 1080i 50/59.94/60

• YCbCr 4:4:4 10-битная: захватили как 4:2:2

• RGB 4:4:4: R/B

Поддержка разрешения выходного изображения до 2048 × 1080 пикселей

Поддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe. Для разрешения 1280 × 1024 и выше, фактическая частота кадров может быть ограничена встроенной аппаратной обработкой видео pixel clock. Например, максимальная частота кадров в разрешении 1920 × 1080 может достигать 80 кадров в секунду.)

Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12

Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY

Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32

Больше форматов захвата поддерживаются через Magewell capture SDK для DirectKS

Трубопроводы для обработки видео с пропускной способностью ~ 180 мпикселей/с

8-битный 4:4:4 обработки видео

Видеосъемка

Масштабирование видео

• Плетение

• Топ из смеси и низа

• Только верхнее поле

• Только нижнее поле

• Автоматический или ручной выбор входного соотношения сторон

• Автоматический или ручной выбор соотношения сторон захвата

• Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

• Автоматический или ручной выбор входного цветового формата и диапазона квантования

• Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности

• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

• Поддержка ограниченного или полного диапазона квантования

• Поддержка ограниченного, полного и «расширенного диапазона» насыщенности

Конвертация частоты видео кадра

Поддержка нескольких карт, подключенных к одной системе

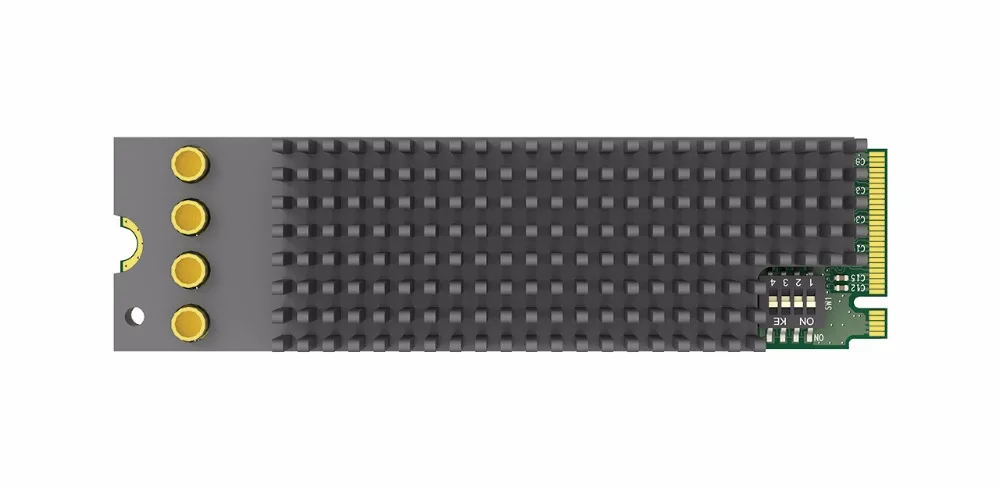

Встроенный dip-переключатель для установки номера карты с 16 позициями

Дерево устройств системы будет отображать «01: Eco Capture Quad SDI M.2», когда dip-переключатель установлен на 0001 и так далее

Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается переключателем dip)

Неограниченный поток захвата для любого входного канала, но потоки захвата должны быть в том же формате захвата.

Аппаратные часы с высоким разрешением 100ns

Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами

Аппаратные часы можно синхронизировать через карты (через SDK)

~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2.x

~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1.x

Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

Поддержка чипсетов видеоадаптера DirectGMA для AMD

Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

Magewell Capture SDK для DirectShow для легкой интеграции (Windows)

Magewell Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Все варианты могут управляться тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства

Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Несколько карт в одной системе можно модернизировать одновременно

Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии.

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

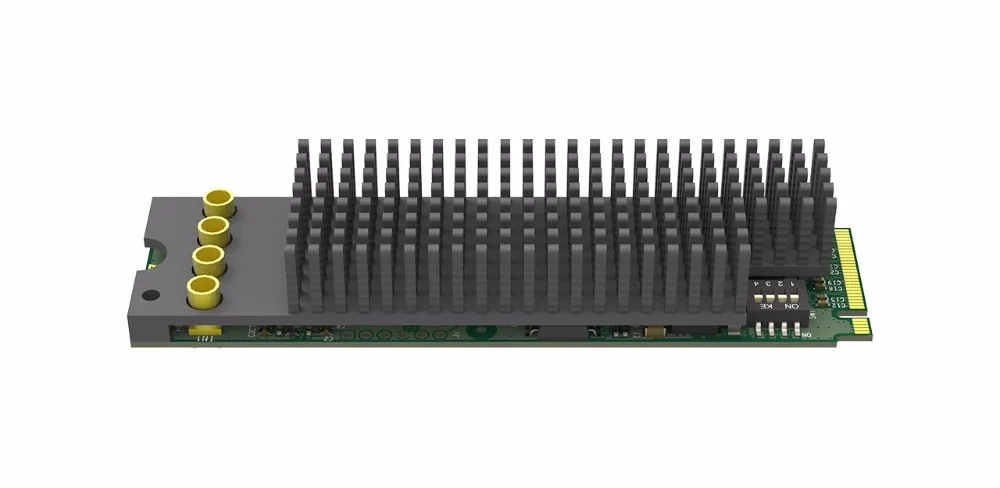

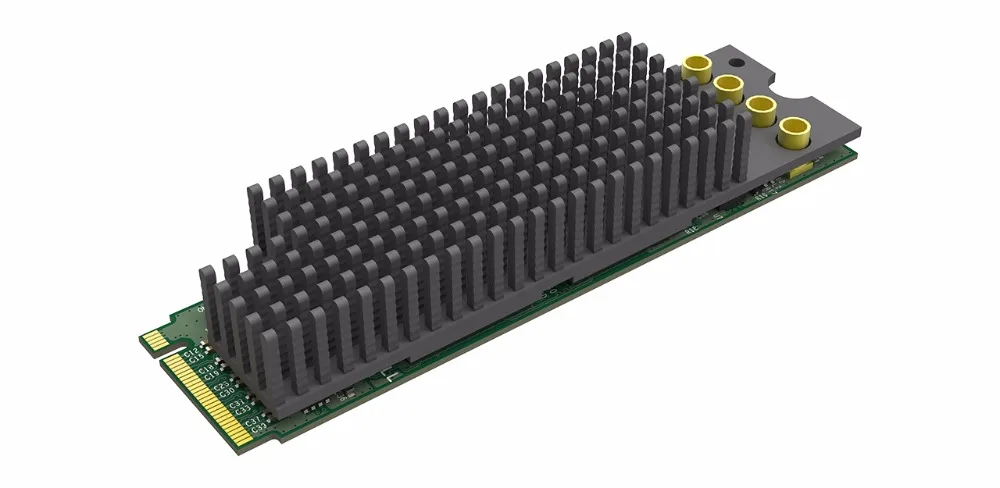

M.2 2280 стандартный размер

4 кабеля MMCX для BNC

Максимальный ток при температуре не выше 3,3 V: ~ 2,17 A

Максимальная потребляемая мощность: ~ 7,16 Вт

Рабочая температура: от 0 до 40 градусов C

Температура хранения: от-20 до 70 градусов C

Относительная влажность: от 5% до 90% без конденсации
