Мастер особенности
◆ Воспроизведение анимации sd-карты, гибкое управление;
◆ Sd-карта поддерживает эффект воспроизведения памяти;
◆ Нет sd-карты или анимационного файла, контроллер Выводит сигнал прыжка RGB;
◆ Регулировка уровня скорости воспроизведения 9
◆ Контроллер может быть синхронизирован;
◆ Программа может быть автоматически и вручную играть, скорость изменения может быть скорректирована;
◆ Набор с функцией отключения памяти;

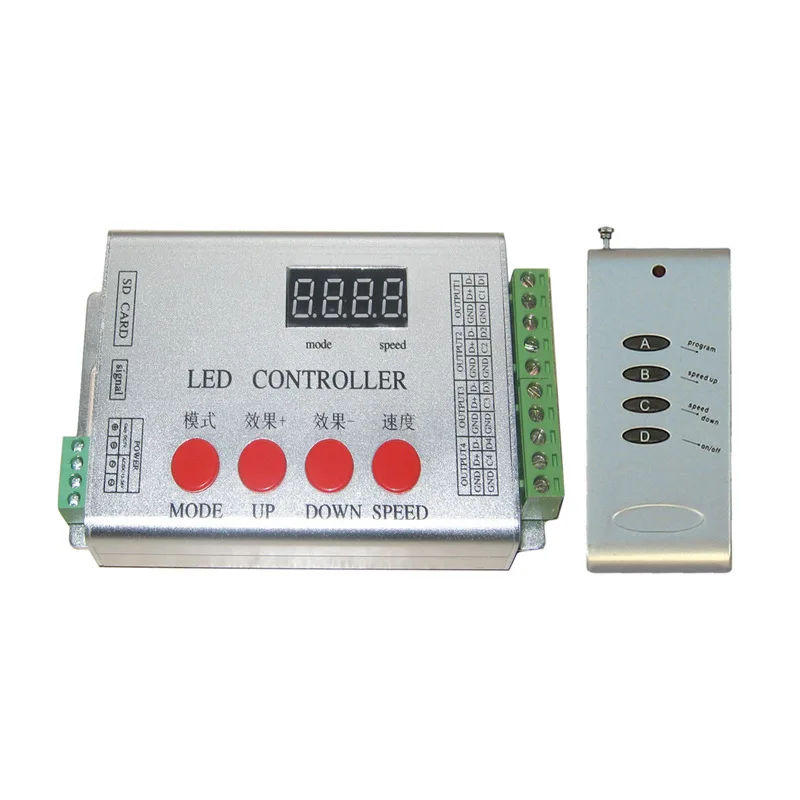

◆ Беспроводной пульт дистанционного управления RF (с типом дистанционного управления);

Мастер параметры
◆ Выход сигнала: Стандартный DMX512 дифференциальный сигнал GND, D +, D-(для DMX512 и другие освещения)
Стандартный сигнал ttl (для 1809, 6803 и другого освещения);
◆ Управление Длина: DMX512 сигнал может Управление 170 RGB высокой мощности DMX512 внешний Управление лампы;
Ttl сигнал может контролировать 1024 пикселей (сегменты);
◆ Рабочее напряжение: AC220V;
◆ Рабочий ток: <20 мА;
◆ SD карты Емкость: 128 м, может поддерживать 2 ГБ;
◆ Sd-карта: может поддерживать 32 анимационных файла;
Инструкция по применению

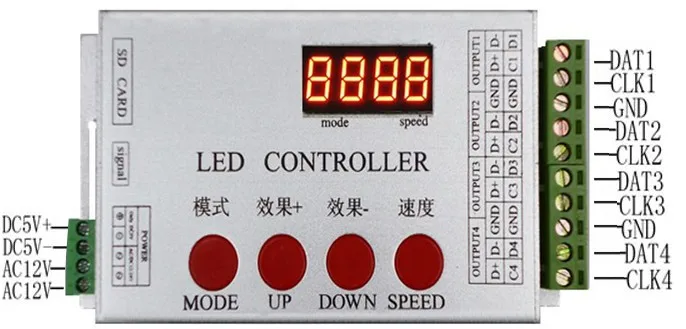

◆ Когда мастер выход DMX512, мастер выходной сигнал TXD, GND подключен к RX и GND декодера через сигнала линии, который является ttl стандарт DMX512 выходной сигнал; главный выходной сигнал D +, D-и GND связаны через сигнал линию декодера D +, D-, GND, 485 дифференциальный стандарт DMX512 выходной сигнал;
◆ Когда главный выход ttl сигнальный чип, такой как 6803,1809, GND соединяет GND (земля) лампы, CLK (часы) TXD, DAT (данные) лампы;

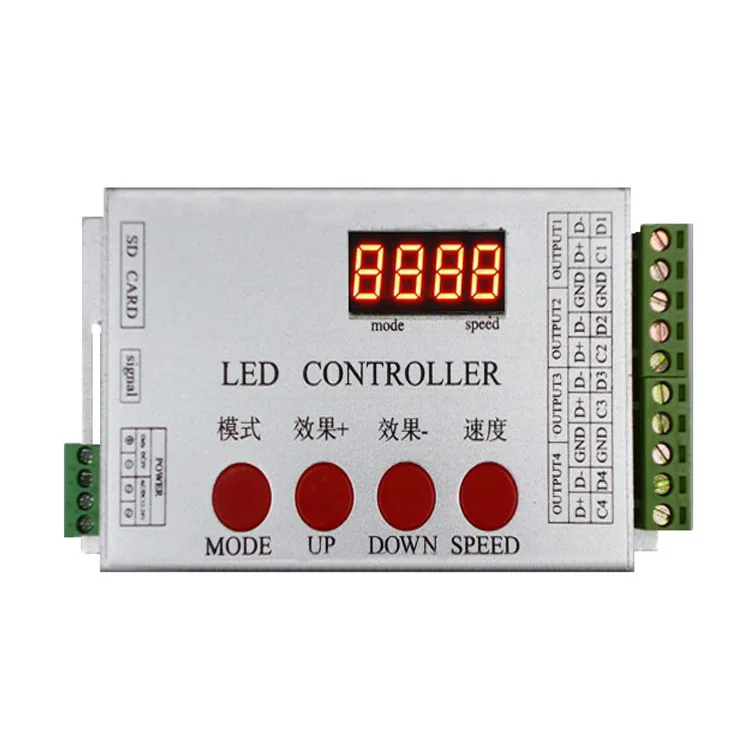

◆ Мастер над режимом, вверх, вниз, скорость Четыре функциональные клавиши (пульт дистанционного управления может быть оснащен пультом дистанционного управления);
◆ Описание кнопки дистанционного управления: A соответствует режиму, B соответствует вверх, C Соответствует вниз;
◆ Нажмите режим для выбора автоматического режима (OUTO) и ручного режима (MODE)
◆ В ручном режиме нажмите вверх и вниз, чтобы выбрать соответствующий встроенный эффект. Нажмите скорость для регулировки текущей скорости воспроизведения.
◆ В автоматическом режиме эффект автоматически начинается от 1 до 32 в порядке. Нажмите скорость, чтобы настроить скорость воспроизведения текущего эффекта.
◆ В общей сложности 9 скоростей, 1 для быстрого, медленного 9;


SD карты операции
◆ Изменить файл эффект, сначала формат SD карты в Сало (FAT16) формат, затем скопировать файл программы файла суффикс. Bin на SD, удалить sd-карту, установить sd-карту в главный контроллер, а затем питание, нормальная ситуация контроллера красного света мигает, и ЖК-экран SD будет видеть правильный;
◆ Когда вам нужно хранить несколько светодио дный светодиодных эффектов на одной sd-карте, Скопируйте файлы один за другим на sd-карту и сколько файлов нельзя Копировать таким же образом. В противном случае sd-карта может быть неправильно записана, и файлы будут воспроизводиться в заказ копирования.
◆ Светодио дный светодиодный эффект файла не может быть китайским именем, и имя файла не должно превышать 8 символов в длину, в противном случае это может привести к ошибке файла sd-карты
◆ Если sd-карта ошибка наблюдается (SD ERR) Пожалуйста, проверьте формат SD карта FAT16 (жир), SD вставлена правильно, SD хорошо это или не;
◆ Если светодио дный ного файла (светодио дный нет светодиодного файла!), пожалуйста, проверьте, светодио дный файл в sd-карте, является светодио дный файл типом, поддерживаемым текущим контроллером или нет.
