Набор для творчества 5 Вт 76 108 МГц 7 Max stereo PLL FM передатчик набор сделай сам

Набор для творчества 5 Вт 76 108 МГц 7 Max stereo PLL FM передатчик набор сделай сам

Примечание: Это наборы DIY, не собранные, нужно припаять самостоятельно

Особенности:

Эта посылка является основной посылка, поэтому она нужна покупателю для сварки (относительно сложный сварочный чип у нас есть сварочная сварка) без беспокойства, без каких-либо испытаний. После сварки можно использовать в соответствии со спецификациями! Без какой-либо другой отладки! В то время как все материалы для электронной информации, покупатели должны оставить электронную почту после покупки, мы унифицировали волосы! Или онлайн, чтобы отправить!

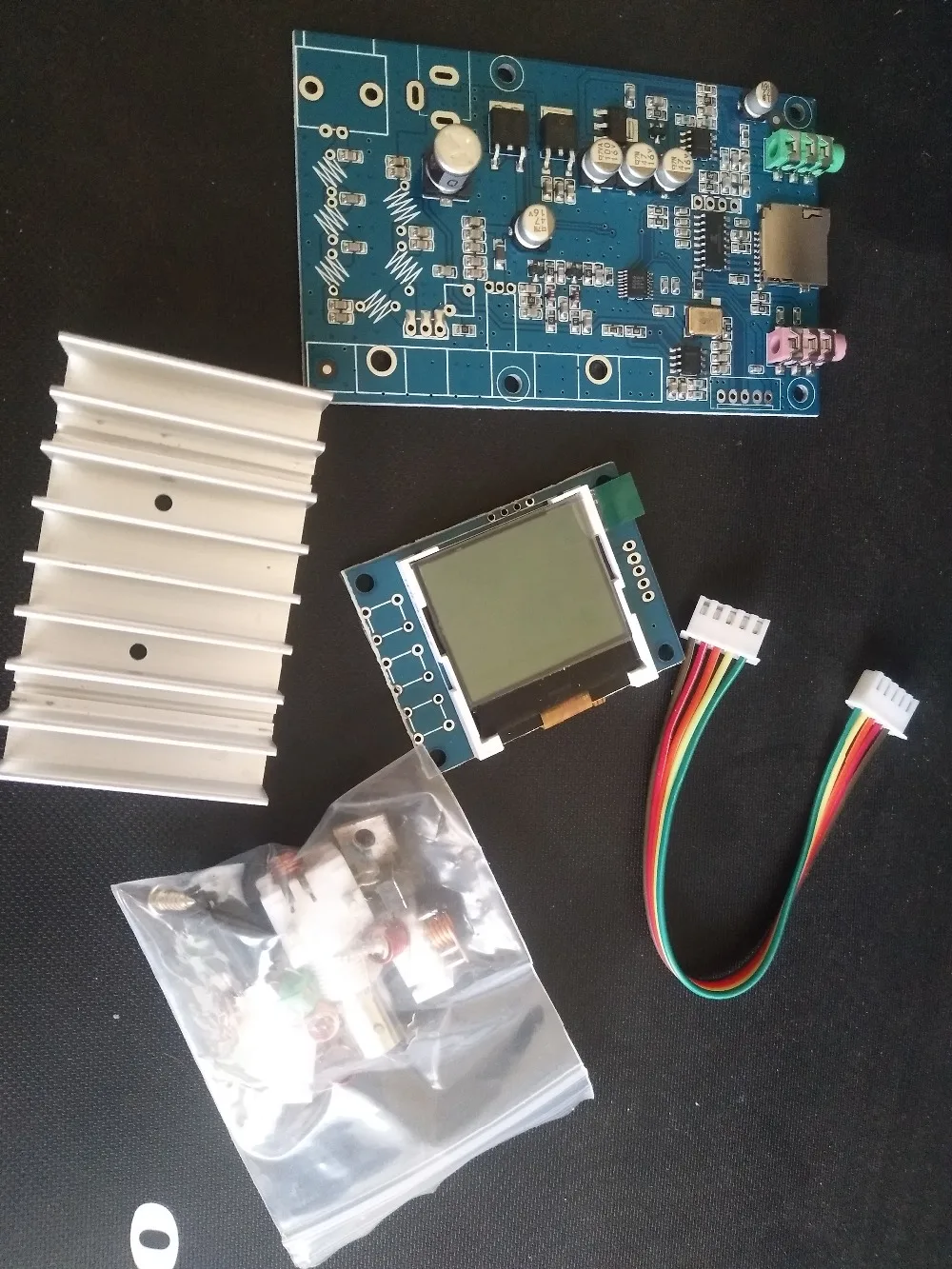

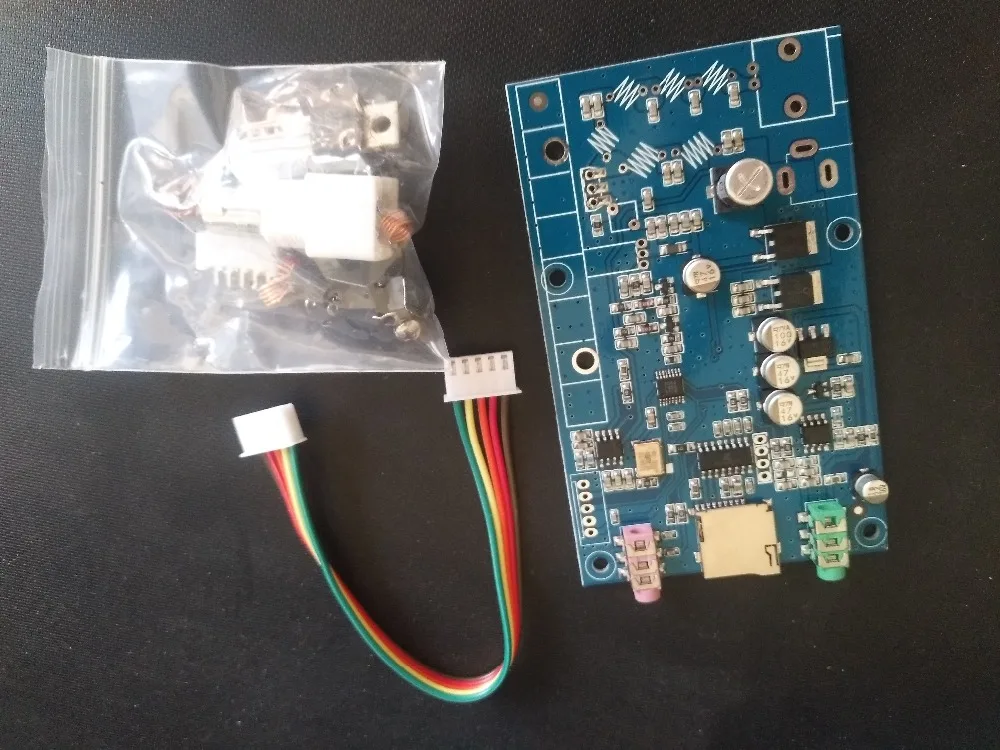

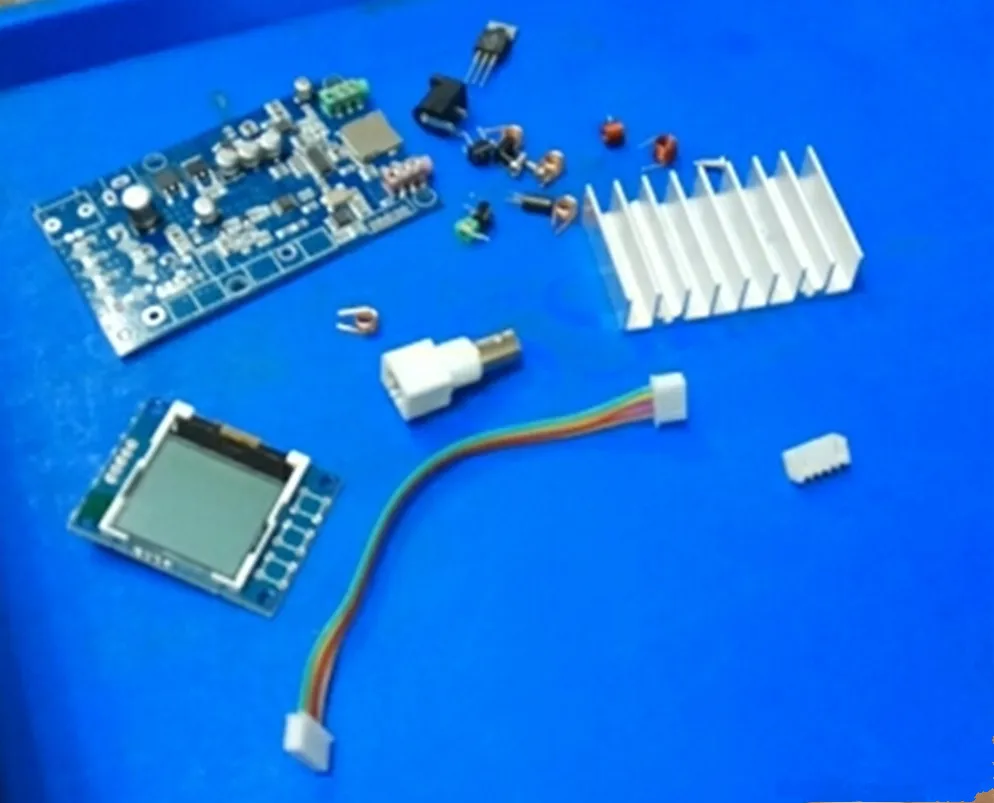

Этот комплект включает в себя все компоненты и Монтажные платы, но не включает блок питания, антенну, кабель, аудио кабель и коаксиальный кабель.

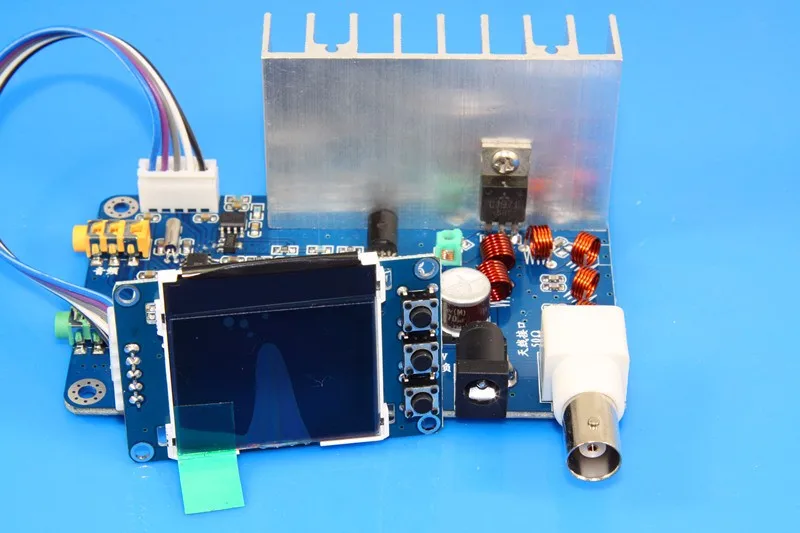

Fm-передатчик 7 Вт без какой-либо отладки. Если вы новичок или ветеран, до тех пор, пока вы будете сваривать, вы можете 100% успешно DIY высококачественный fm-передатчик

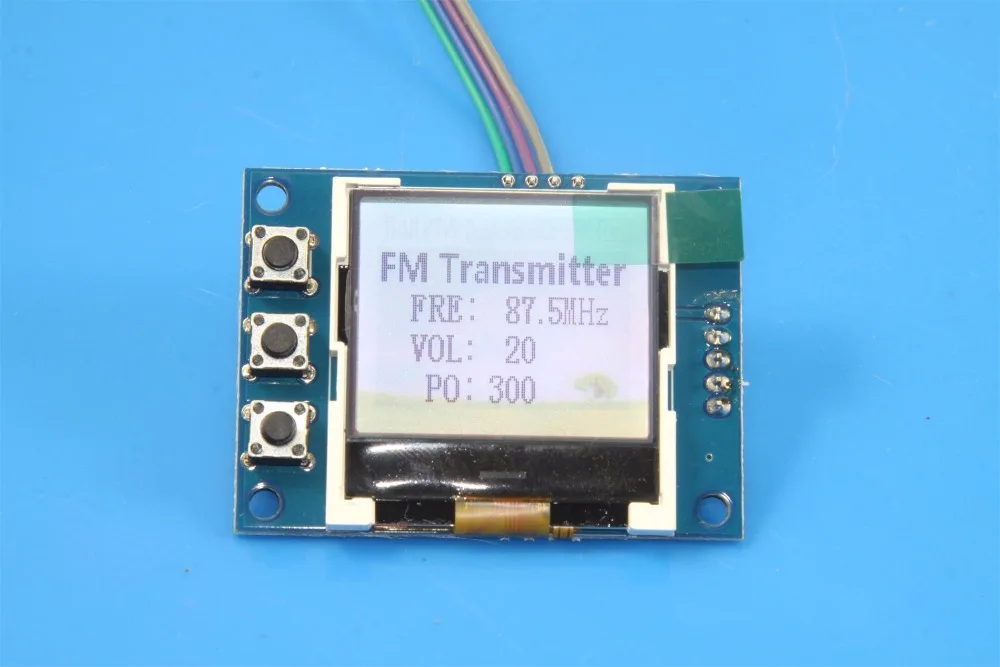

Компоненты панели управления: в основном состоит из 51 серии micro Control ler и матричного ЖК-дисплея и клавиатуры.

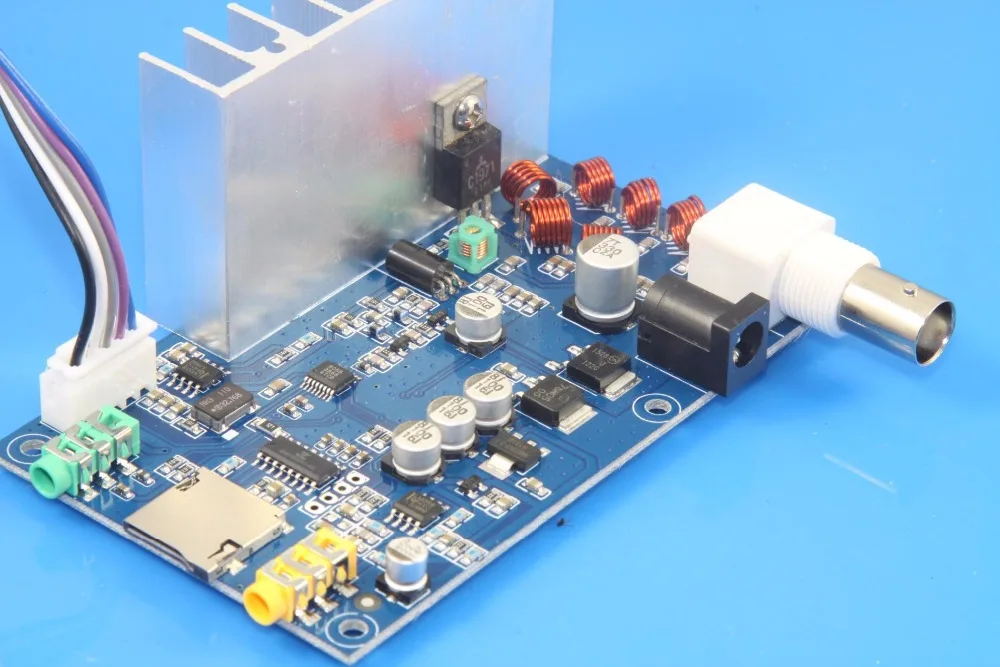

Детали стартовой пластины: цифровой fm-радио чип Launch sc3355 + 9018 + 2 + 2 + RD15HV sc2053 уровень 4 высокочастотный усилитель мощности и компоненты регулирования мощности.

Набор передатчиков ключевые особенности:
1, технология DSP + PLL, делает частоту более стабильной, частота не изменяется с окружающей средой и производит Частотный дрейф.
2, нет необходимости в регулировке, приносить удовольствие от DIY новичкам.
3. Частота может быть непрерывной регулировкой в пределах указанного объема.
4, с входным интерфейсом микрофона и может через цифровой потенциометр контролировать громкость микрофона.
5. Аудиовход с помощью цифрового потенциометра, который может регулировать громкость.
6, мощность может быть между 0,1 Вт 7 Вт Максимальная мощность плавная регулировка.
7. Выходная мощность сети для гармонического подавления очень хорошая, что делает выходной спектр более чистым
8. Установите частоту и громкость защиты от потери энергии, следующая загрузка не должна быть настроена снова!

Основные параметры комплекта:
1. Входное напряжение: 12 В постоянного тока
Около 2, входной ток 3,0 A
3, звуковой сигнал: максимальный вход Vpp составляет менее 1 в.
4. Типы микрофонов: цилиндрический микрофон или микрофоны!
5, Выходная мощность: 0,5 W - 7 W непрерывная настройка!
6, Выходное сопротивление: 50 Ω
7, Рабочая частота: 76 m - 108 MHZ
Шаг: 8, частота 0,1 МГц
9, степень искажения: 0.03% ~ 0.1%
A, размер платы: Пожарная доска: 100x60 мм (без плавника)
Панель управления: 58x36 мм
B, расстояние запуска: более 8 км (предпосылка открытого поля выбросов)

C, степень разделения стерео: более 63 дБ

Набор требует от начинающих специальный дизайн, основной без отладки, сложность отладки является основной для 0. 100%, если в соответствии с правильной сваркой операция может быть успешной. Независимо от того, являетесь ли вы ветераном или новичком, все могут с удовольствием потратить меньше затрат на запуск FM DIY fun! Что касается сварки пластырей, нам не нужно беспокоиться о слишком большом количестве, в этом наборе используются емкостные Резисторные полоски, 0805 инкапсуляции, Сварочная плата и плагины одинаковые,

Антенна должна использоваться в этом передатчике 50 Ом, частота около 100 м антенны, не должна использоваться проводник, стержень антенны, 2,4G антенны, радио антенны вместо

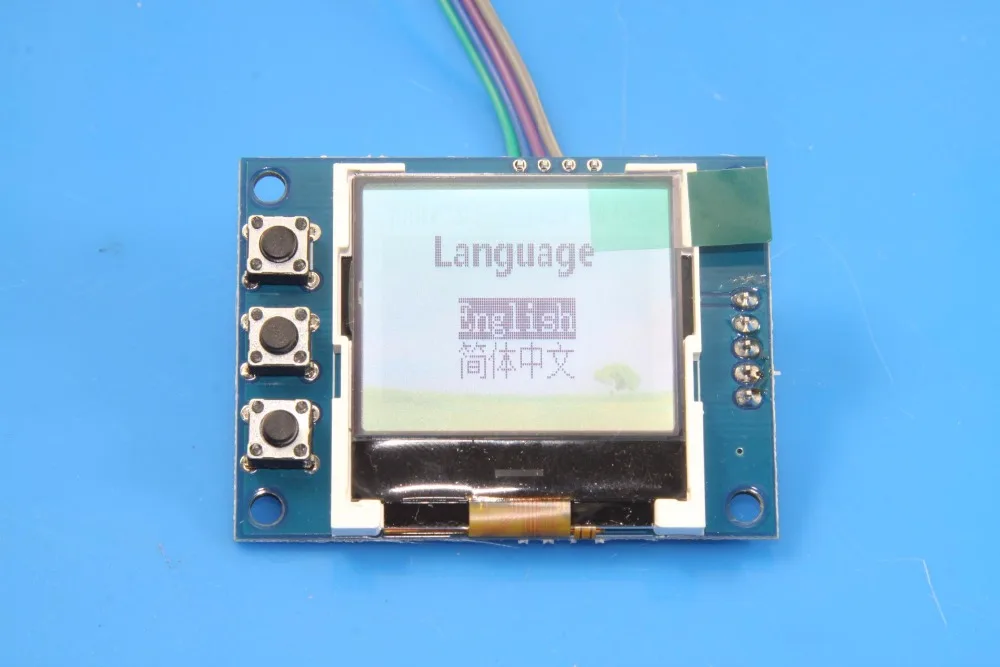

Как настроить язык

Во-первых, питание выключено, вы нажимаете среднюю кнопку до включения 2-5 сек, когда вы можете увидеть меню языка, что вы можете установить его

Примечание: Это наборы DIY, не собранные, нужно припаять самостоятельно

Посылка включает:

1 шт. 5 Вт FM стерео PLL FM передатчикНаборы DIY с ЖК-дисплеем

Готовая доска для проверки
