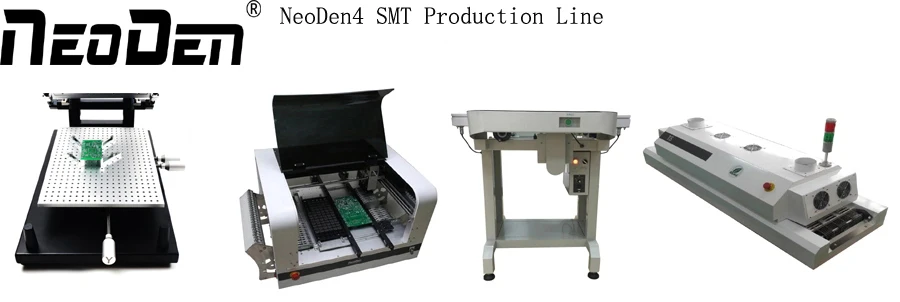

NeoDen4 Настольный SMT производственная линия выбор и место машина SMD прототип

---

Пожалуйста, обратите внимание, что автомобильные рельсы и кормушки выбираются.

В этом списке,РаспределенияЯвляетсяС функцией автоматического рельсыИ37 * лента катушки кормушки (30*8 мм, 4*12 мм, 2*16 мм, 1*24 мм)

+ 45 * IC поднос фидер + 5 * Вибрационный фидер

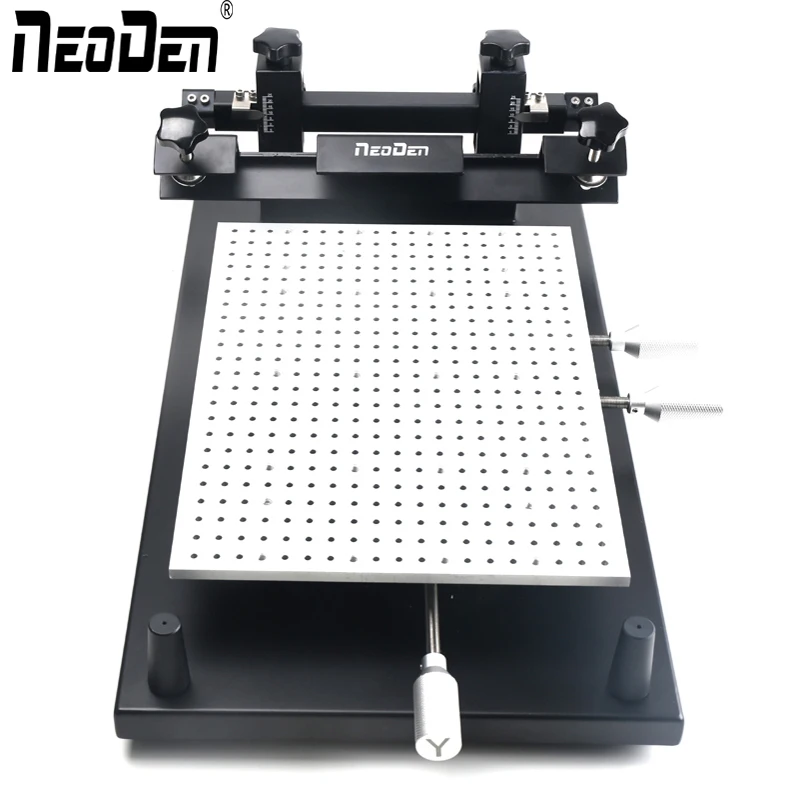

  1. Ручной Высокоточный паяльный принтер PM3040 Спецификация

Детали	Neoden PM3040
Размеры	580 × 320 × 260 (мм)
Размер платформы	300 × 400 (мм)
Размер печатной платы	250 × 300 (мм)
Размер шаблона	370 × 470 (мм)
Скорость печати	Трудоправовой контроль
Толщина печатной платы	0 ~ 100 (мм)
PCB Диапазон настройки	Передняя/боковая + 10 мм
Высота платформы	180 (мм)
Точность повторяемости	±0. 01 мм
Режим позиционирования	Снаружи/Артикул отверстие
Тонкая настройка диапазона	Ось Z ± 45 мм ось X ± 35 мм ось Y ± 45 мм
Вес	14 кг

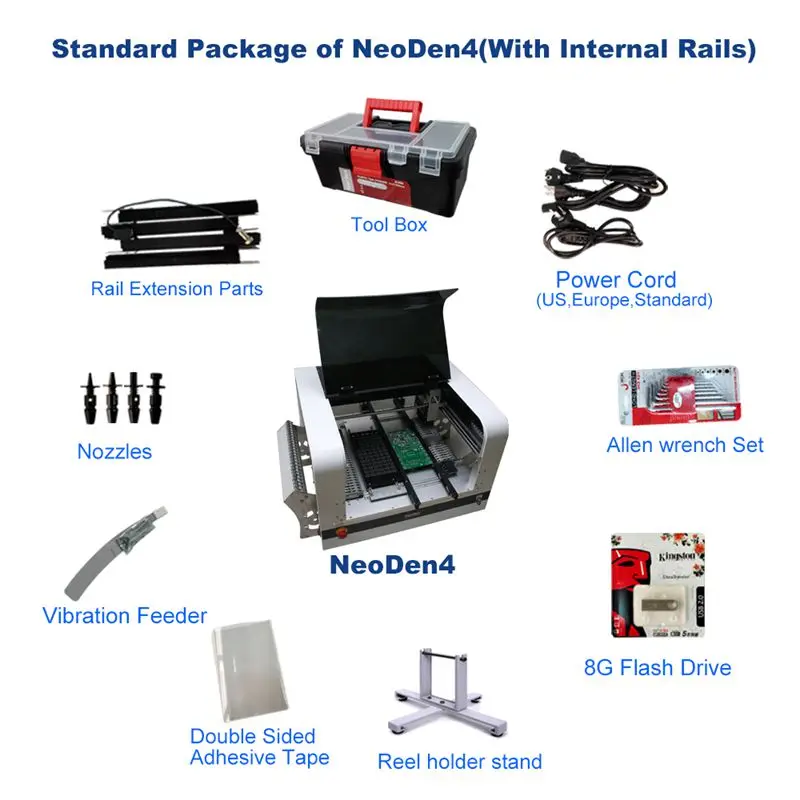

  2. Машина для выбора и установки NeoDen4 с полным видением Точечные светильники

• Система видения

Вверх-вид камеры и вниз-вид камеры идентифицирует и калибрует различные компоненты одновременно, и чрезвычайно улучшает Точность размещения от 0201 до BGA.

• Четыре Точность головки

4 высокоточные головки с вращением на ± 180 °, которые принимают подвесные, полностью симметричные и высокие степени соединения, чтобы гарантировать, что они могут Монтируемые компоненты с более высоким пространством, более мягкие и более точные

• Автоматические электронные фидеры

Принимает метод коррекции ошибок кормления, чтобы помочь сгладить сбор и уменьшить отклонение.

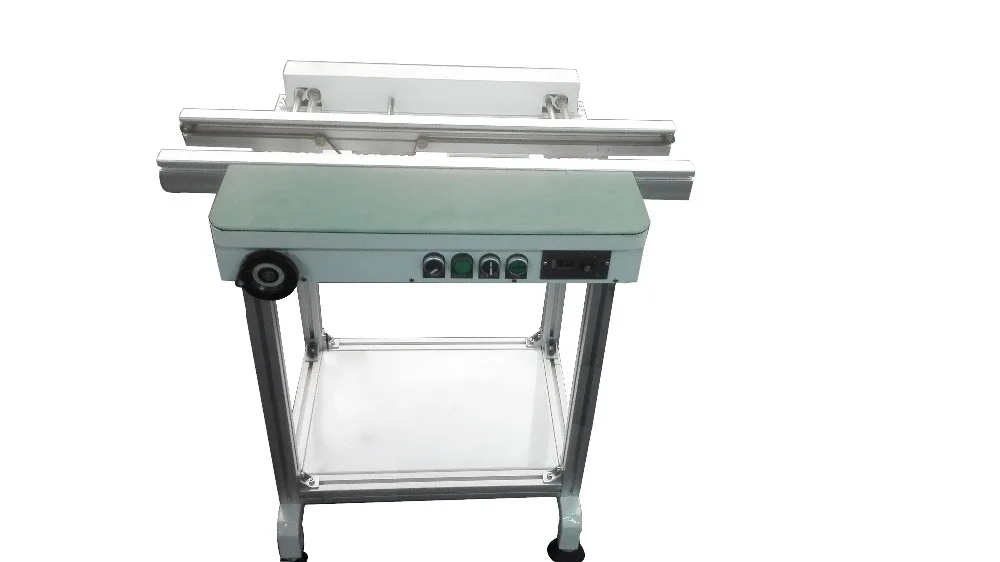

• Общие конвейер поддерживается

С конвейерным портом может быть настроена Единая производственная линия SMT, которая является более экономичной и трудосберегающей.

• Поддерживает дистанционное обновление системы

NeoDen обеспечит пожизненное техническое обслуживание и обновление системы.

• Промышленная материнская плата

32G твердотельные накопители, считывание/запись быстрее и стабильнее, с функцией защиты от отключения питания. Технические характеристики Количество головок с включенным видением: 4 Скорость размещения: 10000 шт/ч (видение выключено) 5000 шт/ч (видение включено) Емкость питателя: лента катушки питатели: 48 Ширина ленты: 8 мм, 12 мм, 16 мм, 24 мм Питатели: 5 Емкость лотка IC: 5 Размеры компонентов с видением: самый маленький размер компонентов: 0201 самый большой Размер детали: TQFP240 Применимые компоненты: 0201, BGA, SOIC, SSOP, QFN, TQFP, LedКомпонент, диод, Триод, переключатель Tack Максимальная высота компонента: 5 мм Разрешение X/Y оси: 0,01 мм ось Z: 0,1 мм Вращение: +/-180 (360) Точность позиционирования: +/-0,02 мм X-Y Повторяемость: +/-0,02 мм Применимая печатная плата: 350 мм * 400 мм Площадь размещения: 310*400 мм (без вафельного лотка) 140*400 мм (с 1Вафельный лоток) Программирование: Программное обеспечение автоматическое программирование/механическое руководствоПрограммирование Главная плата управления: GUI Источник питания: 220 В, 50 Гц (конвертируется в 110 В) Мощность: 180 W Внешние размеры: машина: 87*68*48 см Размер упаковки: 94*74*60 см Вес нетто: 60KGS Вес брутто: 80Kgs Насадки информация ( 2 * CN065 + 2 * CN140 + 1 * CN220 + 1 * CN400 насадки будут поставлены в коробке для аксессуаров ) 3. SMT конвейер J08 (0,8 м конвейер)   Технические характеристики Источник питания: однофазный 220 V 50/60 HZ 100 W Длина конвейера: 80 см Конвейерный ремень: ESD пояс Скорость передачи: 0,5 до 400 мм/мин Размер упаковки (см): 87*72*24 Размер упаковки (см): 30-300 Длина печатной платы (мм): 50-320 Вес брутто (кг): 49 4. Паяльная печь SMT T5 Технические характеристики Длина * ширина * высота (мм): 1700 × 612 × 650 Пиковая мощность (кВт): 7 Рабочая мощность (кВт): 3 Входное напряжение (В): 220/380 Ширина конвейера (мм): 300 Стандартная максимальная высота (мм): 20 мм Заказная максимальная высота (мм): 55 мм Максимальная скорость конвейера (мм): 1200 Размер упаковки: 190*70*68 см Вес брутто: 150 кг Размещения эффект   Отзывы от NeoDen4 пользователей CE сертификат: (EMC) (МД) Упаковка Гарантия Гарантийный срок составляет1Год (NeoDen4 имеет2 Лет) со времени покупки и пожизненной поддержки обслуживания, а также Долгосрочная Цена по прейскуранту завода. NeoDen будет предоставлять онлайн Q/A и поддержку по поиску и технической консультации.





Если вы нуждаетесь в Рабочий стол , Вы можете перейти по ссылке ниже: http:/store/product/Working-table-of-pick-and-place-machine-NeoDen4-camera-equipped-NeoDen-Tech/231675_32520987806.html     Если вы нуждаетесь в Монитор ( Включает в себя Коврик для мыши и клавиатуры ) Для NeoDen4, пожалуйста, обратитесь к ссылке ниже: http:/store/product/Monitor-Mouse-Keyborad-for-new-Pick-and-Place-machine-NeoDen4-NeoDen-Tech/231675_32519593720.html     Купить больше Фидеров Обратитесь к:

8 ммУстройство подачи:http:/store/product/8MM-Feeders-parts-for-new-pick-and-place-machine-NeoDen4-NeoDen-Tech/231675_32519658598.html

12 ммУстройство подачи:http:/store/product/12MM-Feeders-parts-for-new-pick-and-place-machine-NeoDen4-NeoDen-Tech/231675_32519733468.html

16 ммУстройство подачи:http:/store/product/16MM-Feeders-parts-for-new-pick-and-place-machine-NeoDen4-NeoDen-Tech/231675_32521188489.html

24 ммУстройство подачи:https:/store/product/24mm-Width-Feeders-parts-for-new-pick-and-place-Prototype-machine-NeoDen4/231675_32801244144.html





Большое спасибо за вашу поддержку на машинах Neoden Tech.



Если вы хотите купить другие машины, см. Ниже:
