Характеристики

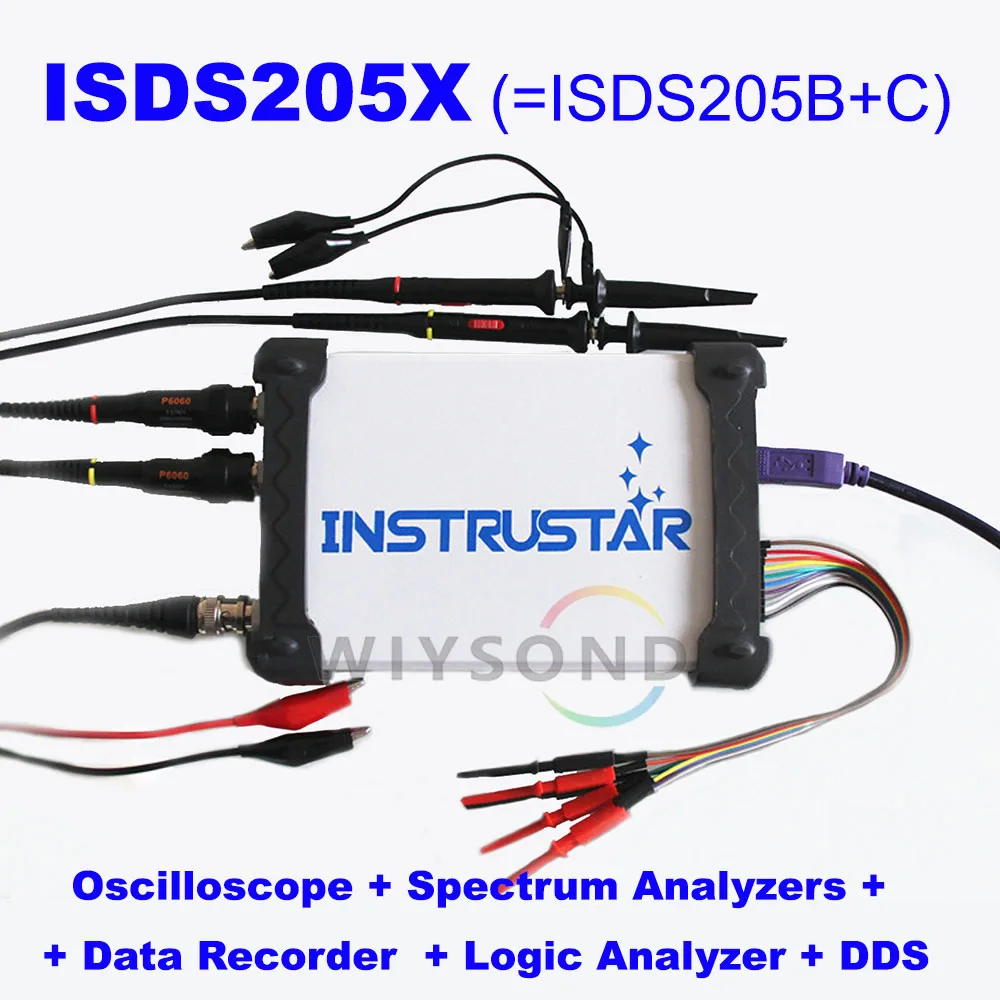

O073 ISDS205X 5 в 1 ПК на основе USB/анализатор спектра/DDS/логический
История изменения цены
*Текущая стоимость 9 047,25 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| May-22-2026 | 11490.13 руб. | 11720.79 руб. | 11605 руб. |
| Apr-22-2026 | 9318.70 руб. | 9504.56 руб. | 9411 руб. |
| Mar-22-2026 | 11309.50 руб. | 11535.29 руб. | 11422 руб. |
| Feb-22-2026 | 11218.11 руб. | 11442.31 руб. | 11330 руб. |
| Jan-22-2026 | 8957.47 руб. | 9136.37 руб. | 9046.5 руб. |
| Dec-22-2025 | 11037.20 руб. | 11258.1 руб. | 11147.5 руб. |
| Nov-22-2025 | 10947.41 руб. | 11166.45 руб. | 11056.5 руб. |
| Oct-22-2025 | 10856.67 руб. | 11073.72 руб. | 10964.5 руб. |
Описание товара
20 м-полосный Виртуальный осциллограф, анализатор спектра, регистратор данных, логический анализатор (поддержка логики Saleae), DDS
|
|
1.Введение
Двухканальный цифровой осциллограф ISDS205, с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо продуманная полоса пропускания 20 м, 48 м Частота дискретизации, 2 канала, переменная поддержка X-T и XY переменная схема двухканального виртуального осциллографа, анализатор спектра, регистратор данных.
|
|
Осциллограф |
Анализаторы спектра |
Данные Регистраторы |
Логический анализатор |
DDS генератор |
|
ISDS205A |
√ |
√ |
√ |
|
|
|
ISDS205B |
√ |
√ |
√ |
|
√ |
|
ISDS205C |
√ |
√ |
√ |
√ |
|
|
ISDS205X |
√ |
√ |
√ |
√ |
√ |
205C и 205X поддержка логического анализатора. Логический анализатор поддерживает наше логическое программное обеспечение и Saleae Logic 2 вида программного обеспечения, Saleae Logic поддерживает SPI, IIC, UART и т. д. 17 видов анализа протоколов.
205B и 205X поддержка функции DDS.
DDS поддерживает 5 видов выходного сигнала, Синусоидальная волна может выводить до 20 м.
2.Особенности Описание
|
Цифровой осциллограф |
|
|
Каналы |
2 |
|
Импеданс |
1MΩ 25pF |
|
Соединительная муфта |
От источника переменного или постоянного тока |
|
Разрешение по вертикали |
8Bit |
|
Диапазон усиления |
-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10) |
|
Вертикальная точность |
± 3% |
|
Развертки диапазон |
1ns-20s |
|
Вход защиты |
Диода, 50Vpk |
|
Autoset |
Да (от 10 Гц до 20 МГц) |
|
Режим запуска |
Авто, нормальный и сигнал |
|
Триггер Тип |
Нет, поднимается край, опускается край, Поднимающаяся кромка или опускающаяся кромка |
|
Уровень триггера |
Да |
|
Источник запуска |
CH1, CH2 |
|
Буфера Размеры |
1 Мб/ч |
|
Пропускная способность |
20 МГц |
|
Макс образец |
48 мс/с |
|
Вертикальная установка |
CH1, CH2, ADD, SUB, MUL |
|
Дисплей режим |
X, Y-T и X-Y |
|
Измерений |
Да |
|
Волна спасти |
Osc (частный), Excel и Bmp |
|
Анализаторы спектра |
|
|
Каналы |
2 |
|
Пропускная способность |
20 МГц |
|
Алгоритм |
FFT(18 окон), корреляция |
|
БПФ точек |
8-1048576/CHN |
|
БПФМера |
Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR |
|
Фильтр обработки |
Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода. IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра |
Примечание: Заводская калибровка осциллографа, если вы не удовлетворены измерениями, canmanual calibration, конкретные рекомендации по осциллографу.
|
Данные Регистраторы |
|
|
Канал |
2 |
|
Импеданс |
1MΩ 25pF |
|
Соединительная муфта |
От источника переменного или постоянного тока |
|
Разрешение по вертикали |
8Bit |
|
Диапазон усиления |
-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10) |
|
Образец |
1 канал: 1K ~ 24M Hz 2 канала: 1K ~ 16M Hz |
|
Сохраните файл |
Максимальный 4G, время записи, связанное с частотой дискретизации |
Примечание: специальный рекордер скорости с скоростью обработки компьютера, и если используется высокая частота дискретизации, ситуация может сломаться.
|
Логический анализатор (205C/205X) |
|
|
Канал |
16 |
|
Образец |
8 каналов: 250K ~ 24M Hz 16 каналов: 250K ~ 16M Hz |
|
Образец Точек |
1 м-2 Гб |
|
Saleae LogicЛогический анализатор (205C/205X) |
|
|
Канал |
8 |
|
Образец |
25K ~ 24M Гц |
|
Протокол анализатор |
Atmel ИСО, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Манчестер, 1-проводной, UNI/O, простой параллельно, мдио, USB1.1, PS/2 клавиатура/мышь |
|
Образец очков |
1 Мб ~ 10 ТБ |
|
DDS(205B/205X) |
|
|
Волна |
Синус, квадрат (рабочий Круг, переменный), треугольник, вверх Sawtooth, вниз Sawtooth |
|
Амплитуда |
≥ 9Vp-p (без нагрузки) |
|
Импеданс |
200Ω ± 10% |
|
Офсетная печать |
± 2,5 V |
|
Частотный диапазон |
1 Гц ~ 20 МГц (синус), 1 Гц ~ 2 МГц (другие) |
|
Частота Разрешение |
1гц |
|
Частота устойчивость |
± 1 × 10-3 |
|
Частота точности |
± 5 × 10-3 |
|
Треугольная волна линейность |
≥ 98% (1 Гц ~ 10 кГц) |
|
Синусоидальная волна искажений |
≤ 0.8% (1 кГц) |
|
Квадратная волна поднимается/время падения |
≤ 100ns |
|
Прямоугольная волна рабочий Круг |
1% ~ 99% |
|
Развертки |
|
|
Диапазон развертки |
Fs ~ Фе |
|
Развертки временной диапазон |
0,1 ~ 10 s |
|
Амплитуда |
0.5Vp-p ~ 10Vp-p |

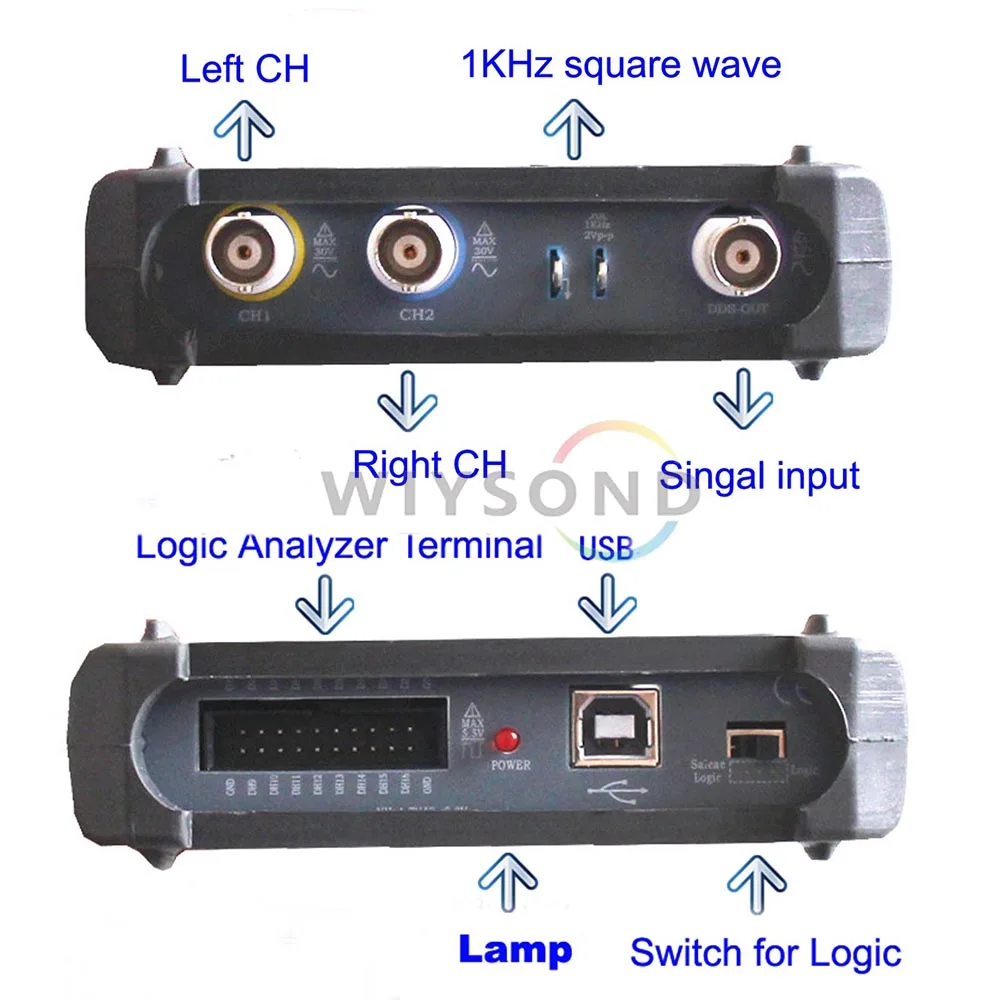

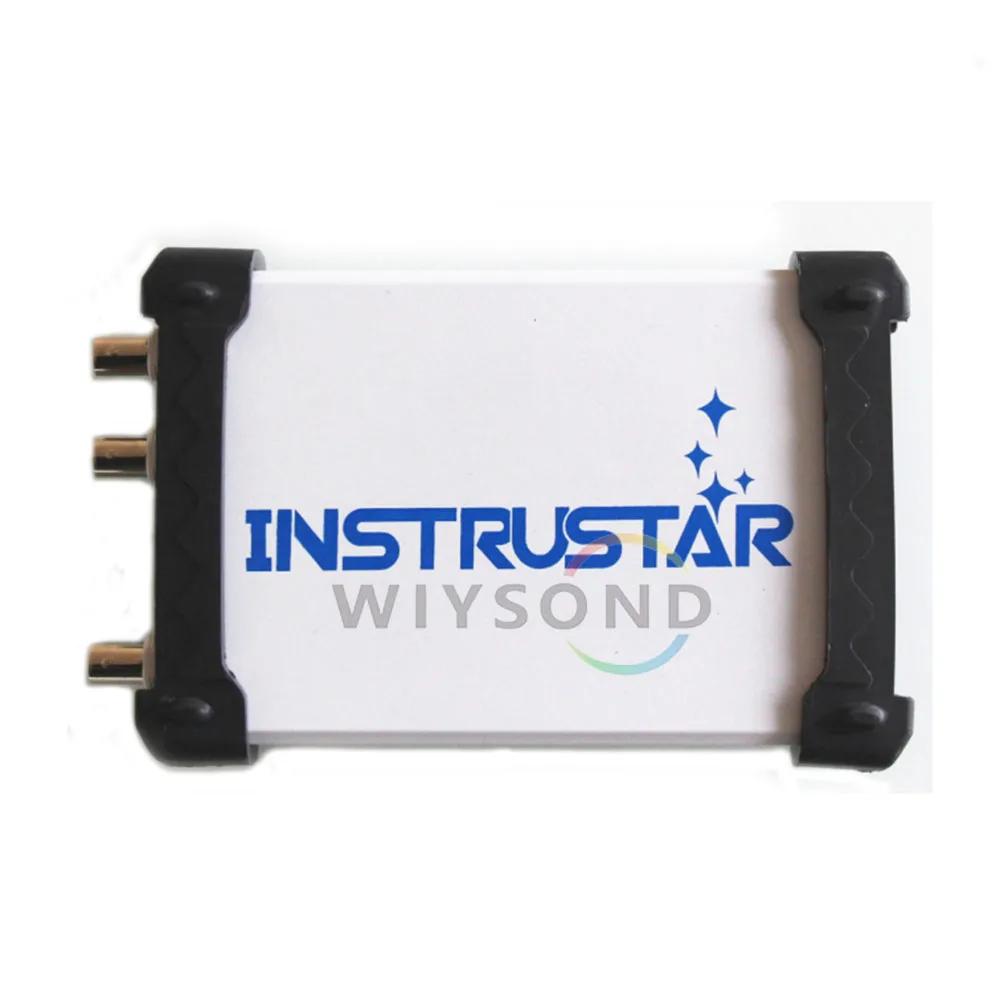

3. Вид фото
Размер 15 (см) * 10 (см) * 2,9 (см)

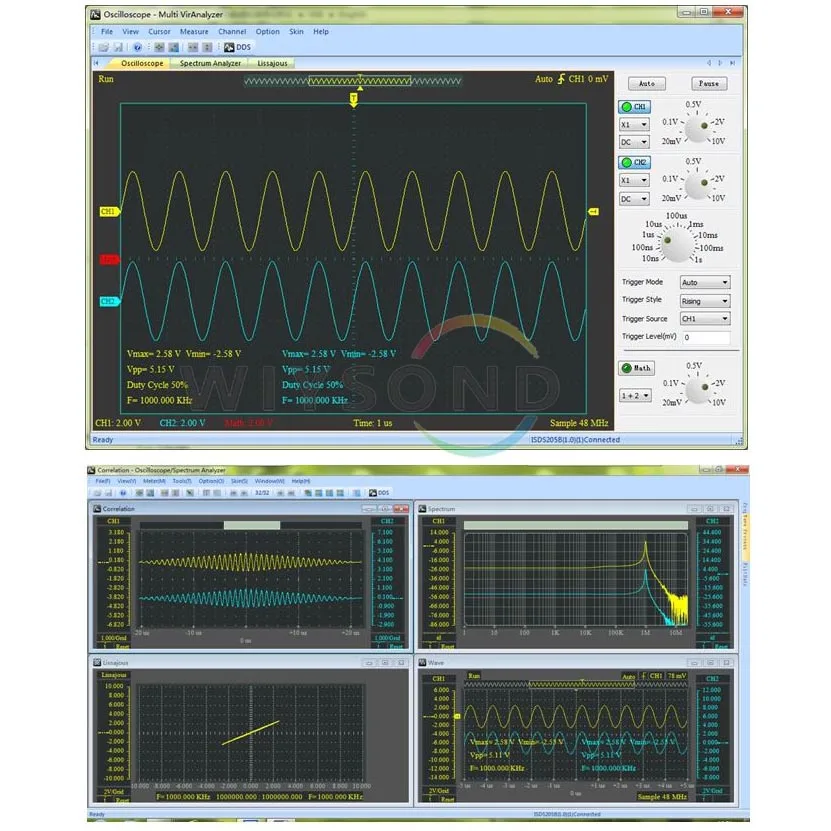

4. Результатов измерений

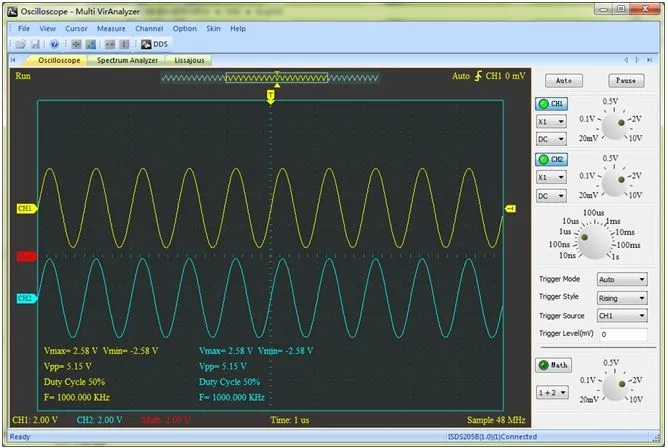

4,1 моделирование-упрощенная версия программного обеспечения, все моделируется на традиционном дизайне осциллографа. Вы начинаете простое обновление, устраняя необходимость в времени обучения ..

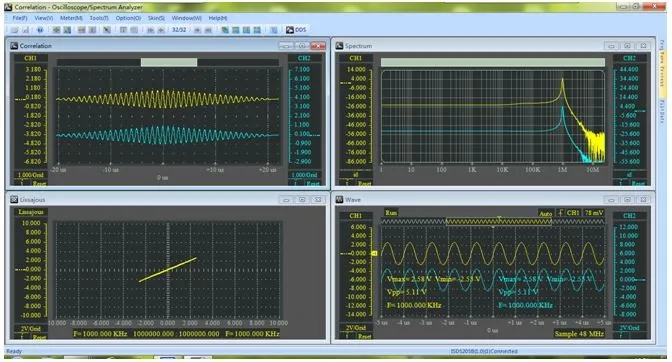

4,2 мощная профессиональная версия программного обеспечения, с использованием собственной разработки алгоритмов обработки цифровых сигналов, интегрированного спектра FFT, спектра мощности, корреляции и цифрового фильтра.
БПФПоддержка выбора 8-1048576,
Поддерживает прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss, dolph_chebyshev до 18 видов окон;
Поддержка измерения гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR
СоотношениеПоддержка, самостоятельный и кросс-корреляционный расчет;
Цифровой фильтрПоддержка дизайна фильтра IIR и FIR.
Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода.
IIR фильтр поддерживает "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип дизайна фильтра.
Поддерживает сигналы, собранные непосредственно разработанной обработкой фильтра, и результаты фильтрации дисплея позволяют проектировать фильтры более упрощенными.
|

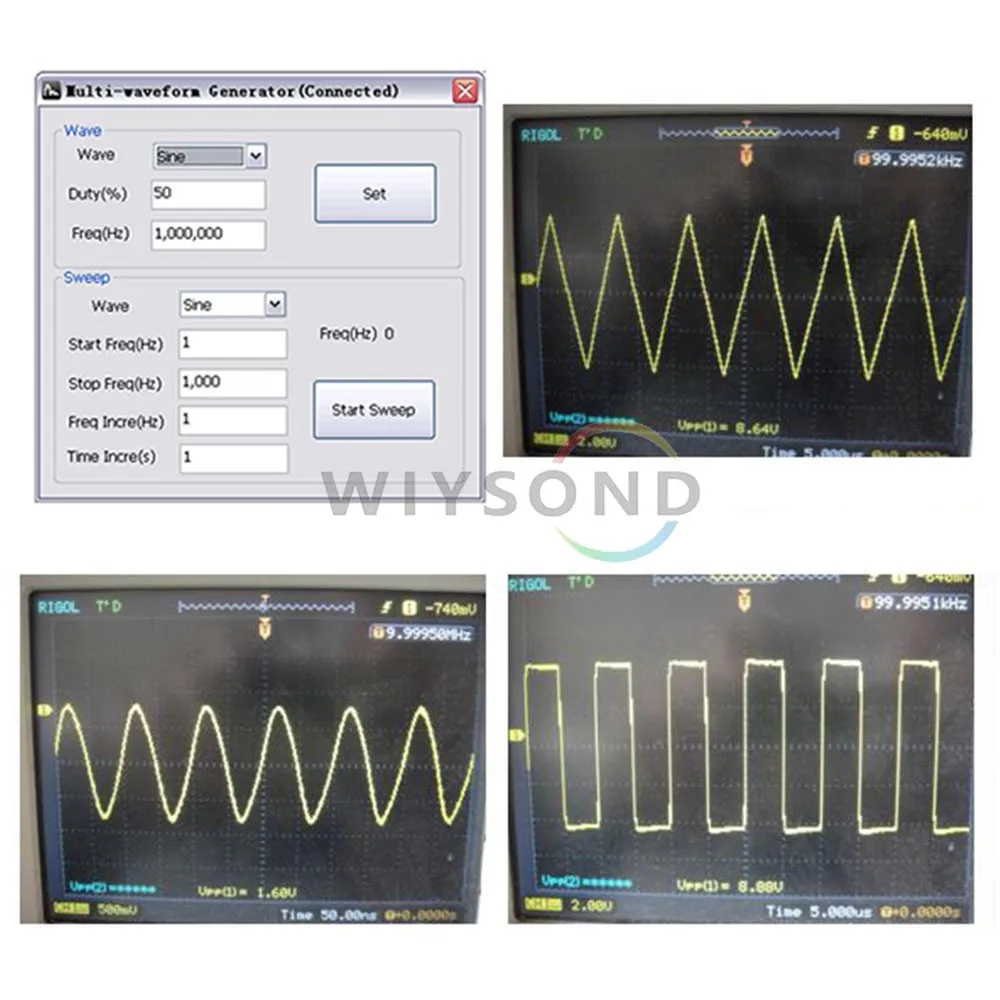

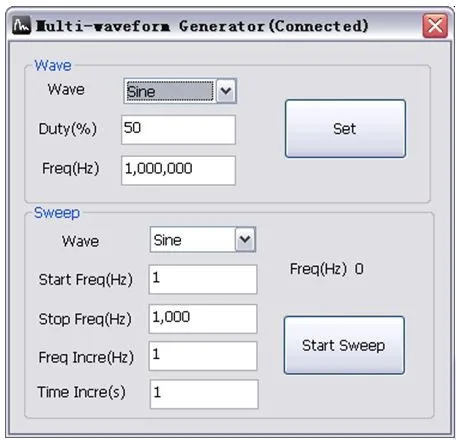

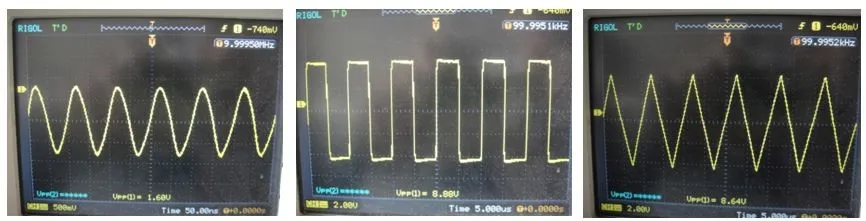

5. Интерфейс DDS и результаты измерений
|
|
|||||

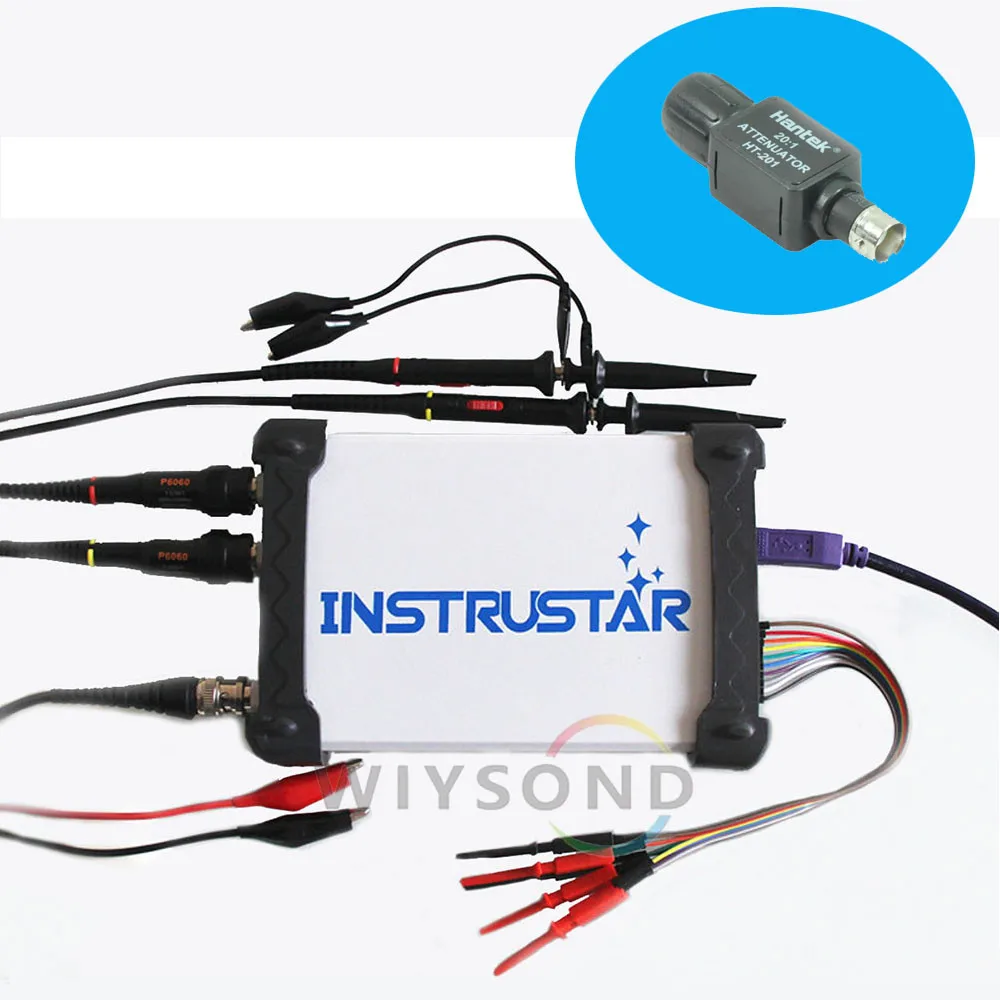

Посылка включает в себя:
1 x ISDS205X 5 в 1 осциллограф;
1 х usb кабель;
1 x bnc зажим зонд;
1 аттенюатор HT201;
1 пара щупов осциллографа;
1 x логический кабель;
1 CD (драйвер и т. д.)
