Этот товар включает в себя:

4 шт. Nema17 шаговый двигатель 17HS3404:

1,8 градусов, 0.4A, 2800g-см (40oz-in), 2 фазы, 4 свинца, 300 мм длина провода, 33 мм Длина двигателя

4 шт. драйвер DM4202-36VDC, пиковый ток 1.7A,128 микрошаг

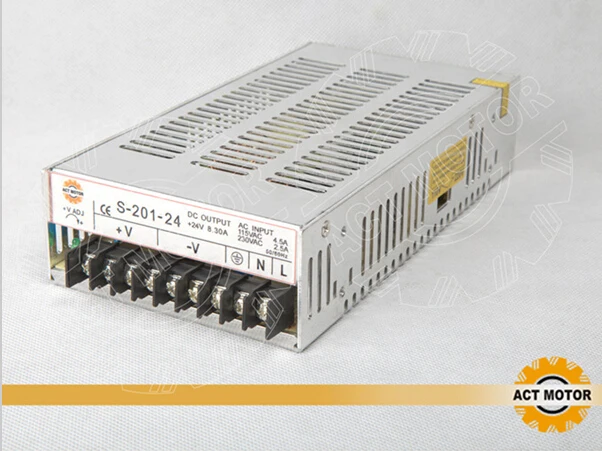

1 шт. источник питания 200 Вт, 24 В

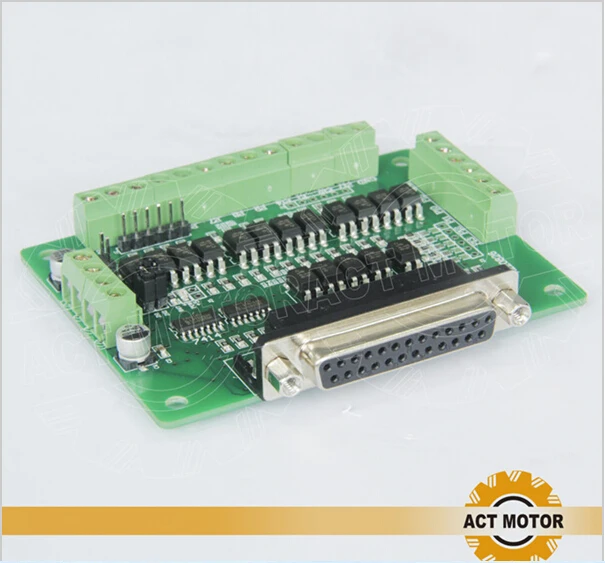

1 шт 6 оси brekaout доска & 1 шт. параллельный кабель бесплатно

1 шт. источник питания 50 Вт 5 В бесплатно

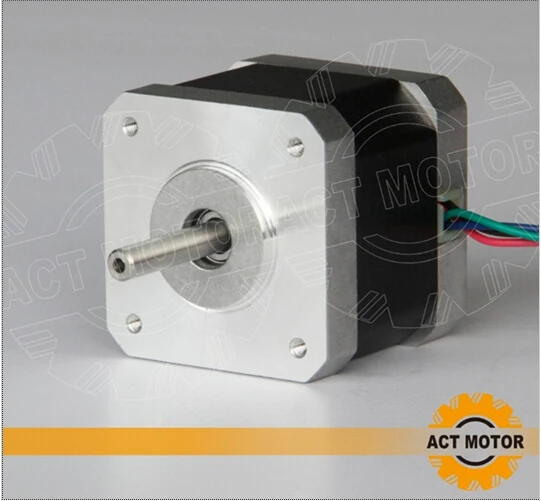

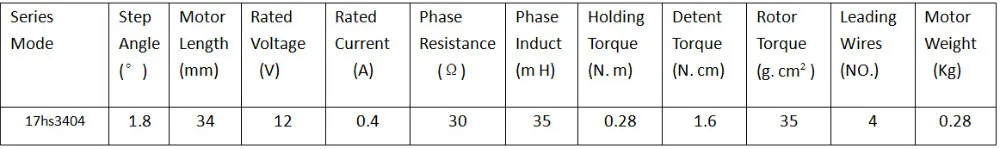

1 шаговый двигатель: 17HS3404

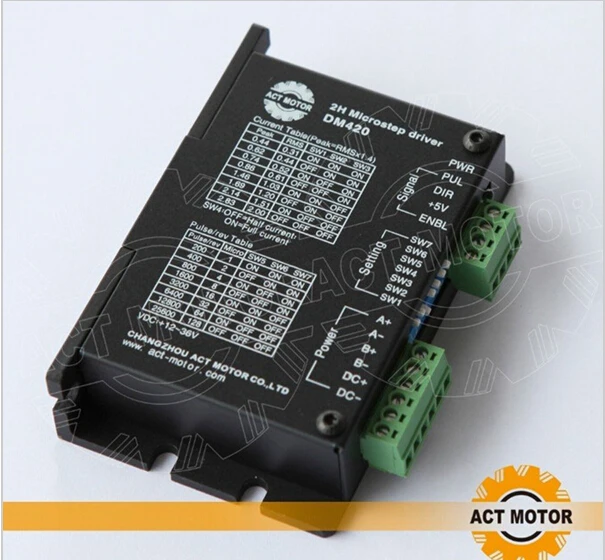

DM420-это двухфазный гибридный шаговый двигатель, напряжение привода которого от 12 В постоянного тока до 36 В постоянного тока. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 20 мм до 42 мм толщина внешнего диаметра и менее 2.0A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM420 работает при высокой скорости, также значительно выше, чем у других двухфазных драйверов, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

• Высокая производительность, низкая цена
• Средний ток управления, 2-фазный синусоидальной нагрузочная способность по току
• Напряжение питания от 12VDC до 36VDC
• Опто-изолированный сигнал I/O
• Защита от перенапряжения, фазового короткого замыкания
• 8 каналов деление и автоматическое снижение холостого тока
• 8 каналов выходной фазовый ток Настройка
• Автономный входной терминал команды
• Крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией
• Высокая скорость запуска
• Высокий крутящий момент при высокой скорости

Назначение и описание контактов:

1. Конфигурации соединительных штифтов

2) схема подключения контактов:

Сигналы управления ПК могут быть активны в высоком и низком электрическом уровне. Когда высокий Электрический уровень активен, все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий уровень электричества активен, все положительные сигналы управления будут соединены вместе с общественным портом.

Рис. 1. Схема входного порта (положительное соединение)

Выход открытого разъема ПК

3. Выбор функций (используя выводы корпуса DIP для достижения этой функции)

1) разрешение микрошага устанавливается SW 5,6,7,8 от te DIP switch, как показано в следующей таблице

2) Настройка постоянного тока

SW4 используется для этой цели. Выключение означает, что Резервный ток должен быть половиной выбранного динамического тока и значением, что standstill будет таким же, как выбранный динамический ток.

3) Настройка выходного тока:

Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройки

Ближе всего к требуемому току вашего двигателя

4) функция полупотока:

Функция полупотока заключается в том, что после 200 мс импульса не происходит, выходной ток драйвера автоматически снижается до 40% от номинального выходного тока, который используется для предотвращения нагрева двигателя.

4. Контакты двигателя и мощности:

5. Механические характеристики:

Чтобы иметь Пространство около 20 мм, нельзя размещать рядом с другими нагревательными устройствами. Более того, Избегайте пыли, масляного тумана, коррозионного газа, повышенной влажности и высокой вибрации. (Единица = мм)

Pic 3

6. Настройка устранения неполадок

1) , статус на светильник
ШИМ: зеленый, нормальный рабочий светильник.
ALM: красный, светильник неисправности, двигатель с фазовым коротким замыканием, перенапряжением и защитой от низкого напряжения.

2) проблемы

7. Проводка драйвера
Полная система управления шаговым двигателем должна содержать шаговые диски, источник питания постоянного тока и контроллер (импульсный источник). Ниже приводится типичная схема проводки системы
