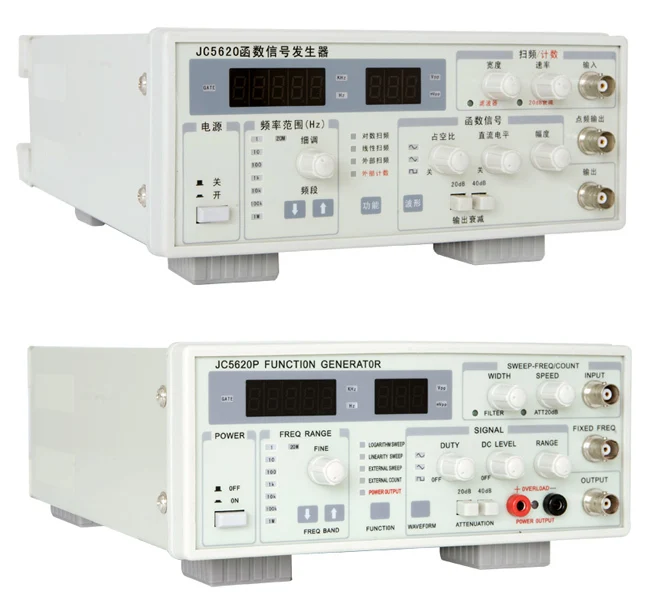

Быстрое прибытие JC5620P функциональный генератор 0 1 Гц ~ 20 МГц с функцией вывода |

Функциональный генератор/счетчик
Выходная частота
0,1 Гц ~ 3 МГц JC5603 JC5603P
0,1 Гц ~ 20 МГц JC5620 JC5620P
Выходная мощность:
50Vp-p, 1Ap-p (0,1 Гц ~ 100 кГц). Автоматическое выключение более 100 кГц
Выходная амплитуда
10Vp-p (нагрузка 50 ⏰) нагрузка 20vp-p1m⏰)
Выходные волны: Синусоидальная волна, квадратная волна, треугольная волна. И т. д.
Симметричный диапазон: 20% ~ 80% или 50%
Время подъема/падения:
30ns (JC5603 JC5603P)
20ns (JC5620 JC5620P)
Искажение синусоидальной волны: ≤ 1%
Режим развертки: линейный, логарифм, экстерн развертка
Выходное сопротивление
50 Ом (выходы функциональной частоты)
600 Ом (синхронизация выходов TTL/CMOS)
Затухание на выходе; 0 дБ/20 дБ/40 дБ/60 дБ
Выход сигнала немодулированного синусоидального сигнала: 100 Гц 2Vp-p
TTL/CMOS (уровень CMOS 5 В ~ 15 в регулируемый)
Диапазон измерения частоты: 0,1 Гц ~ 40 МГц
Размер: 280 × 210 × 85 мм
Вес: около 3,5 кг
Особенности
Применять LSI и MCU
Независимый дизайн усилителя мощности, чтобы инструмент мог выдавать мощность довольно большой.
Выходная амплитуда дисплея (3 цифры) и выходная частота (5digts)
Частотомер используется для (точность 24 МГц одинаковая)
Различные режимы вывода (частота развертки CW FM)
Полная защита выхода: Высокая надежность: MTBF>10000h
Смещение постоянного тока: от-5 в до 5 В
Электрический переключатель
