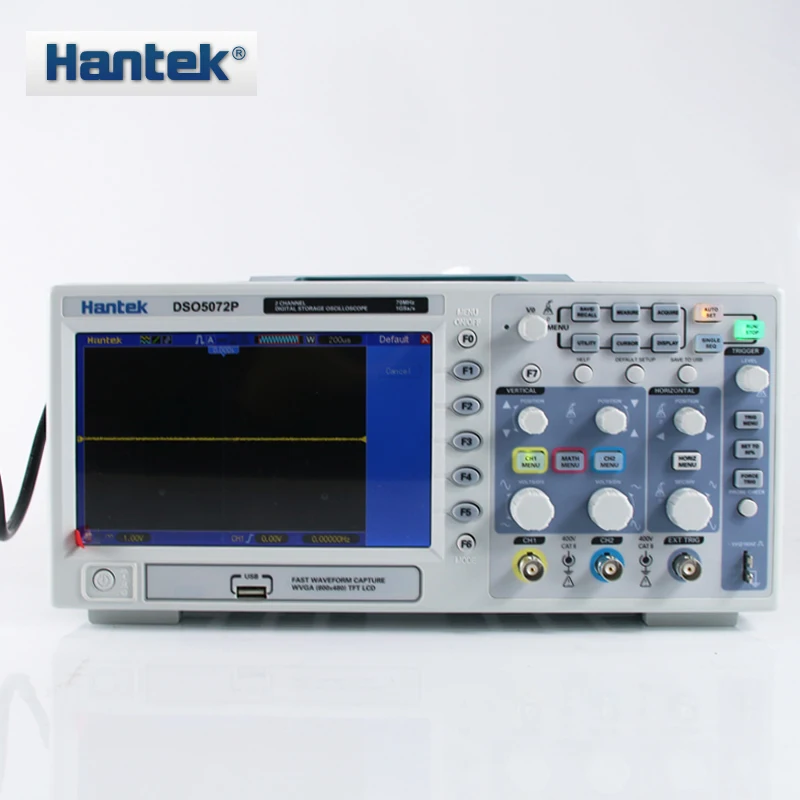

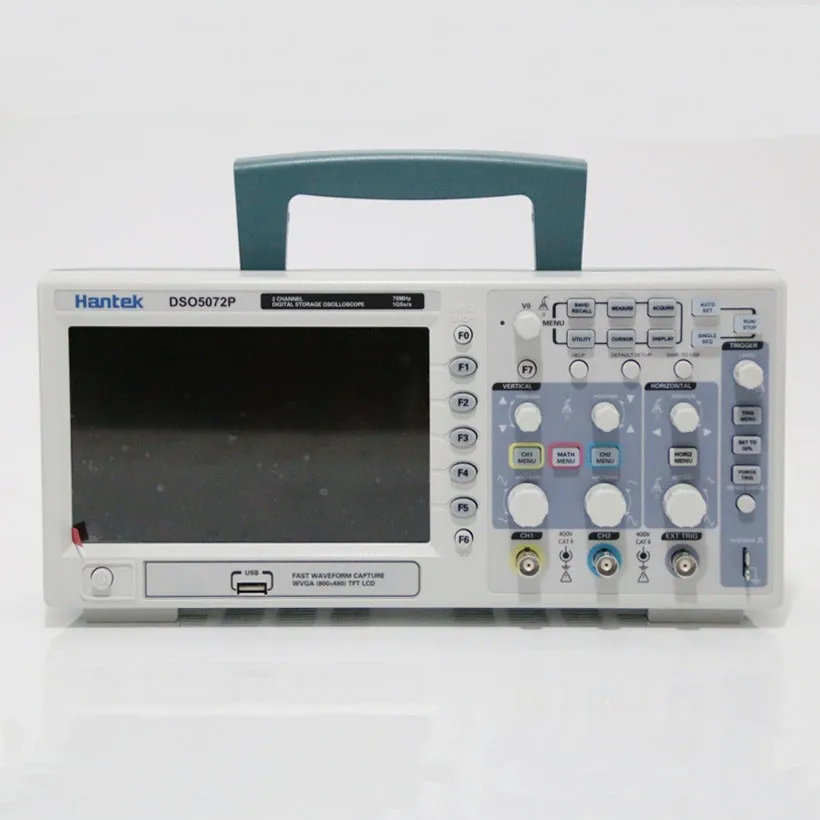

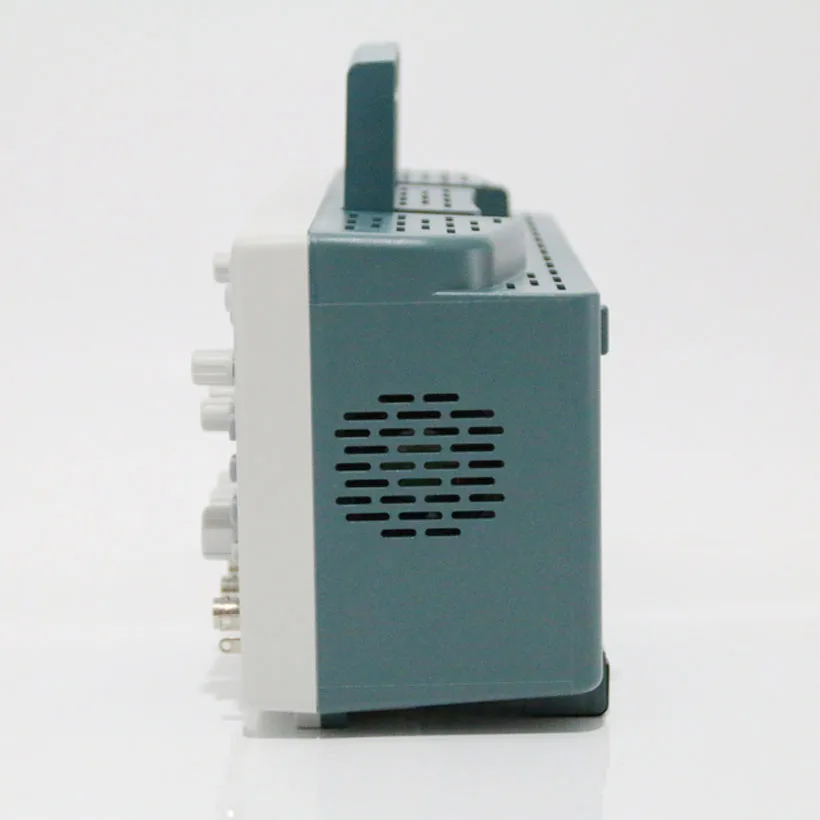

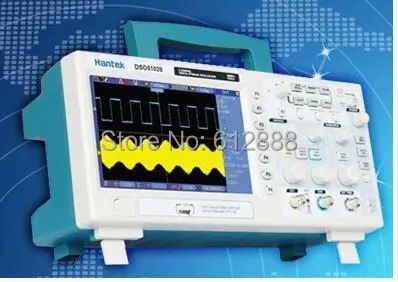

Цифровой осциллограф Hantek DSO5072P 70 МГц 2 канала 1GS/s 7 ''TFT LCD 800x480 длина записи 24K USB

Модель

DSO5202P

DSO5102P

DSO5072P

Полоса пропускания

200 МГц

100 МГц

70 МГц

Частота образцов в реальном времени

1 Гвыб/с

Эквивалентная частота выборки

25 Гвыб/с

Длина записи

24 к

Диапазон сек/дел

4nS/div-40S/div (в последовательности 2, 4, 8)

Точность времени задержки

500 шт.

Вертикальный

Конвертер A/D

8-битное разрешение, каждый канал отбирается одновременно

Диапазон напряжения/деления

2 мВ/дел ~ 5 В/дел на входе BNC

Диапазон положения

+-50 в (5 В/дел),+-40 В (2 в/дел ~ 500 мВ/дел),
+-2 в (200 мВ/дел ~ 50 мВ/дел) +-400 мВ (20 мВ/дел ~ 2 мВ/дел)

Время подъема на BNC

= <1,7н

= <3,5 нс

=<5 нс

Точность усиления постоянного тока

+-4% для образца или среднего режима приобретения, 5 мВ/дел до 2 мВ/дел
+-3% Для образца или среднего режима приобретения, 5 В/дел до 10 мВ/дел

ТРИГГЕРНАЯ система

Чувствительность триггера
(Тип триггера)

DC: 1div от DC до 10MHz;1.5div от 10MHz до 100MHz; 2div от 100MHz до 200MHz;
Внутр: 200 мВ от постоянного тока до 40 МГц
Внутр./5:1 в от постоянного тока до 40 МГц
Переменный ток: смягчает сигналы ниже 10 Гц
ВЧ отклонение: смягчение сигналов выше 80 кГц
LF отклонение: смягчает сигналы ниже 150 кГц
Шумоподавление: Снижает чувствительность спуска

Диапазон уровня триггера

CH1,CH2:+-8 делений от центра экрана
Внутр.: +-1,2 в внутр./5:+-6 в

Точность уровня запуска,
Стандартная (Точность указана для сигналов с увеличением и падением> = 20 нс)

CH1,CH2:+-(0.3div ×V/div) (в пределах +-4 деления от центра экрана)

Внутр: +-(6% настройки + 40 мВ)
Внутр./5:+-(6% настройки + 200 мВ)

Диапазон Holdoff

100ns-10s

Тип триггера

Край

Триггер на поднимающейся или падающей кромке

Ширина импульса

Триггер (когда >,< = ,& ne;) на положительные или отрицательные импульсы
Диапазон ширины импульса: 20ns-10s

Видео

Триггер на стандартном видеосигнале NTSC, PAL или SECAM
Линейный диапазон: 1-525 (NTSC), 1-625 (PAL/SECAM)

Наклон

Триггер (когда> ,< = ,& ne;) на положительном или отрицательном наклоне
Время установки: 20ns-10s

Сверхурочные

От поднимающегося или падающего края
Время установки: 20-10 С

Альтернативный

Внутренний триггер по краю, ширине импульса, видео или наклону

Измерение

Курсоры

Пособие: разница между курсорами напряжения дельтав; Разница между курсорами времени дельтат; 1/дельтат, рассчитанный по Гц.
Трассировка: напряжение и время в точке формы волны;

Автоматический (32)

Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + долг, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH,FRF,FFR,LRR,LRF,LFR,LFF

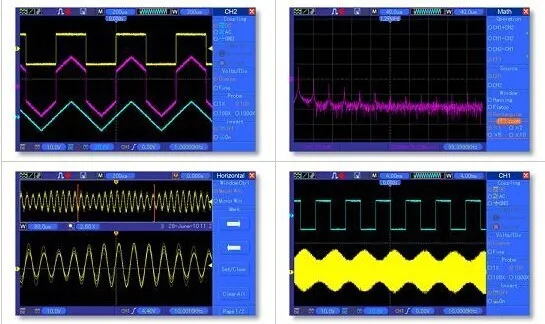

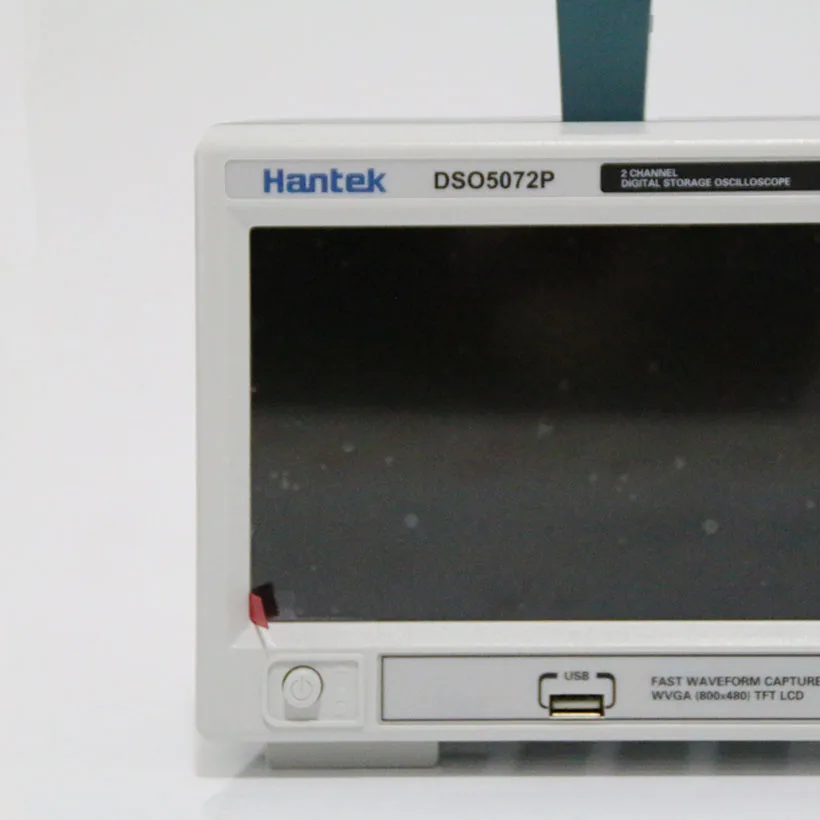

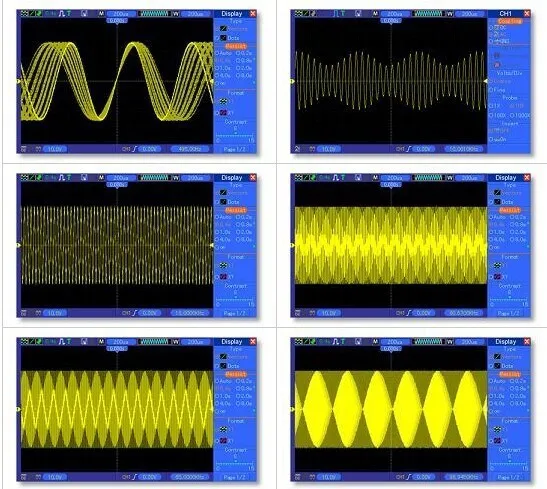

Дисплей

Тип

Прямоугольный7-дюймовый цветной ЖК-дисплей TFT с 16 цифрами

Разрешение

800x480 точек

Контраст

16 передач, с индикатором хода для отображения настройки

Интерфейс

USBХост и USB-подчиненный

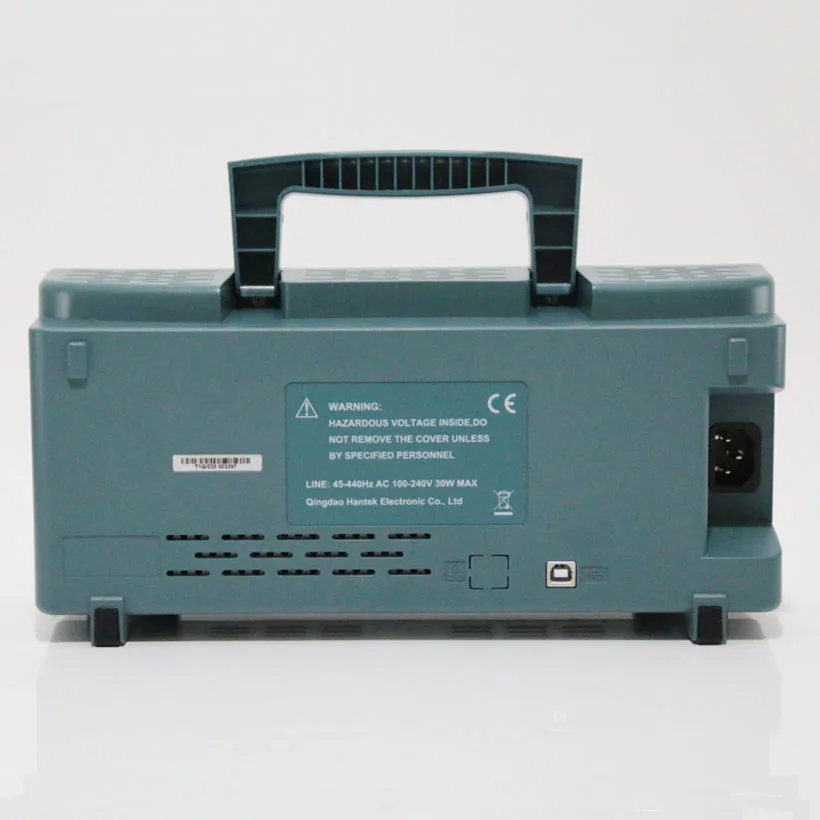

Питание

Напряжение

100-120VACRMS(+-10%), от 45 Гц до 440 Гц, CAT II
120-240VACRMS(+-10%), от 45 Гц до 66 Гц, CAT II

Мощность

<30 Вт

Предохранитель

2A, Рейтинг T, 250 В

Механический

Размеры

Длина: 313 мм Ширина: 108 мм Высота: 142 мм

Вес

2,08 кг (без упаковки и аксессуаров)
